GL302
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

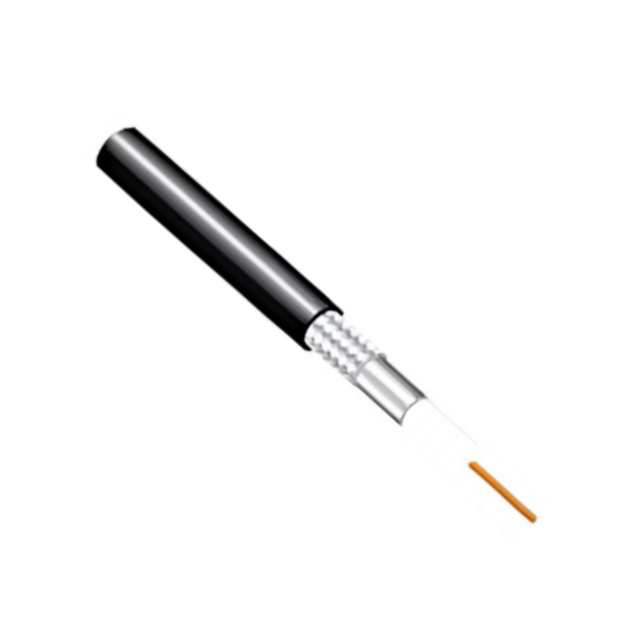

Strukturmerkmale | ||||
Struktur | Artikel | Standardwert | ||
①Innenleiter | Material | Blankes Kupfer | ||
Aufbau (mm): Gesamt/Außendurchmesser jedes Drahtes (mm) | 7/0,27 ± 0,01 | |||
(intertwist)NOM.OD (mm) | ||||
②Isolierung | Material | Schaum PP | ||
Farbe | Natur | |||
NOM.OD. (mm) | 215 ± 0,10 | |||
③Außenleiter | Material | Laminat-Aluminiumband + verzinntes Kupfer | ||
Makeup.total/ODof every Wire(mm) | 112*0,10 | |||
NOM.OD. (mm) | 265 ± 0,15 | |||
Abdeckungsgrad (%) | Typisch | |||
④Jacke | Material | PVC | ||
Farbe | Schwarz | |||
NOM.AD (mm) | 3,30 ± 0,10 | |||
Elektrische Eigenschaften | ||||
Artikel | Standardwert | Artikel | Frequenz 25℃&MeeresspiegelL | Standardwerteinheit: dB |
Kapazität (pF/m) | 80±3 |
Dämpfung | 200 MHz | 0.220 |
Geschwindigkeit (%) | 83 | 800 MHz | 0.440 | |
Impedanz | 50±2 | 1500 MHz | 0.650 | |
Stehwellenverhältnis | - | 2500 MHz | 0.810 | |
Max. Betriebsspannung (V) | 3000 MHz | 0.880 | ||
Ma.Betriebsfrequenz (GHz) | 6 | 5000 MHz | 1.210 | |
Spannungsfestigkeit (Vms) | 1000 | 60DO MHz | 1.350 | |
Zuverlässigkeit | ||||
Artikel | Einheit | Standardwert | ||
Betriebstemperatur | ℃ | 40~+105 | ||
Produkteinführung
① Präzise Impedanzkontrolle
Die Verwendung eines präzisen charakteristischen Impedanzdesigns von 50 ± 2 Ohm sorgt für eine stabile Hochfrequenzsignalübertragung, passt sich perfekt den Impedanzanforderungen verschiedener Kommunikationsgeräte an und reduziert Signalreflexionen.
② Ultrabreitband mit geringem Verlust
Unterstützt Betriebsfrequenzen bis zu 6 GHz mit einer Dämpfung von nur 0,22 dB/m bei 200 MHz und 0,88 dB/m bei 3000 MHz und gewährleistet so die Qualität der Hochfrequenzsignalübertragung.
③ Mehrschichtige Abschirmung
Der Außenleiter besteht aus einer doppellagigen Abschirmung aus Aluminiumfolie und einem verzinnten Kupfergeflecht und bietet so einen hervorragenden Schutz vor elektromagnetischen Störungen. Die typische Abschirmung gewährleistet die Signalreinheit.
④ Hochwertige Materialkonstruktion
Der Innenleiter ist ein 7-adriger 0,27 mm blanker Kupferdraht. Die Isolationsschicht besteht aus geschäumtem PP-Material mit stabiler Dielektrizitätskonstante. Der schwarze PVC-Außenmantel ist äußerst witterungsbeständig.
⑤ Großer Betriebstemperaturbereich
Der Betriebstemperaturbereich beträgt -40 °C bis +105 °C, passt sich verschiedenen rauen Umgebungen an und gewährleistet einen stabilen Betrieb auch unter extremen Temperaturbedingungen.
Anwendungsszenarien
●Basisstations-Antennensystem: Verbindet Basisstations-Hochfrequenzeinheiten (RFUs) und Antennen, um die Qualität der Signalübertragung sicherzustellen.
●Innenverteilungssystem: Dient als Signalübertragungsmedium für die Innenabdeckung in Einkaufszentren, Bürogebäuden und anderen Bereichen.
●Rundfunk- und Fernsehübertragungssystem: Überträgt Rundfunk- und Fernsehsignale und unterstützt die verlustarme Übertragung von Hochfrequenzsignalen.
●Drahtloses Überwachungssystem: Verbindet drahtlose Kameras und Übertragungsgeräte, um stabile Videosignale zu gewährleisten.
●Test- und Messgeräte: Dient als Testkabel für die Forschung und Entwicklung von Kommunikationsgeräten sowie für Feldtests.
FAQ
F: Welchen Wellenwiderstand hat dieses Kabel?
A: Die standardmäßige charakteristische Impedanz beträgt 50 ± 2 Ohm und entspricht perfekt den Anforderungen der meisten Kommunikationsgeräte.
F: Was ist die maximal unterstützte Frequenz?
A: Die maximale Betriebsfrequenz beträgt 6 GHz und eignet sich für ein breites Anwendungsspektrum von HF bis C-Band.
F: Welche Dämpfungsparameter hat das Kabel?
A: 0,22 dB/m bei 200 MHz, 0,44 dB/m bei 800 MHz und 0,88 dB/m bei 3000 MHz.
F: Wie groß ist der Kabeldurchmesser? A: Der nominale Außendurchmesser beträgt 3,30 ± 0,10 mm, was die Verkabelung und Installation erleichtert.
F: Ist es hochspannungsbeständig?
A: Die Prüfspannung für die Spannungsfestigkeit beträgt 1000 Vrms, was die Sicherheit gewährleistet.
F: Was ist das Innenleitermaterial?
A: Der Innenleiter besteht aus 7 Litzen aus 0,27 mm blankem Kupferdraht, was eine hervorragende Leitfähigkeit und Flexibilität gewährleistet.
