50Ω 15GHz Koaxialkabel

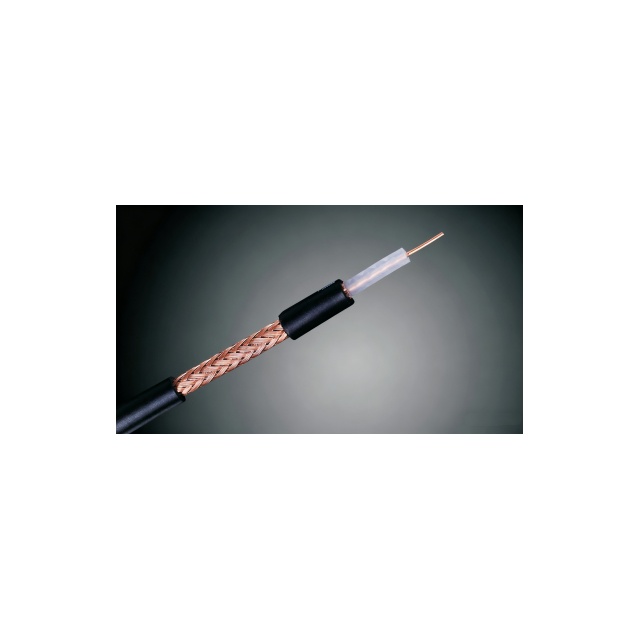

Kabelaufbau 1. Innenleiter Einzelner blanker Kupferdraht Φ0,9 ± 0,02 mm 2. Isolierung Massives Polyethylen PE Ф 2,95 ± 0,1 mm 3. Geflecht Kupferpaket Aluminiumdraht Φ 3,8 ± 0,1 mm 4. Mantel Schwarzes Polyvinylchlorid PVC Φ 5,0 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 96 ± 2PF/M Geschwindigkeit 66 % Spitzenleistung 2,7 kW Gleichstromwiderstand des Innenleiters ≥26,94 Ohm/1000 m Gleichstromwiderstand des Außenleiters ≥18,65 Ohm/1000 m Grenzfrequenz 15 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,20
