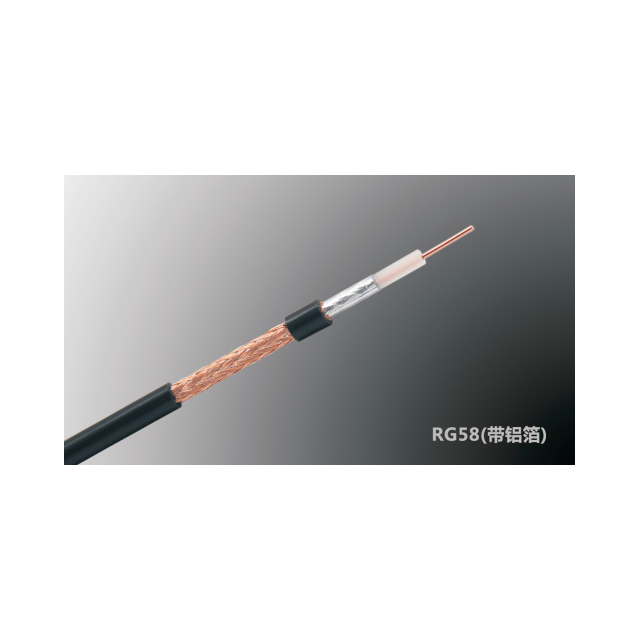

2,2 kW Koaxialkabel mit Aluminiumfolie

Kabelaufbau 1. Innenleiter Blanker Kupferdraht Φ0,9 ± 0,02 mm 2. Isolierung aus massivem Polyethylen PE 2,95 ± 0,1 mm 3. Außenleiter einseitiges Aluminiumband 3,05 ± 0,1 mm 4. Geflecht aus kupferkaschiertem Al-Mg-Legierungsdraht 3,65 ± 0,1 mm 5. Mantel Polyvinylchlorid PVC Φ4,95 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 105,6 ± 2 PF/M Geschwindigkeit 66 % Spitzenleistung 2,2 kW Innenleiter-Gleichstromwiderstand ≥26,94 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥18,02 Ohm/1000 m Grenzfrequenz 6 GHz Betriebstemperatur (℃) -20~+70℃ VSWR DC~3GHz <1,20
