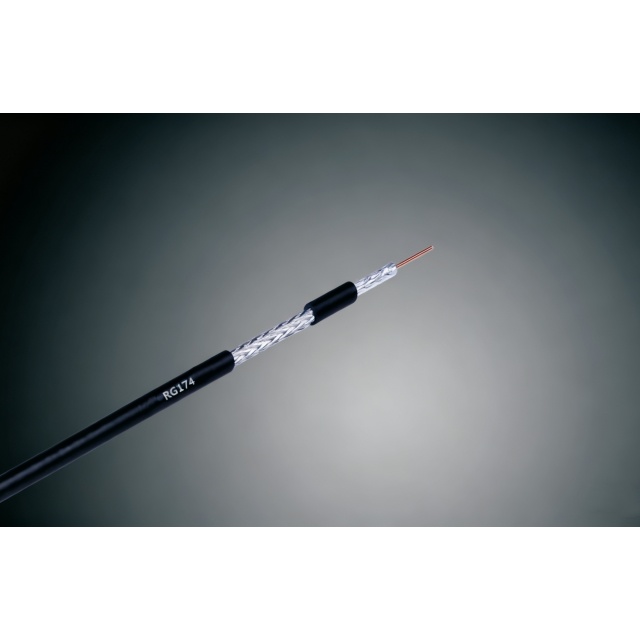

15 GHz 3,5 kW Koaxialkabel

Kabelaufbau 1. Innenleiter Mehrere blanke Kupferlitzen Φ7*0,16 ± 0,009 mm 2. Isolierung aus massivem Polyethylen PE Ф1,52 ± 0,05 mm 3. Geflochtener Kupferdraht 16 * 4 * 0,1/15 mm Ф 1,95 ± 0,1 mm 4. Mantel aus schwarzem PVC Φ2,8 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 96 ± 2 PF/M Geschwindigkeit 66 % Spitzenleistung 3,5 kW Innenleiter-Gleichstromwiderstand ≥103,8 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥18,65 Ohm/1000 m Grenzfrequenz 15 GHz Betriebstemperatur (℃) -20~+70℃ VSWR DC~3GHz <1,30
