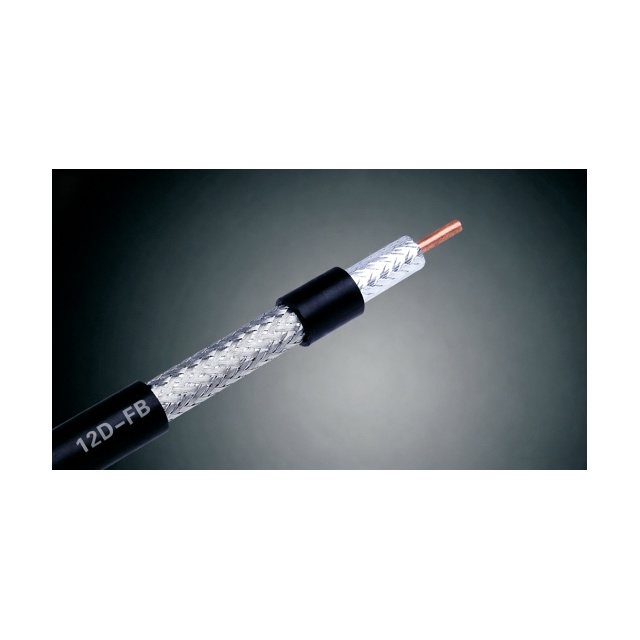

50 Ω 2,8 kW Koaxialkabel

Kabelaufbau 1. Innenleiter Kupferbeschichtetes Aluminium oder blankes Kupfer Φ4,4 ± 0,02 mm 2. Isolierschaum FPE Ф12,4 ± 0,1 mm 3. Außenleiter Dual ai Foi1 (44*0,06 mm) Ф12,58 ± 0,1 mm 4. Geflochtener verzinnter Kupfer-Al-Mg-Legierungsdraht Ф13,2 ± 0,1 mm 5. Mantel PVC oder PE Φ15,6 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 83 ± 2 PF/M Geschwindigkeit 81 % Spitzenleistung 2,8 kW Innenleiter-Gleichstromwiderstand ≥1,76 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥7,76 Ohm/1000 m Grenzfrequenz 11 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,25 3~6GHz <1,3
