2,1 kW 41 GHz Koaxialkabel

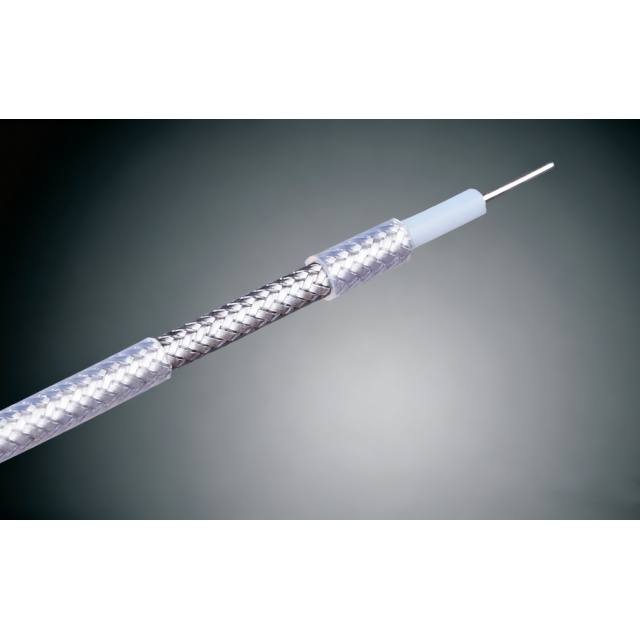

Kabelaufbau 1. Innenleiter versilbertes Kupfer / versilberter kupferbeschichteter Stahl Φ0,93 ± 0,02 mm 2. Isolierung PTFE Ф 2,95 ± 0,1 mm 3. Geflecht versilberter Kupferdraht Φ 3,7 ± 0,1 mm 4. Mantel FEP Φ 4,3 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 95,1 ± 2PF/M Geschwindigkeit 69,5 % Spitzenleistung 2,1 kW Gleichstromwiderstand des Innenleiters ≥25,23 Ohm/1000 m Gleichstromwiderstand des Außenleiters ≥6,028 Ohm/1000 m Grenzfrequenz 41 GHz Betriebstemperatur (℃) -55~+200℃ VSWR DC~3GHz <1,25
