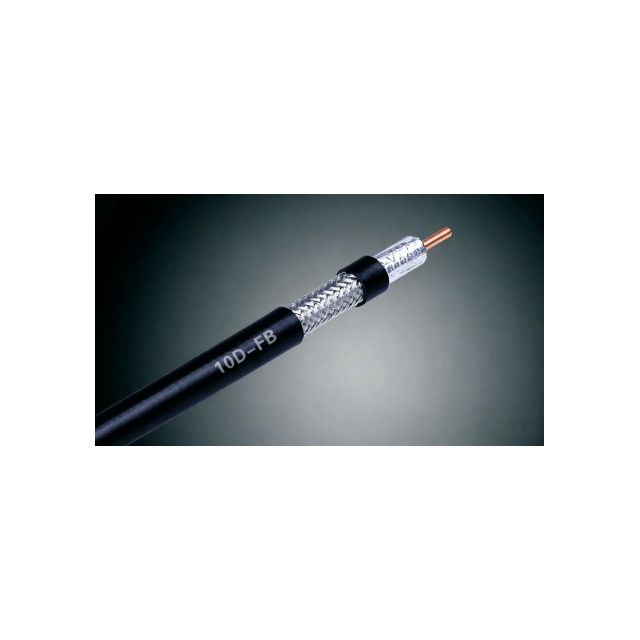

50 Ω 2,7 kW Max-Core-Koaxialkabel

Kabelkonstruktion 1. Innenleiter Kupferbeschichtetes Aluminium oder blankes Kupfer Φ3,5 ± 0,02 mm 2. Isolierschaum FPE Ф10,0 ± 0,1 mm 3. Außenleiter Dual ai Foi1 (36*0,06 mm) Ф10,18 ± 0,1 mm 4. Geflecht aus verzinntem Kupfer-Al-Mg-Legierungsdraht Ф10,8 ± 0,1 mm 5. Mantel PVC oder PE Φ13,0 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 84 ± 2 PF/M Geschwindigkeit 80 % Spitzenleistung 2,7 kW Innenleiter-Gleichstromwiderstand ≥2,78 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥7,76 Ohm/1000 m Grenzfrequenz 15 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,25 3~6GHz <1,35
