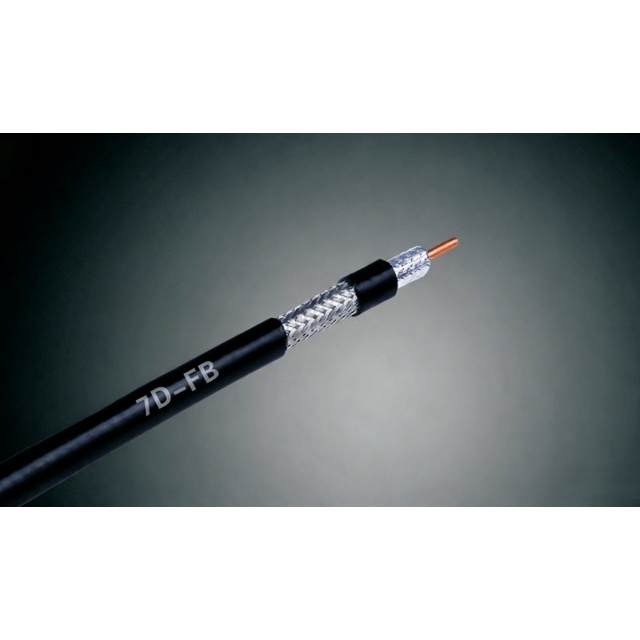

50 Ω 2,6 kW Hochleistungs-Koaxialkabel

Kabelkonstruktion 1. Innenleiter Kupferbeschichtetes Aluminium oder blankes Kupfer Φ2,6 ± 0,02 mm 2. Isolierschaum FPE Ф7,3 ± 0,1 mm 3. Außenleiter Dual ai Foi1 (28*0,06 mm) Ф7,48 ± 0,1 mm 4. Geflecht aus verzinntem Kupfer-Al-Mg-Legierungsdraht Τ8,04 ± 0,1 mm 5. Mantel aus PVC oder PE Φ10,1 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 77,8 ± 2 PF/M Geschwindigkeit 82 % Spitzenleistung 2,6 kW Innenleiter-Gleichstromwiderstand ≥5,06 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥9,76 Ohm/1000 m Grenzfrequenz 15 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,2 3~6GHz <1,3
