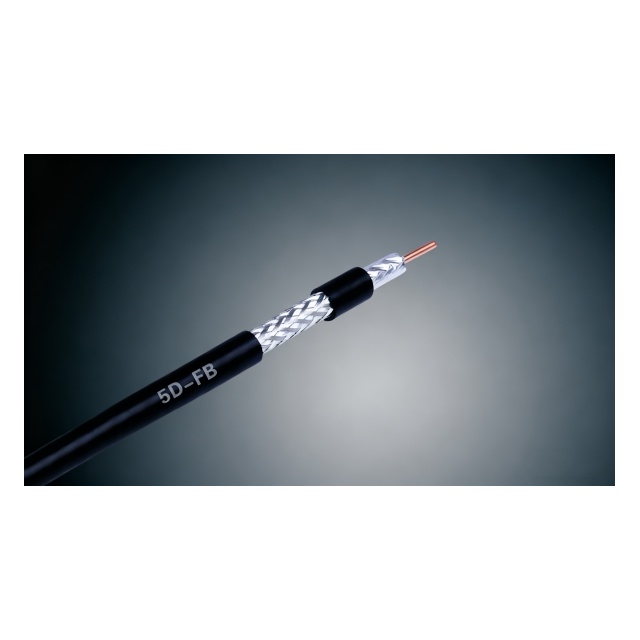

50 Ω 2,6 kW Hochleistungs-Koaxialkabel

Kabelkonstruktion 1. Innenleiter Kupferbeschichtetes Aluminium oder blankes Kupfer Φ1,8 ± 0,02 mm 2. Isolierschaum FPE Ф5,0 ± 0,1 mm 3. Außenleiter Dual ai Foi1 (20*0,06 mm) Ф5,2 ± 0,1 mm 4. Geflecht aus verzinntem Kupfer-Al-Mg-Legierungsdraht Τ5,6 ± 0,1 mm 5. Mantel aus PVC oder PE Φ7,5 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 84 ± 2 PF/M Geschwindigkeit 80 % Spitzenleistung 2,6 kW Innenleiter-Gleichstromwiderstand ≥10,53 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥16,76 Ohm/1000 m Grenzfrequenz 21 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,2 3~6GHz <1,3
