21 GHz 2,6 kW Hochleistungs-Koaxialkabel

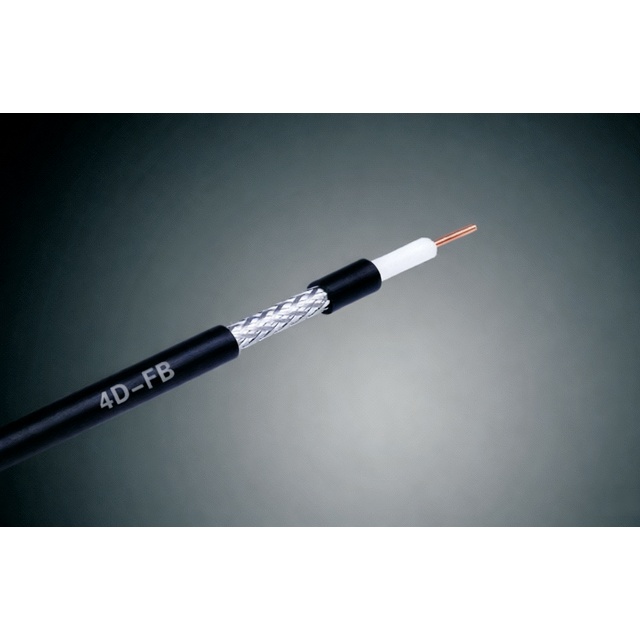

Kabelkonstruktion 1. Innenleiter Kupferbeschichtetes Aluminium oder blankes Kupfer Φ1,38 ± 0,02 mm 2. Isolierschaum FPE Ф3,95 ± 0,1 mm 3. Außenleiter Dual AI Foi1 (15,5 * 0,06 mm) Ф4,13 ± 0,1 mm 4. Geflochtener verzinnter Kupferdraht aus einer Al-Mg-Legierung Ф4,6 ± 0,1 mm 5. Mantel PVC oder PE Φ6,25 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 84 ± 2 PF/M Geschwindigkeit 82 % Spitzenleistung 2,6 kW Gleichstromwiderstand des Innenleiters ≥ 54,9 Ohm/1000 m Gleichstromwiderstand des Außenleiters ≥ 16,7 Ohm/1000 m Grenzfrequenz 21 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,15 3~6GHz <1,25
