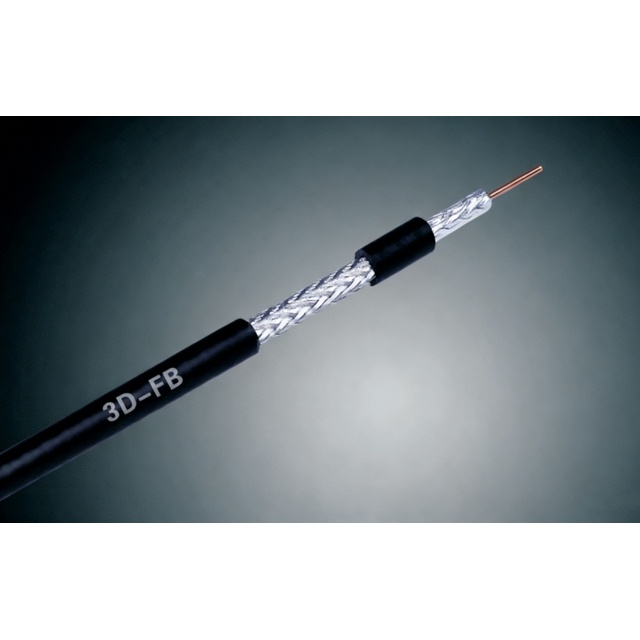

21 GHz 2,5 kW Hochleistungs-Koaxialkabel

Kabelkonstruktion 1. Innenleiter Kupferbeschichteter Stahl oder blankes Kupfer Φ1,02 ± 0,02 mm 2. Isolierschaum FPE Ф2,95 ± 0,1 mm 3. Außenleiter einseitiges Aluminiumband Ф3,15 ± 0,1 mm 4. Geflecht aus verzinntem Kupfer-Al-Mg-Legierungsdraht Τ3,62 ± 0,1 mm 5. Mantel aus PVC oder PE Φ5,0 ± 0,1 mm Mechanische Eigenschaften und elektrische Leistungsparameter Impedanz 50 ± 2 Ω Kapazität 85 ± 2 PF/M Geschwindigkeit 81 % Spitzenleistung 2,5 kW Innenleiter-Gleichstromwiderstand ≥102,63 Ohm/1000 m Außenleiter-Gleichstromwiderstand ≥16,76 Ohm/1000 m Grenzfrequenz 21 GHz Betriebstemperatur (℃) -40~+85℃ VSWR DC~3GHz <1,15 3~6GHz <1,25
