GL-OAN01
Asialeren
8517710000
100
Akzeptiert
10000/Tag
| Menge: | |
|---|---|
Elektrischer Charakter
GL-OAN01 | Spezifikation |
Arbeitsfrequenz | 700-960 MHz, 1710-2700 MHz, 3300–4200 MHz, 4400–5000 MHz |
Impedanz | 50 Ω |
Verstärkung (dBi) | 3,0 dBi (890 MHz) 5,0 dBi (2 GHz) 3,1 dBi (3,7 GHz) 2,0 dBi (4,8 GHz) |
VSWR | <3 |
Betriebstemperatur | -40℃~+85℃ |
Leistungskapazität | 3W |

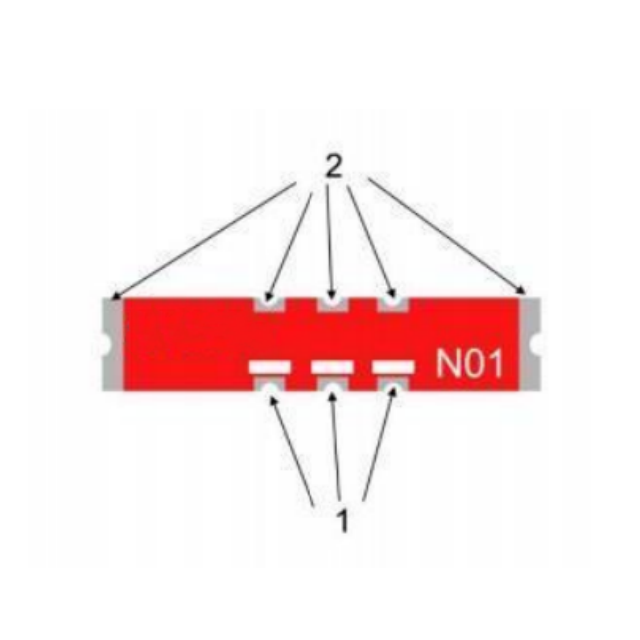

Struktur
1 .Antennensignalzuführung 2 .Antennenschweißende |
Unterschiede zwischen ähnlichen Antennen
P/N | GL-ONA01 | GL-CA-L01 | GLSY02 |
Gewinnen | 2-5 | 2-3.3 | 2 |
VSWR | 3 | 3.5 | 3.5 |
Produkteinführung
1. Ultrakompaktes Design.
Abmessungen von nur 26,0 x 5,0 x 1,6 mm (kleiner als eine Münze!) mit einer Toleranz von ±0,1 mm. Ideal für platzbegrenzte 5G/IoT-Geräte.
2. Die Multiband-5G/4G/NB-IoT-Unterstützung
deckt die Bänder 700–960 MHz, 1,71–2,7 GHz, 3,3–4,2 GHz und 4,4–5,0 GHz ab. Kompatibel mit 2G/3G/4G/5G (Sub-6G)/Cat1/NB-IoT in einem Modul.
3. Hohe Effizienz und Verstärkung.
Spitzeneffizienz bis zu 87 % (2-GHz-Band) und Spitzenverstärkung von 6,1 dBi. Behält eine stabile Leistung bei Temperatur-/Feuchtigkeitsschwankungen.
4. Zuverlässigkeit auf Industrieniveau.
Funktioniert unter extremen Bedingungen: -40 °C bis +85 °C mit einer Leistungskapazität von 3 W. RoHS-konform und feuchtigkeitsbeständig.
5. Vereinfachte Integration
50 Ω Impedanz mit klarem PCB-Pad-Routing-Design. Inklusive passender Netzwerkempfehlungen für eine schnelle Umsetzung.
IoT Smart Devices: NB-IoT/CatM-Sensoren in der Landwirtschaft/Industrieüberwachung
5G-Router/Gateways: Sub-6-GHz-Konnektivität für Heim-/Unternehmensnetzwerke
Urbane Infrastruktur: Kompakte Antennen für Smart Meter/Stadtsensoren
Drohnenkommunikation: Leichte Antenne für UAV-Telemetrie (4,4–5,0 GHz)
Fahrzeugtelematik: V2X-Module, die eine Kaltstartfähigkeit bei -40 °C erfordern
Tragbare medizinische Geräte: Zuverlässiges Signal in kompakten Gesundheitsmonitoren
F: Welche Frequenzbänder unterstützt GL-OAN01?
A: 700–960 MHz, 1710–2700 MHz, 3300–4200 MHz und 4400–5000 MHz (deckt 2G bis 5G Sub-6GHz ab).
F: Wie hoch ist der Spitzengewinn und die maximale Effizienz?
A: Bis zu 6,1 dBi Gewinn und 87 % Effizienz (im 2-GHz-Band). Bandspezifische Werte finden Sie in der Spezifikationstabelle.
F: Ist diese Antenne für industrielle Umgebungen geeignet?
A: Ja. Ausgelegt für den Betrieb bei -40 °C bis +85 °C mit Feuchtigkeitsbeständigkeit.
F: Wie soll ich diese SMD-Antenne montieren?
A: Verwenden Sie das SnAgCu-Löt-Reflow-Profil (Spitzentemperatur 260 °C für 20–40 Sekunden). Vollständige Lötrichtlinien finden Sie auf Seite 11.
F: Wie hoch ist die VSWR-Leistung?
A: VSWR <3 über alle Betriebsbänder (gemäß Spezifikationen auf Seite 3).
F: Benötigt es Komponenten zur Impedanzanpassung?
A: Enthält das empfohlene Anpassungsnetzwerk (Seite 5: Serien-/Shunt-Komponenten). Standardimpedanz 50 Ω.
F: Wie wird die Antenne für die Produktion verpackt?
A: Aufgerollt in Rollen zu 2.000 Stück (44 mm Bandbreite). Feuchtigkeitsdicht gemäß IPC-Standards.
F: Gibt es besondere Lagerungsanforderungen?
A: Bei -10 °C bis 40 °C und 30–70 % Luftfeuchtigkeit lagern. Vermeiden Sie die Einwirkung von Schwefel/Chlor, um eine Oxidation zu verhindern.
Elektrischer Charakter
GL-OAN01 | Spezifikation |
Arbeitsfrequenz | 700-960 MHz, 1710-2700 MHz, 3300–4200 MHz, 4400–5000 MHz |
Impedanz | 50 Ω |
Verstärkung (dBi) | 3,0 dBi (890 MHz) 5,0 dBi (2 GHz) 3,1 dBi (3,7 GHz) 2,0 dBi (4,8 GHz) |
VSWR | <3 |
Betriebstemperatur | -40℃~+85℃ |
Leistungskapazität | 3W |

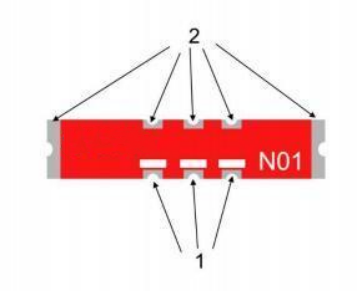

Struktur
