GLSY02
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Dimensions
Ansichten Zeichnung | Symbol | Größe (mm) |
| L | 370,0 ± 0,2 |
w | 8±0,1 | |
T | 3±0,1 |
Elektrische Spezifikationen
GLSY02 | Spezifikation | |
Arbeitsfrequenz - MHz | 700-2700 | |
Impedanz | 50Ω | |
Effizienz | (700-960 MHz) | 58 % |
(1710–2170 MHz) | 71 % | |
(2300-2700 MHz) | 71 % | |
VSWR | <3,5 | |
Betriebstemperatur | -40℃~+85℃ | |
Leistungskapazität | 4W | |

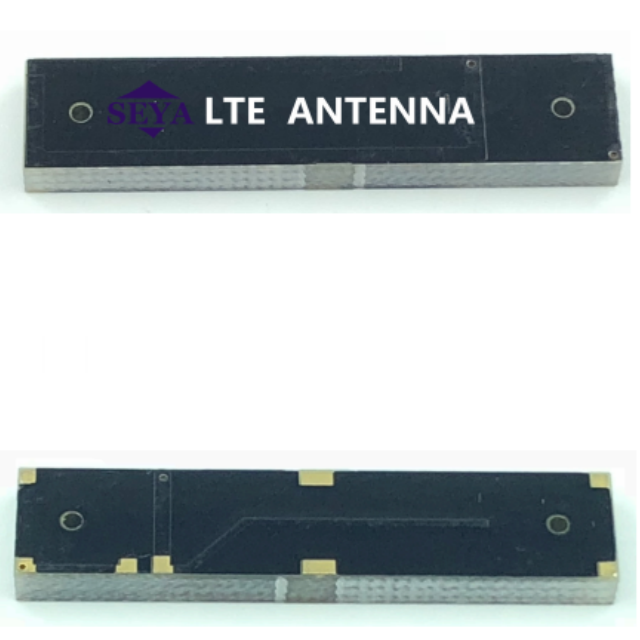

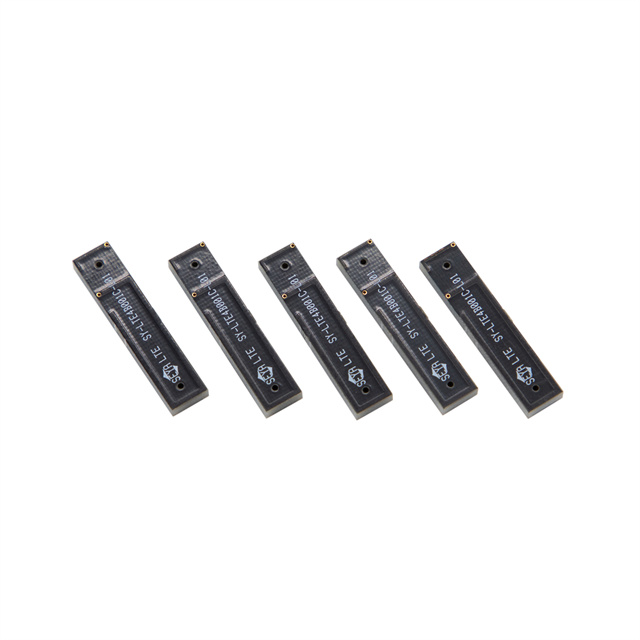

Produkteinführung
1. Ultrabreite Frequenzbandabdeckung
Es deckt das gesamte Frequenzband von 700–2700 MHz ab, ist kompatibel mit 2G/3G/4G- und NB-IoT-Netzwerken und kann durch einstellbare Anpassungsschaltungen eine präzise Anpassung an das spezifische Frequenzband des Betreibers (Band 5/8/28/41 usw.) erreichen, um eine stabile Kommunikation in mehreren Netzwerkumgebungen zu gewährleisten.
2. Umweltanpassungsfähigkeit auf militärischem Niveau
Mit einem breiten Betriebstemperaturbereich von -40 °C bis +85 °C (in Übereinstimmung mit den MIL-STD-202H-Standards) und einer Feuchtigkeitsstabilität von 85 % relativer Luftfeuchtigkeit kann es die Zuverlässigkeitsanforderungen rauer Szenarien wie der Vorinstallation von Automobilen und Industrieanlagen im Freien erfüllen und einen kontinuierlichen Betrieb in extremen Umgebungen gewährleisten.
3. Hocheffiziente Strahlungseigenschaften
Erzielen Sie einen Spitzenstrahlungswirkungsgrad von 71 % im Frequenzband 1710–2700 MHz, was 40 % höher ist als bei der herkömmlichen FR4-PCB-Antenne. Die Strahlungseffizienz reduziert die Handshake-Fehlerrate der Basisstation erheblich und optimiert die Qualität der drahtlosen Kommunikationsverbindung.
4. Hochleistungstragendes Design
Unterstützt eine Dauerleistungstoleranz von 4 W (zertifiziert nach EN 62368-1), passt sich an den Cat-M1-Hochleistungsübertragungsmodus an, bietet eine stabile Kommunikationsgarantie für entfernte NB-IoT-Geräte und reduziert Signalunterbrechungen durch unzureichende Leistung.
5. Präzisions-SMD-Prozess
Nimmt die Ultra-Mini-Größe 37,0 ± 0,2 × 8 ± 0,1 × 3 ± 0,1 mm an, entspricht dem IPC-A-610G-Standard der Klasse 3, kann nahtlos in eine Produktionslinie für die SMT-Montage mit hoher Dichte integriert werden und erfüllt den Platzbedarf miniaturisierter Geräte.
Anwendungsszenario
● Integriertes T-BOX-System: Gewährleistet die Konnektivitätsrate für eCall-Notrufe in einer Kaltstartumgebung von -40 °C
●Industrial Internet of Things Gateway: Eingebetteter NB-IoT-Daten-Backhaul in Hochtemperaturwerkstätten (85℃)
●Intelligente Zählererfassung: Automatische Mehrbandumschaltung zur Bewältigung komplexer Gebäudesignalabschirmungen
●Medizinische Überwachungsgeräte: Das ultradünne 3-mm-Design erfüllt die Platzbeschränkungen tragbarer Geräte
●Automatenvernetzung: 71 % hohe Strahlungseffizienz verbessert die Signalstärke in Metallschränken
FAQ
F: Ist eine externe Anpassungsschaltung erforderlich?
A: Das π-Typ-Anpassungsnetzwerk muss entsprechend dem Zielfrequenzband des Geräts angepasst werden (Referenzdesign: 700-MHz-Frequenzband passt sich an 2,2 nH+1 pF an, 2,6-GHz-Frequenzband passt sich an 3,9 nH+0,6 pF an).
F: Welchen Einfluss hat das Metallgehäuse auf die Leistung?
A: Es wird empfohlen, einen Abstand von ≥15 mm zu Metallteilen einzuhalten und die Erdungsschichtfläche muss ≥40×40 mm betragen.
F: Was ist der Effizienzparameter-Teststandard?
A: Der Test wird in einer 3D-Mikrowellen-Dunkelkammer (SATIMO StarLab) durchgeführt und entspricht strikt dem CTIA-Testplan V3.5.1-Standard.
F: Unterstützt es 5G NR-Frequenzbänder?
A: Es deckt bis zu 2700 MHz ab und unterstützt nur Sub-1-GHz-5G-Frequenzbänder wie n5/n8/n28 (für n78/n79-Bänder sind Hochfrequenzversionen erforderlich).
F: Beeinflusst VSWR < 3,5 die Übertragung?
A: Im Frequenzband 1710-2170 MHz beträgt das tatsächliche VSWR ≤2,8 (mit Smith-Diagramm als Referenz) und der Reflexionsverlust beträgt ＜-10 dB, was den Kommunikationsübertragungsanforderungen entspricht.
F: Wie lange ist die Lieferzeit für Großbestellungen?
A: Standardprodukte werden innerhalb von 7 Tagen geliefert, OEM-Anpassungen (Band/Kabel) werden innerhalb von 15 Tagen geliefert und die Mindestbestellmenge (MOQ) beträgt 1.000 Stück.
