GL-31H2450-S85
Asialeren
8517710000
100 Stück
akzeptiert
10000PC/Tage
| Menge: | |
|---|---|
Spezifikation | ||
Teilenummer | GL31H2450-S85 | |
Zentrale Frequenz | 2450 | MHz |
Bandbreite | 90 (Min.) | MHz |
Rückflussverlust | -9,6 (Max) | dB |
Spitzengewinn | 3.78 | dBi |
Impedanz | 50 | Ohm |
Betriebstemperatur | -40~+85 | ℃ |
Maximale Leistung | 1 | W |
Beständigkeit gegen Löthitze | 10 (bei 260℃) | Sek. |
Polarisation | Linear | |
Breite des Azimutstrahls | Omnidirektional | |
Beendigung | Cu / Sn (bleifrei) | |
Unterschiede zwischen ähnlichen Produkten
P/N | GL-31H2450-S85 | GL-OAN01 |
Frequenz-MHz | 2450 | 700-5000 |
Gain-dBi | 3.78 | 3 |
Produkteinführung
Doppelfunktionskompatibilität: Diese Chipantenne GL31H2450 – A27S ist sowohl für 2,4-G-Netzwerke als auch für Bluetooth-Konnektivität konzipiert. Es ermöglicht Geräten die nahtlose Kommunikation über 2,4-G-WLAN-Frequenzen und unterstützt gleichzeitig Bluetooth-Verbindungen, wodurch vielseitige drahtlose Funktionen in einer einzigen Komponente bereitgestellt werden.

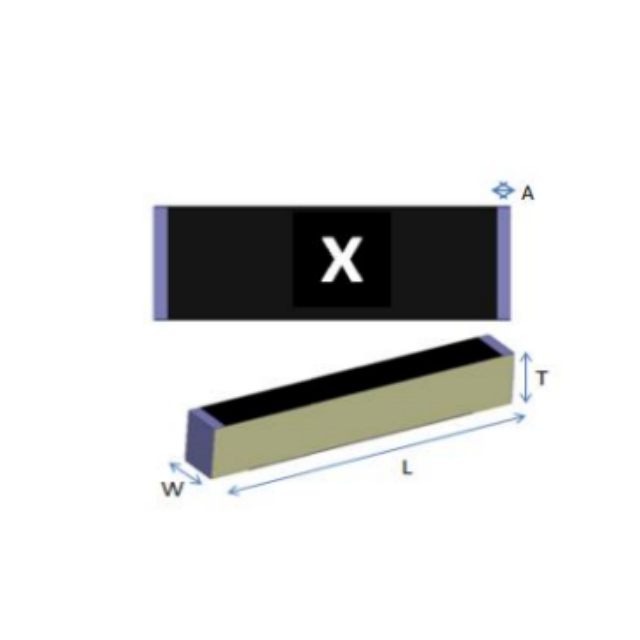

Kompakte Größe: Mit Abmessungen wie L = 3,2 ± 0,20 mm, V1 = 1,6 ± 0,20 mm und T = 0,5 ± 0,10 mm ist es äußerst kompakt. Dies macht es zur idealen Wahl für platzbeschränkte elektronische Geräte wie Smartphones, Smartwatches und kleine IoT-Geräte, bei denen jeder Millimeter Platz zählt.
Gute elektrische Eigenschaften: Es hat eine zentrale Frequenz von 2450 MHz, eine Bandbreite von 90 MHz (Min.) und eine Spitzenverstärkung von 3,78 dBi. Diese Eigenschaften gewährleisten eine effiziente Signalübertragung und -empfang und ermöglichen starke und stabile drahtlose Verbindungen. Die Rückflussdämpfung von -9,6 dB (max.) weist auch auf eine effektive Leistungsübertragung hin und reduziert die Signalreflexion.
Großer Betriebstemperaturbereich: Bei einem Betriebsbereich von -40 bis +85 °C kann diese Antenne in verschiedenen Umgebungen eingesetzt werden. Ganz gleich, ob es sich um eine kalte Außenumgebung oder eine heiße Industrieumgebung handelt, die Antenne kann ihre Leistung beibehalten und ist daher für eine Vielzahl von Anwendungen geeignet.
Hochwertige Lötqualität und Haltbarkeit: Die Antenne ist gut lötbar und hält einer Löthitze von bis zu 260 °C für 10 Sekunden stand. Es besteht außerdem mehrere Zuverlässigkeitstests, wie z. B. Thermoschock-, Hoch- und Tieftemperaturbeständigkeits- und Feuchtigkeitstests. Dies bedeutet, dass es eine langlebige und zuverlässige Verbindung zur Leiterplatte hat und den rauen Bedingungen während des Einsatzes standhält.

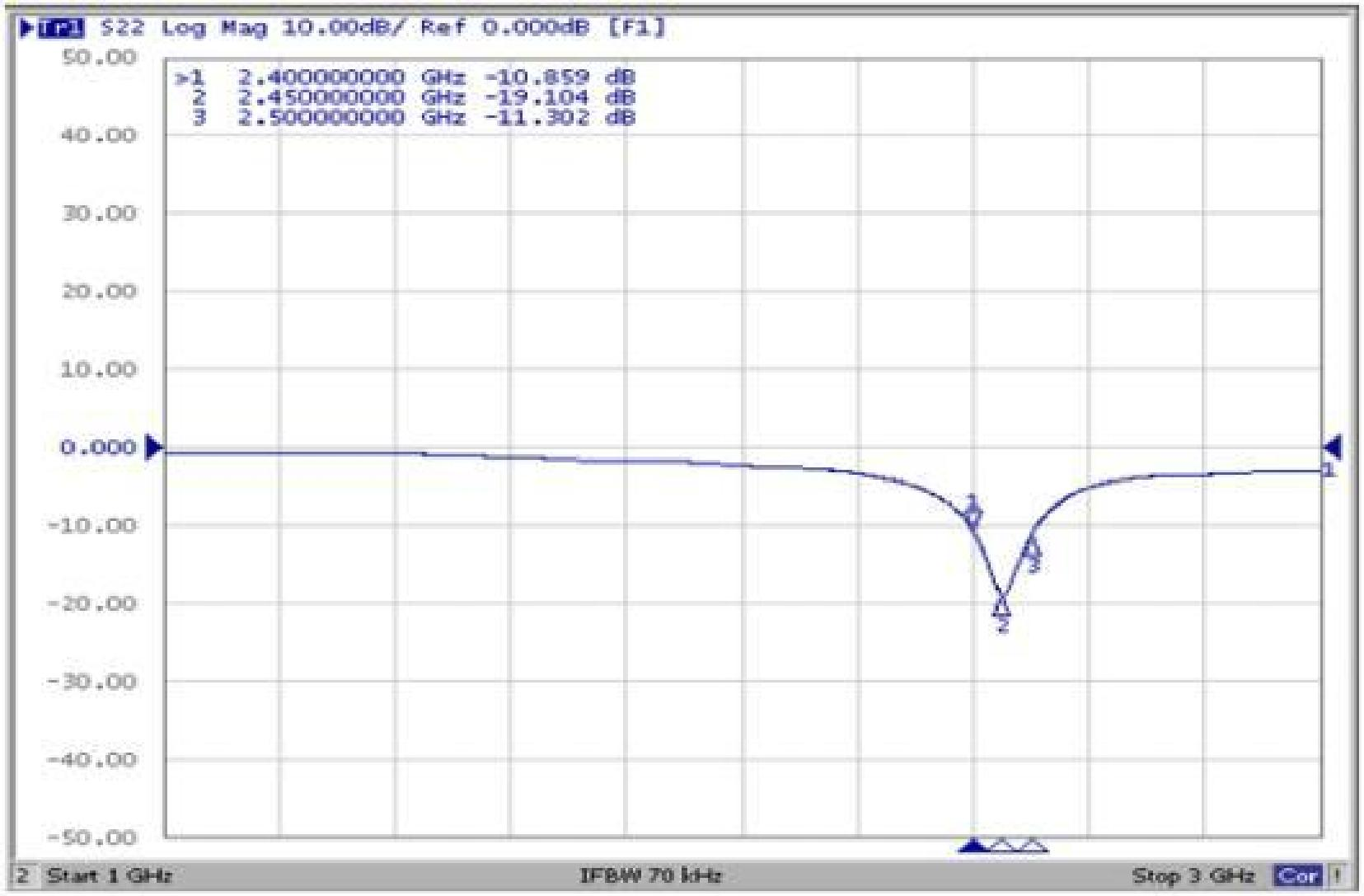

VSWR

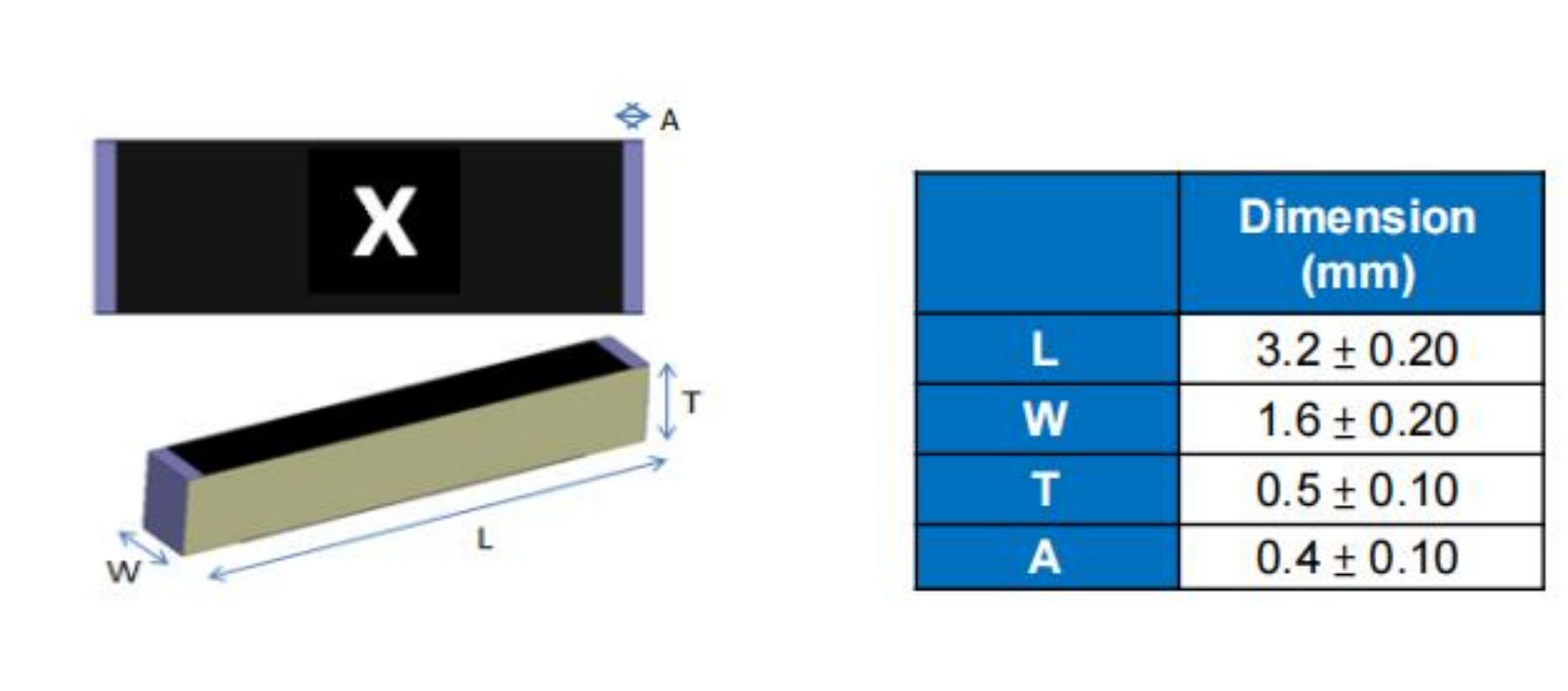

Dimensions
Anwendungsszenarien
IoT-Sensoren und Smart-Home-Geräte (z. B. intelligente Schlösser, Thermostate).
Tragbare Technologie und medizinische Überwachungsgeräte.
Industrielle Automatisierung und drahtlose Steuerungssysteme.
Unterhaltungselektronik (z. B. Bluetooth-Kopfhörer, kabellose Lautsprecher).
Automotive-Telematik- und GPS-Tracking-Module.
FAQ
F: Welche WLAN-Standards unterstützt diese Antenne?
A: Es unterstützt 2,4 GHz WLAN (802.11b/g/n) und Bluetooth (BLE 5.0/4.2).
F: Ist eine externe Anpassungsschaltung erforderlich?
A: Ja, basierend auf Ihrer spezifischen Anwendung ist eine passende Schaltung erforderlich (siehe Design der Evaluierungsplatine).
F: Welche Abmessungen hat die Antenne?
A: Kompakte Größe: 3,2 mm (L) x 1,6 mm (B) x 0,5 mm (H).
F: Hält es Reflow-Löten stand?
A: Ja, es ist für Reflow-Löten bei 260 °C für bis zu 10 Sekunden ausgelegt.
F: Was ist der Betriebstemperaturbereich?
A: -40 °C bis +85 °C, geeignet für den Industrie- und Außenbereich.
F: Wie hoch ist der Spitzengewinn bei 2450 MHz?
A: 3,78 dBi, sorgt für eine starke Signalübertragung.
F: Ist diese Antenne RoHS-konform?
A: Ja, es erfüllt die RoHS-Umweltstandards.
F: Wie sollte die Antenne vor der Installation gelagert werden?
A:In einer trockenen Umgebung lagern (-10 °C bis 40 °C, 30–70 % Luftfeuchtigkeit) und innerhalb von 6 Monaten verbrauchen, um eine optimale Lötbarkeit zu gewährleisten.
