GLCA-L01
Asialeren
8517710000
100 Stück
akzeptiert
10000PC/Tage
| Menge: | |
|---|---|
GL CA-L01 | Spezifikation | |
Arbeitsfrequenz | 824M-960MHz, 1710M-2 700MHz | |
Impedanz | 50Ω | |
Verstärkung (dBi) |
(700-960 MHz) | 3,3 dBi ( Spitze ) |
(1710–2170 MHz) | 2,0 dBi ( Spitze ) | |
(2300-2700 MHz) | 2,0 dBi ( Spitze ) | |
VSWR | <3,5 | |
Betriebstemperatur | -40℃ ~+85 ℃ | |
Leistungskapazität | 4W | |

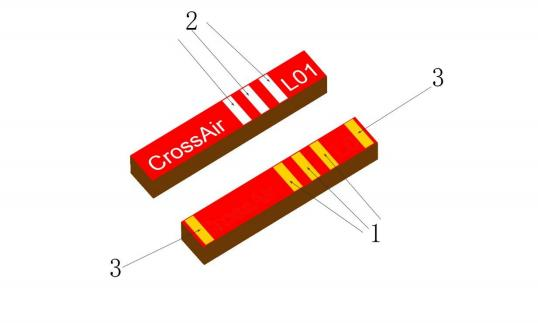

Ultrakompaktes SMD-Design – Maße nur 23,0 x 3,5 x 1,6 mm, ideal für platzbeschränkte IoT- und Mobilgeräte.
Kompatibilität mit mehreren Netzwerken – Unterstützt LTE/4G/3G/2G/WCDMA/GSM/CDMA/NB-IoT (824–960 MHz und 1710–2700 MHz).
Hocheffiziente Leistung – Der Spitzenwirkungsgrad erreicht 52,8 % (1710–2170 MHz) mit 3,36 dBi Spitzenverstärkung (Low-Band).
Robuste Umweltstabilität – Betrieb bei -40 °C bis +85 °C und widersteht Feuchtigkeitsschwankungen.
Einfache Integration – SMD-Patch-Design mit 50 Ω Impedanz und passenden Schaltungsempfehlungen für optimale Abstimmung.
IoT- und M2M-Geräte – Perfekt für NB-IoT-Sensoren, Smart Meter und Asset-Tracker, die kompakte Antennen erfordern.
Wearable-Technologie – Ermöglicht 4G-Konnektivität in Smartwatches, medizinischen Wearables und Fitness-Trackern.
Industrielle Router/Gateways – Zuverlässiges Signal für LTE-Modems, SPS und Fabrikautomatisierungssysteme.
Unterhaltungselektronik – lässt sich in Tablets, POS-Terminals und tragbare WLAN-Hotspots integrieren.
Automobiltelematik – Unterstützt Fahrzeug-Tracker, OBD-Dongles und Konnektivitätsmodule im Auto.
Welche Frequenzbänder deckt GLCA-L01 ab?
Dualband: 824–960 MHz (z. B. LTE B5/B8) und 1710–2700 MHz (z. B. LTE B1/B3/B7).
Ist eine externe Anpassschaltung erforderlich?
Ja, eine Abstimmung ist erforderlich (empfohlene Induktorwerte finden Sie auf Seite 4: 22 nH Serie1, 18 nH Shunt1).
Was ist das typische VSWR?
<3,5 (getestet 1,59 bei 920 MHz, 1,19 bei 1,74 GHz pro Seite 5).
Wie wirkt sich Luftfeuchtigkeit auf die Leistung aus?
Stabil bei 5–95 % Luftfeuchtigkeit, erfordert jedoch eine trockene Lagerung (30–70 % relative Luftfeuchtigkeit), um Oxidation zu verhindern.
Welches PCB-Layout wird empfohlen?
Erfordert eine 50-Ω-Übertragungsleitung und Bodenfreiheit (siehe Diagramm auf Seite 3).
Kann es mit hoher Leistung umgehen?
Ausgelegt für eine Leistungskapazität von 4 W (Seite 3), geeignet für die meisten IoT-/mobilen Anwendungen.
Was sind Spitzenwirkungsgradbereiche?
8–52,8 % (variiert je nach Band; 20 % bei 960 MHz, 52,8 % bei 2170 MHz pro Seite 7).
Ist es RoHS-konform?
Ja, entspricht den RoHS-Standards für Umweltsicherheit (Seite 1).
