GL1559G14
GLOBAL
8517710000
10 Stück
Akzeptiert
1000PC/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |||
Frequenzbereich | 1560-1620 | 2400-2500 | 5150-5900 |
Verstärkung (dBi) | 11±1 | 11±1 | 14±1 |
VSWR | ≤1,5 | ||
Verhältnis von vorne nach hinten: dB | ≥23 | ||
Polarisation | Vertikale | ||
Horizontale Strahlbreite (°) | 65±8 | ||
Vertikale Strahlbreite (°) | 32±5/32±5/16±5 | ||
Maximale Eingangsleistung (W) | 100 | ||
Impedanz (Ω) | 50 | ||
Blitzschutz | Gleichstrommasse | ||
Mechanischer Index | |||
Abmessungen (mm) | 750*160*80mm | ||
Eingangsanschlusstyp | 3*N-Weiblich | ||
Radommaterial | UPVC | ||
Antennengewicht-KGS | 2.5 | ||
Nutzungsszenarien | im Freien | ||
Betriebstemperatur (℃) | -40 ~ +85 | ||
Luftfeuchtigkeitsbereich (%) | 5~95 | ||
Produkteinführung

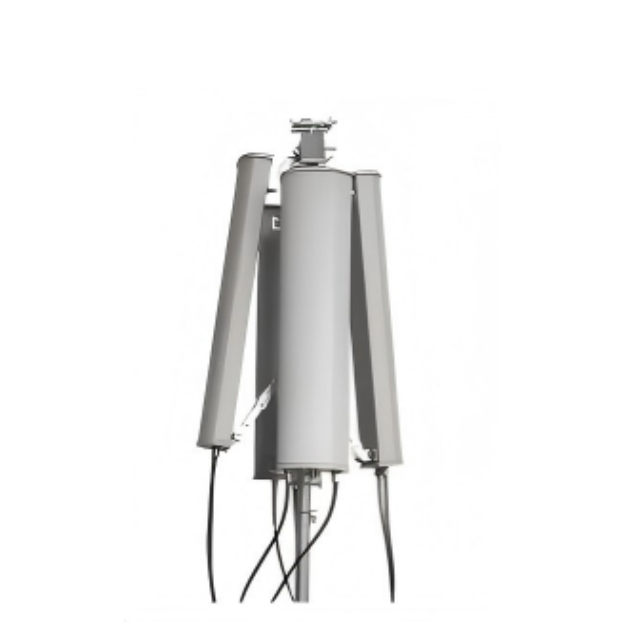

Integriertes Tri-Band-Design für große Abdeckung: Integriert 1,5-GHz-, 2,4-GHz- und 5,8-GHz-Bänder, geeignet für GPS-Verbesserung, Wi-Fi-Abdeckung und private 5-GHz-Netzwerkkommunikation. Das multifunktionale Design reduziert die Komplexität der Bereitstellung.
Nach oben geneigtes Strahlungsdesign für optimierte Abdeckung: Das Antennenpanel ist nach oben geneigt installiert, sodass die Signalabdeckung besser an das tatsächliche Gelände und die Benutzerverteilung angepasst werden kann. Besonders geeignet für Hanglagen, zwischen Hochhäusern oder für die Punkt-zu-Mehrpunkt-Kommunikation über mittlere bis große Entfernungen.
Hohe Verstärkung und starke Richtwirkung: Das 5,8-GHz-Band erreicht eine Verstärkung von 14 ± 1 dBi, ein Vorder-zu-Rücken-Verhältnis ≥23 dB und eine horizontale Strahlbreite von 65 ± 8°. Die konzentrierte Signalübertragung minimiert Störungen und erweitert die Reichweite.
Robuste Outdoor-Konstruktion: Verwendet ein UPVC-Gehäuse, das einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C unterstützt. Ausgestattet mit Gleichstrom-Erdung und Blitzschutz eignet es sich für verschiedene raue Außenumgebungen.
Flexible Anpassungsunterstützung: Steckertyp, Frequenzband, Größe, Verstärkung und Installationsmethode können je nach Anwendungsszenario angepasst werden, um unterschiedliche Projektanforderungen zu erfüllen.
Anwendungsszenarien
* Drahtlose Netzwerkabdeckung in abgelegenen Gebieten wie ländlichen Gebieten, Bergregionen und Inseln
* Multiband-Kommunikationssysteme in Industrieparks, Campusgeländen und großen Veranstaltungsorten
* Signalverlängerung mittlerer bis großer Reichweite für Einsatzfahrzeuge und mobile Basisstationen
* Private Netzwerkabdeckung für Videoüberwachungs-Backhaul und IoT-Datenerfassung
* Multiband-Co-Site-Bereitstellung und Netzwerkoptimierung für Telekommunikationsbetreiber
FAQ
F: Ist der Installationswinkel dieser Antenne fest?
A: Die Antenne ist so konzipiert, dass sie nach oben geneigt werden kann. Der Installationswinkel kann je nach Abdeckungsanforderungen angepasst werden. Es wird empfohlen, den optimalen Neigungswinkel anhand einer Standortuntersuchung zu ermitteln.
F: Unterstützt es die PoE-Stromversorgung?
A: Bei diesem Produkt handelt es sich um eine passive Antenne und benötigt keine Stromversorgung. Es muss mit entsprechenden HF-Geräten verwendet werden.
F: Wie wird Blitzschutz erreicht?
A: Es unterstützt den DC-Erdungs-Blitzschutz. Der Außenleiter kann über ein Erdungskabel mit der Erde verbunden werden, um den Blitzschutz zu verbessern.
F: Unterstützt es vertikale und horizontale Polarisation?
A: Derzeit wird nur vertikale Polarisation unterstützt, was für die meisten Basisstationen und Endgeräte geeignet ist.
F: Kann nur ein Frequenzband verwendet werden?
A: Ja, die drei Frequenzbänder sind unabhängig und können je nach tatsächlichem Bedarf zur Nutzung ausgewählt werden.
F: Muss die Antenne regelmäßig gewartet werden?
A: Die Struktur ist vollständig versiegelt und erfordert im Allgemeinen keine besondere Wartung. Es wird jedoch empfohlen, die Installationsstabilität und den Schnittstellenstatus regelmäßig zu überprüfen.
