GL1558G17
Asialeren
8517710000
10 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |||
Frequenzbereich | 1560-1620 | 2400-2500 | 5150-5900 |
Verstärkung (dBi) | 14±1 | 14±1 | 17±1 |
VSWR | ≤1,5 | ||
Verhältnis von vorne nach hinten: dB | ≥23 | ||
Polarisation | Vertikale | ||
Horizontale Strahlbreite (°) | 90±8 | ||
Vertikale Strahlbreite (°) | 8±5 | ||
Maximale Eingangsleistung (W) | 100 | ||
Impedanz (Ω) | 50 | ||
Blitzschutz | Gleichstrommasse | ||
Mechanischer Index | |||
Abmessungen (mm) | 1200*280*80mm | ||
Eingangsanschlusstyp | 3*N-Weiblich | ||
Radommaterial | UPVC | ||
Antennengewicht-KGS | 2.6 | ||
Nutzungsszenarien | im Freien | ||
Betriebstemperatur (℃) | -40 ~ +85 | ||
Luftfeuchtigkeitsbereich (%) | 5~95 | ||

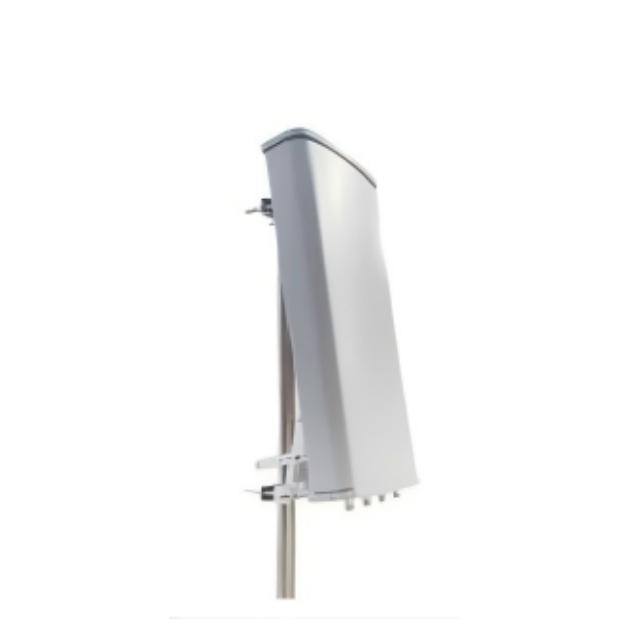

Produkteinführung
Tri-Band-Hochleistungsabdeckung: Funktioniert nahtlos in den Bändern 1560–1620 MHz (GPS L1), 2400–2500 MHz (ISM/Wi-Fi) und 5150–5900 MHz (5,8 G) mit hoher Verstärkung von bis zu 17 ± 1 dBi für zuverlässige Kommunikation über große Entfernungen.
Überlegene Direktionalität mit breiter Abdeckung: Das Design mit großer Apertur beherbergt mehr interne Elemente und erreicht so eine optimale horizontale Strahlbreite von 90 ± 8° für eine breite Abdeckung und eine vertikale Strahlbreite von 8 ± 5° für eine fokussierte Signalprojektion nach oben.
Robuste und wetterfeste Konstruktion: Entwickelt für die dauerhafte Installation im Freien mit einem UPVC-Radom, das extremen Temperaturen (-40℃ bis +85℃) und Luftfeuchtigkeit (5-95 %) standhält.
Hochleistungsfähig und geschützt: Unterstützt bis zu 100 W Eingangsleistung für anspruchsvolle Anwendungen und verfügt über einen wichtigen Gleichstrom-Bodenblitzschutz für verbesserte Systemsicherheit und Haltbarkeit.
Auf Ihre Bedürfnisse zugeschnitten: Bietet umfassende Anpassungsmöglichkeiten für Steckverbindertypen, spezifische Frequenzbänder, Abmessungen, Verstärkungswerte und Montagelösungen, um präzise Projektanforderungen zu erfüllen.
Anwendungsszenarien
Uplink/Downlink der Bodenstation für Satelliten- und Luftkommunikation.
Feste Basisstationen für Navigationssysteme (GPS, Galileo) und Ortungsdienste.
Telemetrie-, Befehls- und Kontrollverbindungen mit großer Reichweite für UAVs (Drohnen) und Robotik.
Backhaul- und drahtlose Breitbandinfrastruktur in abgelegenem oder schwierigem Gelände.
Maßgeschneiderte Kommunikationslösungen für Verteidigung, Luft- und Raumfahrt und wissenschaftliche Forschung.
FAQ
F: Welche Frequenzbänder unterstützt diese Antenne?
A: Es unterstützt drei Bänder: 1560–1620 MHz, 2400–2500 MHz und 5150–5900 MHz.
F: Was ist der Zweck des „Upward Coverage“-Designs?
A: Das optimierte vertikale Strahlmuster ist für eine effiziente Kommunikation mit Luft- oder Satellitenzielen ausgelegt und minimiert Bodenstörungen.
F: Welche Anschlüsse werden verwendet und wie viele Ports gibt es?
A: Es ist mit 3 N-Buchsenanschlüssen ausgestattet, einer für jedes Frequenzband.
F: Ist diese Antenne für raue Außenumgebungen geeignet?
A: Absolut. Es ist für den Einsatz im Freien konzipiert und verfügt über einen weiten Betriebstemperaturbereich von -40℃ bis +85℃ und eine hohe Luftfeuchtigkeitstoleranz.
F: Ist es gegen Blitzeinschläge geschützt?
A: Ja, es verfügt über einen DC-Erdungspfad zum Blitzschutz und schützt angeschlossene Geräte.
F: Was sind die physischen Abmessungen und das Gewicht?
A: Die Antenne misst 1200 mm x 280 mm x 80 mm und wiegt etwa 2,6 kg.
