GL301JC
Asialeren
8517710000
100 STÜCK
akzeptiert
1000PC/Tage
| Menge: | |
|---|---|
Elektrische Eigenschaften | |||
Antenne | |||
Antenne | 1 | Antennenmodell | GPS- Kompass GLONASS GALILEO |
2 | Nennfrequenz | GPS L1: 1575,42 ± 1,023 MHz, L2: 1227 ± 1,023 MHz; L5 : 1176 ± 1,023 MHz Kompass B1: 1561 ± 2,046 MHz, B2: 1207 ± 2,046 MHz, B3: 1268 ± 10,23 MHz; GLONASS L1=1602+0,5625*k(MHz), L2=1246+0,4375*k(MHz) GALILEO E1: 1575.42 | |
3 | Frequenzbereich | 1197-1278/ 1559-1612 MHz | |
4 | VSWR | ≤2 ,0 | |
5 | Axiales Verhältnis | Höhe 90 °: ≤ 3, Höhe 15 °:≤5 | |
6 | Gewinnen | Elevation 90 °: ≥6, Elevation 20 °: ≥0 Ebene | |
7 | Von vorne nach hinten Power | ±60° ≥15dB | |
8 | Phasenzentrum (mm) | <2 | |
9 | Impedanz | 50Ω | |
10 | Polarisation | RHCP | |
LNA | 1 | LNA-Gewinn | 38 ± 2 dB |
2 | VSWR | <2 | |
3 | Rauschzahl | <1,0 | |
4 | Gleichspannung | 3,3 ~ 12 V | |
5 | Aktuell | 25–40 mA | |

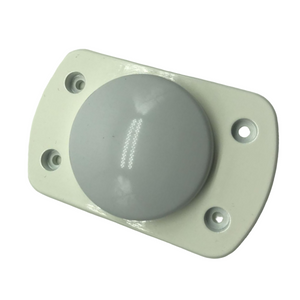

Produkteinführung
Multisystem- und Multifrequenzunterstützung.
Kompatibel mit GPS (L1/L2/L5), GLONASS, Galileo und COMPASS (B2/B3), wodurch eine globale Signalabdeckung und Anpassungsfähigkeit für hochpräzise Anwendungen wie UAV-Führung und RTK-Vermessung gewährleistet wird.
Fortschrittliches Spiraldesign mit Luftmedium.
Nutzt die mehrarmige Spiraltechnologie und Luftdielektrikum für hohe Verstärkung, stabiles Phasenzentrum (<2 mm Fehler) und hervorragenden Satellitensignalempfang in geringer Höhe, ideal für behindertengerechte Umgebungen.
Robuste Haltbarkeit
Verfügt über dreifache Schutzabdeckungen und eine IP67-zertifizierte Konstruktion zum Schutz vor Staub, Wasser und extremen Wetterbedingungen während der Feldarbeit.
LNA mit geringem Rauschen und hoher Verstärkung.
Integrierter LNA mit 38 ± 2 dB Verstärkung und <1,0 dB Rauschzahl verbessert die Signalklarheit, was für Präzisionsaufgaben in abgelegenen oder störungsanfälligen Gebieten von entscheidender Bedeutung ist.
Flexible Stromversorgung und individuelle Anpassung.
Betrieb mit 3,3–12 V Gleichstrom bei geringem Stromverbrauch (25–40 mA), kompatibel mit tragbaren Geräten. Unterstützt die Anpassung für spezielle Anwendungen.
Anwendungsszenarien
UAV-Navigation: Gewährleistet eine Genauigkeit im Zentimeterbereich für Luftkartierungen und drohnenbasierte Inspektionen.
Tragbare RTK-Vermessung: Ideal für Landvermesser, die leichte, hochpräzise Ausrüstung benötigen.
Katastrophenhilfe: Überwacht Geländeveränderungen in Erdbeben- oder Erdrutschgebieten.
Präzisionslandwirtschaft: Lenkt autonome Maschinen für das Pflanzenmanagement.
Kartierung der städtischen Infrastruktur: Aktualisiert GIS-Datenbanken mit hochauflösenden Daten.
FAQ
F: Ist diese Antenne mit allen GNSS-Systemen kompatibel?
A: Ja, es unterstützt GPS, GLONASS, Galileo und KOMPASS (B2/B3).
F: Wie verbessert das Luftmedium die Leistung?
A: Reduziert den Signalverlust und verbessert die Verstärkungsstabilität, insbesondere bei Satelliten mit geringer Höhe.
F: Hält es starkem Regen oder Staub stand?
A:Ja, die Schutzart IP67 gewährleistet Schutz vor dem Eindringen von Wasser und Staub.
F: Welche Stromversorgung wird benötigt?
A: Betrieb mit 3,3–12 V Gleichstrom, kompatibel mit den meisten tragbaren Batterien und Feldgeräten.
F: Ist eine Kalibrierung für die Phasenzentrumsgenauigkeit erforderlich?
A: Aufgrund der Phasenzentrumsstabilität von <2 mm ist nur eine minimale Kalibrierung erforderlich.
F: Ist es für arktische Umgebungen geeignet?
A: Konzipiert für raue Bedingungen, aber überprüfen Sie die Temperaturspezifikationen mit dem Hersteller.
F: Wie kann man Signalstörungen reduzieren?
A:RHCP-Polarisation und ein Vorder-zu-Rücken-Verhältnis ≥15 dB minimieren Mehrwegeeffekte.
