GL234D
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

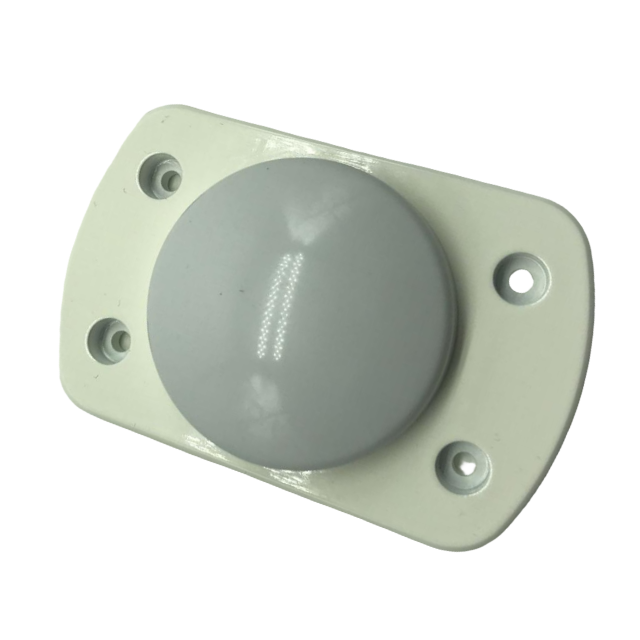

GNSS-Vermessungsantenne GL234D
Artikel | Spezifikationen | |
GNSS-Antenne | Frequenz | GPS L1/L2 GLONASS G1/G2 KOMPASS B1/B2/B3 Galileo E1/L1/E2/E5b/E6 |
Polarisation | RHCP | |
Axiales Verhältnis | ≤3dB | |
VSWR | ≤2,0 | |
Spitzengewinn | ≥3dBi | |
Impedanz | 50Ω | |
Horizontaler Erfassungswinkel | 360° | |
Vertikaler Erfassungswinkel | 5°~90° | |
GNSS-Antenne LNA | Gewinnen | B1/L1/G1/E1/E2: 40 ± 2 dB B2/L2/G2/B3/E5b/E6: 42 ± 2 dB |
Rauschzahl | ≤1,5 dB | |
Durchlassbandschwankung | ±1,5 dB | |
Versorgungsspannung | 3,3 ~ 12 V Gleichstrom | |
Aktueller Verbrauch | ≤50mA | |
VSWR | ≤2,0 | |
Mechanisch | Stecker | TNC-Buchse |
Gewicht | ≈150g | |
Produkteinführung
●Kompatibilität mit mehreren Frequenzen: Unterstützt GPS L1/L2, GLONASS G1/G2, COMPASS B1/B2/B3 und Galileo E1/L1/E2/E5b/E6 für mehr Vielseitigkeit und nahtlose Integration in verschiedene Vermessungsanwendungen.
● Außergewöhnliche Verstärkungsleistung: Verfügt über Verstärkungswerte von 40 ± 2 dB für B1/L1/G1/E1/E2 und 42 ± 2 dB für B2/L2/G2/B3/E5b/E6 und gewährleistet so einen hervorragenden Signalempfang und Zuverlässigkeit auch in anspruchsvollen Umgebungen.
●Benutzerfreundlicher Anschluss: Ausgestattet mit einer TNC-Buchse für einfache und sichere Verbindung mit verschiedenen GNSS-Geräten, was die Einrichtung vereinfacht und die Betriebseffizienz verbessert.
●Hochpräzise Positionierung: Die GL234D-Antenne liefert eine Genauigkeit im Submeterbereich und ist damit ein unschätzbares Werkzeug für Landvermessung, Kartierung, Navigation und andere Präzisionspositionierungsaufgaben.
●Revolutionäre GNSS-Technologie: Die GL234D-Antenne wurde für beispiellose Leistung entwickelt und verbessert die Standortverfolgungsfunktionen und gewährleistet genaue und zuverlässige Positionsdaten für verschiedene Anwendungen.

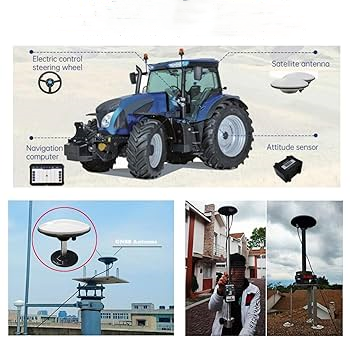

Anwendungsszenarien
Landvermessung: Hochpräzise Katasterkartierung mit RTK-Basisstationen.
Bauabsteckung: Behält die Signalsperre beim Kippen auf Planiergeräten bei.
Wissenschaftliche Forschung: Überwachung der Gletscherbewegung in Polarregionen.
Bahnausrichtung: Kontinuierliche Positionierung entlang gebogener Gleise.
FAQ
F: Unterstützt dies moderne L5/E5-Signale?
A: Ja – deckt GPS L5 über E5b/Galileo E5b-Bänder für eine verbesserte Ionosphärenkorrektur ab.
F: Warum sollten Sie TNC-Anschlüsse gegenüber SMA-Anschlüssen wählen?
A: Das Gewindedesign von TNC verhindert eine Lockerung durch Vibrationen in mobilen/Schiffsanwendungen.
F: Kann es für Basisstationen an einem Mast montiert werden?
A: Absolut. 150 g Gewicht und 90° vertikale Abdeckung eignen sich für Stativ-/Stangeninstallationen.
F: Ist eine Grundplatte erforderlich?
A: Optional. Funktioniert gut bodenunabhängig, aber fügen Sie eine 70-mm-Masseebene hinzu, um eine Spitzenverstärkung von ≥3 dBi zu erzielen.
F: Wie hilft ein Axialverhältnis von ≤ 3 dB?
A: Minimiert den Verlust der Signalpolarisationsfehlanpassung in städtischen Schluchten oder Waldgebieten.
F: Maximale Spannungstoleranz?
A: Verarbeitet 12 V Gleichstrom (Industriestandard für Vermessungsempfänger wie Trimble/Leica).
F: Garantie für den Feldeinsatz?
A: ROHS-konforme Materialien gewährleisten eine lange Lebensdauer an feuchten/chemisch exponierten Standorten.
