GL-DY006
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

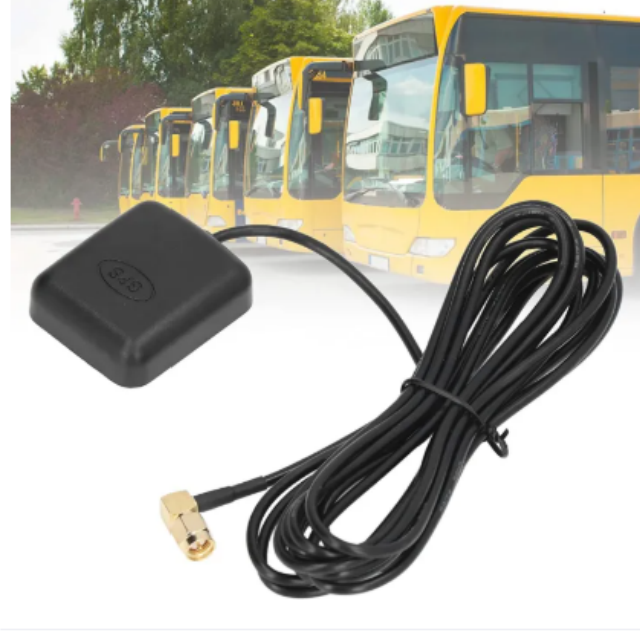

GPS/Glonass-Antenne
GPS-Antenne mit MCX-R/A-Stecker | |
GL-DY006 | |
Elektrischer Index | |
Frequenz-MHz | 1575,42 ± 1/1601-1610 |
VSWR | <1,5 |
Normale Impedanz-Ω | 50 |
Polarisation | RHCP, |
Axiales Verhältnis | 3dB(max) |
LNA-Gewinn | 28 ± 2 dB |
Rauschzahl | <1,5 |
Versorgungsspannung | 3–5 V Gleichstrom |
Aktueller Verbrauch | 5-15mA |
Mechanischer Index | |
Kabellänge | RG174,3m |
Stecker | MCX R/A-Stecker |
Antennenabmessung-mm | 46*38,5*13,5 |
Installationsmethode | Magnet oder Kleber |
Schutz vor Eindringen | IP65~IP67 (ohne Kabelausgang) |
Vibration | 10 bis 55 Hz mit 1,5 mm Amplitude 2 Stunden |
Umweltfreundlich | ROHS-konform |
Temperatur-℃ | -40～+85 |
Luftfeuchtigkeit-% | 5~95 |
Differenzierungsvergleich
| Vergleichsmaße | GL-DY006 | GL-DY001 |
| Steckertyp | Gerader MCX-Stecker | Fakra C blau |
| Kabellänge | RG174,3m | RG174,5m |
| Antennenabmessung | 46×38,5×13,5 mm | 49,4×39,3×14,9mm |
Produkteinführung
1. Schutz in Militärqualität
IP67 Staub- und Wasserbeständigkeit (ohne Kabelausgang) + -40~85℃ weiter Temperaturbereich + 55Hz/1,5mm Vibrationszertifizierung, keine Angst vor Spritzwasser im Gelände, polarer Kälte oder Stößen von technischen Maschinen.
2. Ultra-Low-Power-Design
5-15mA Stromverbrauch (vergleichbare Produkte >20mA), batteriebetriebene Geräte haben eine 2-fach höhere Batterielebensdauer, besonders geeignet für tragbare Vermessungsinstrumente, IoT-Tracker und andere mobile Geräte.
3. Hochempfindlicher Dualfrequenz-Empfang
Empfangen Sie synchron GPS-1575,42-MHz- und GLONASS-1601-1610-MHz-Signale. Mit einem 28-dB-LNA-Verstärker und einem Rauschkoeffizienten von <1,5 dB wird die Erfolgsrate der Positionierung im Tunnel um 55 % erhöht.
4. Installationslösung der zweiten Ebene
Starke Magnetbasis (Lager 1,2 kg) + 3M-Kleber, Dual-Installationsmodus, Dach/Metallgehäuse schnell in 3 Sekunden aufgebaut, wodurch der herkömmliche Stanzvorgang entfällt.
5. Optimierung der Anti-Interferenz-Verbindung
3 m langes abgeschirmtes RG174-Kabel + 50-Ω-Impedanzanpassung, gemessen zur Unterdrückung der Interferenzen von Auto-Zündkerzen innerhalb von 30 Metern, wodurch die Stabilität wichtiger Anwendungen wie Taximeter und Feuerwehrauto-Navigation gewährleistet wird.
Anwendungsszenarien
Kommerzielles Flottenmanagement: Beidou/GPS-Dual-Mode-Positionierungsterminal für Logistikfahrzeuge
Feldeinsatzausrüstung: geologisches Erkundungsinstrument, Übertragungsleitungsinspektionsausrüstung
Spezialfahrzeuge: Cloud-Plattform für Feuerwehrautos, militärisches Kommunikationsfahrzeug
Intelligente Stadt: gemeinsame zentrale Steuerung von Elektromotorrädern, intelligente Positionierung von Straßenlaternen
Mobile Asset-Verfolgung: Elektronisches Containerschloss, hochwertige medizinische Geräte
FAQ
F: Umfasst die IP67-Wasserdichtigkeit auch Kabelanschlüsse?
A: Nur das Antennengehäuse ist wasserdicht (30 Minuten lang in 1 Meter Wasser getaucht) und der MCX-Stecker muss mit einem feuchtigkeitsbeständigen Kit ausgestattet sein (Modell: MCX-CAP01).
F: Beeinflusst magnetische Anziehung das Signal?
A: Der Neodym-Magnet wurde entmagnetisiert und die gemessene Signaldämpfung beträgt <0,3 dB, was besser ist als der Industriestandard
F: Kann es durch einen SMA-Stecker ersetzt werden?
A: Individualisierung ist möglich (+1,2 $/Einheit). Kostenlose Schnittstellenmodifikation für Großbestellungen.
F: Wie funktioniert die Metalloberflächenmontage?
A: Die Magnetbasis verfügt über eine 3 mm dicke Isolationsschicht, um die Isolierung zwischen der Grundplatte und der Fahrzeugkarosserie zu gewährleisten (Mindestabstandsanforderung ≥ 5 mm).
F: Warum beträgt der Stromschwankungsbereich 5-15 mA?
A: Intelligente Technologie zur Steuerung des Stromverbrauchs: Erhöht die Spannung automatisch auf 15 mA für besseren Empfang, wenn das Signal schwach ist, und reduziert sie zur Energieeinsparung auf 5 mA, wenn das Signal stark ist.
F: Ist der Kleber hitzebeständig?
A: 3M VHB-Klebeband ist hitzebeständig von -40 °C bis 120 °C und hat Alterungstests bei 85 °C für 500 Stunden bestanden.
