GL2504D
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
1.Leistungsindex
Artikel | Inhalt |
Mittenfrequenz MHz (mit Klebeband auf ￠70 mm Grundplatte) | 2338,0 ± 10,0 |
-10dB Bandbreite MHz min | 30 |
VSWR bei CF max | 1.5 |
Polarisationsmodell | LHCP |
Impedanz | 50 Ω |
Verstärkung (Zenit 90°) dBi min | 5.0 Typ |
Frequenz-Temperaturkoeffizient | 20 ppm/Grad.℃ max |

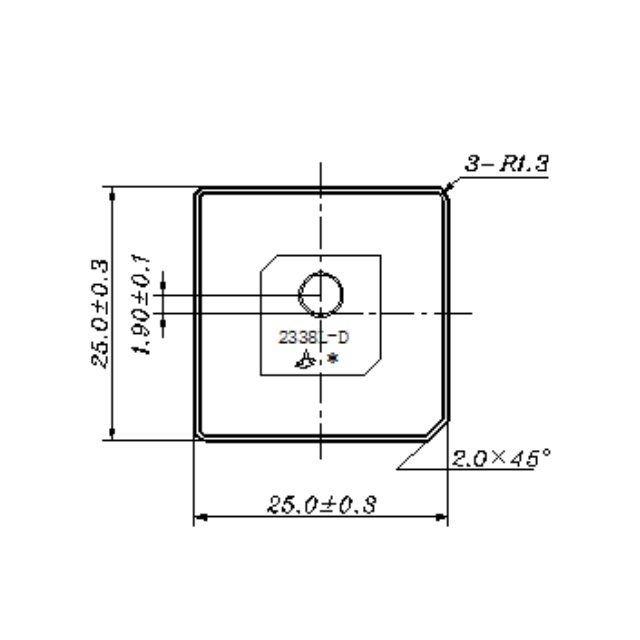

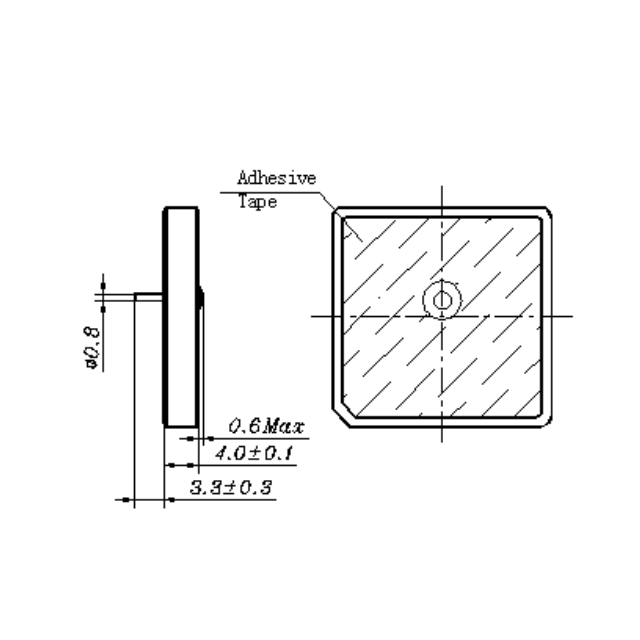

2.Dimension
3. Kennlinie der Rückflussdämpfung

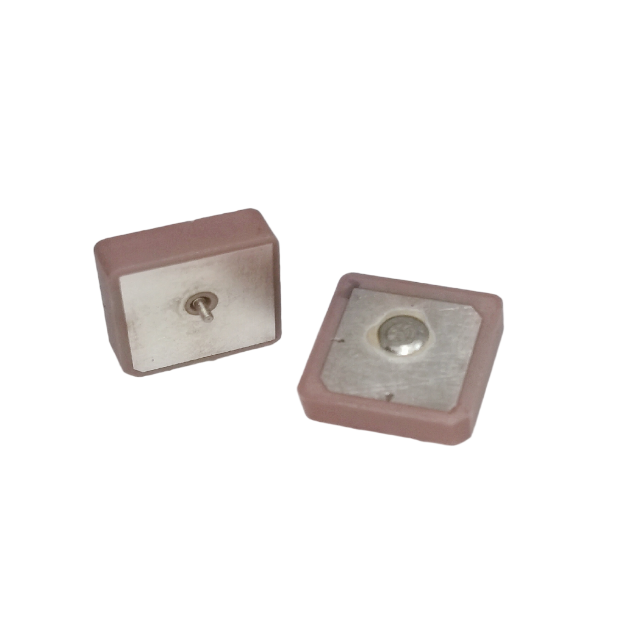

4.Produkteinführung
Hohe Frequenzstabilität.
Arbeitet bei 2338 MHz ±10 MHz mit einem niedrigen Temperaturkoeffizienten (maximal 20 ppm/°C), was eine zuverlässige Leistung in extremen Umgebungen (-40 °C bis 105 °C) gewährleistet.
LHCP-Polarisation für Signalklarheit
Die linkszirkulare Polarisation (LHCP) minimiert Signalinterferenzen und Mehrwegeverzerrungen und ist ideal für GPS- und Satellitenkommunikationssysteme.
Robuste Umweltbeständigkeit:
Besteht strenge Tests einschließlich Feuchtigkeit (90–95 % relative Luftfeuchtigkeit), Temperaturwechsel (-40 °C↔105 °C) und Vibrationsbeständigkeit (10–55 Hz) und gewährleistet so Langlebigkeit in rauen Industrie- oder Außenumgebungen.
Kompakte und einfache Integration
Kompakte Abmessungen (26,0 ± 0,3 mm Länge) und eine Impedanz von 50 Ω vereinfachen die PCB-Integration für IoT-Geräte, Drohnen und Telemetriesysteme.
Hohe Zenitverstärkung
liefert ≥5,0 dBi Verstärkung bei 90° Zenit und verbessert die Signalstärke für Anwendungen, die eine vertikale Abdeckung erfordern, wie z. B. Fahrzeugverfolgung oder Fernsensoren.
Anwendungsszenarien
GPS-Navigationssysteme : Gewährleistet einen stabilen Signalempfang in Automobil- oder Schiffs-GPS-Geräten.
Industrielle IoT-Sensoren : Hält Vibrationen und Temperaturschwankungen in der Fabrikhalle stand.
Drohnenkommunikation : Leichtes Design und hohe Verstärkung unterstützen UAV-Telemetrie über große Entfernungen.
Intelligente Landwirtschaft : Widersteht Feuchtigkeit in Outdoor-Landwirtschaftssensoren.
Satelliten-Bodenstationen : LHCP reduziert Störungen in Satellitendatenverbindungen.
FAQ
F: Was ist der Betriebstemperaturbereich?
A: Die Antenne funktioniert zuverlässig von -40 °C bis 105 °C und übersteht eine Lagerung bis 105 °C.
F: Ist eine Grundplatte erforderlich?
A: Ja, für optimale Leistung ist eine 70-mm-Grundplatte erforderlich (vom Kunden bereitgestellt).
F: Ist es mit Standard-Leiterplattenlöten kompatibel?
A: Ja, die Anschlüsse halten Lötbädern bei 260–290 °C mit einer Lotabdeckung von ≥95 % stand.
F: Wie wird die Antenne montiert?
A:Verwenden Sie Klebeband (im Lieferumfang enthalten) auf einer ebenen Fläche; Stellen Sie sicher, dass sich keine Metallhindernisse in der Nähe befinden.
F: Welche Geräte verwenden LHCP-Polarisation?
A: Häufig bei GPS-Empfängern, Satellitenmodems und Anwendungen, die eine Interferenzunterdrückung erfordern.
F: Kann es die Luftfeuchtigkeit im Freien überstehen?
A:Ja, getestet für 96–98 Stunden bei 90–95 % relativer Luftfeuchtigkeit und 60 °C.
F: Wie hoch ist der typische Rückflussverlust?
A: VSWR ≤1,5 bei der Mittenfrequenz sorgt für minimale Signalreflexion.
