GLS2503
Asialeren
8517710000
100 Stück
akzeptiert
10000PC/Tage
| Menge: | |
|---|---|
ELEKTRISCHE SPEZIFIKATIONEN | |
Artikel | Inhalt |
Nennfrequenz | GNSS L1 MHz |
Antennengröße | 25*25*4mm |
Testbedingungen | 70*70mm |
Impedanz | 50Ω |
Zenith Gain@ L1 TYP | 3,0 dBic |
Axialverhältnis bei L1 | ≤5,0 dB |

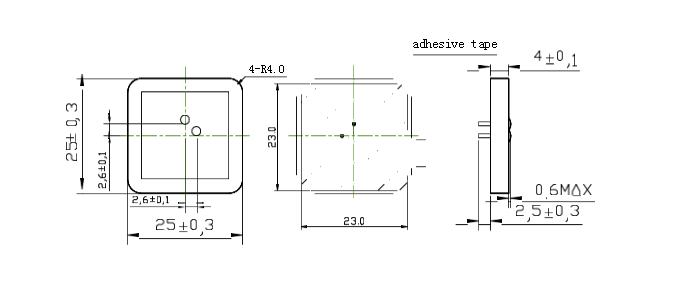

Dimension

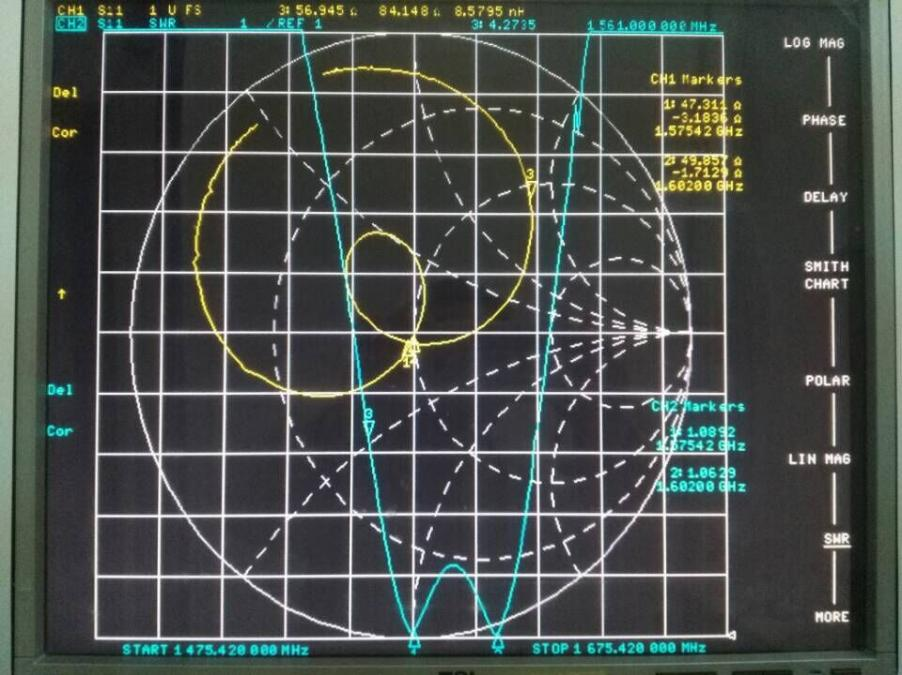

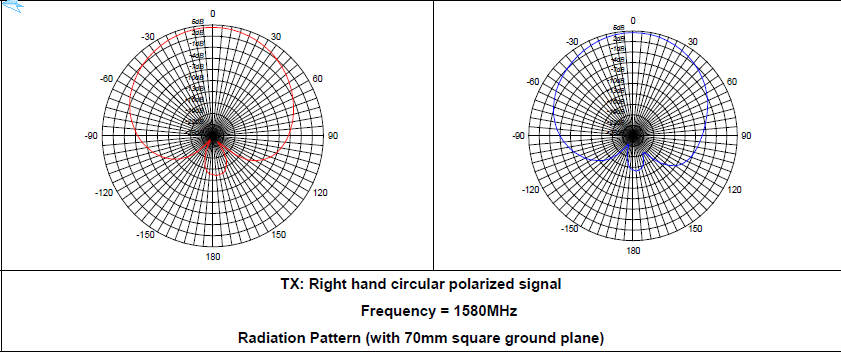

Weitere Tests

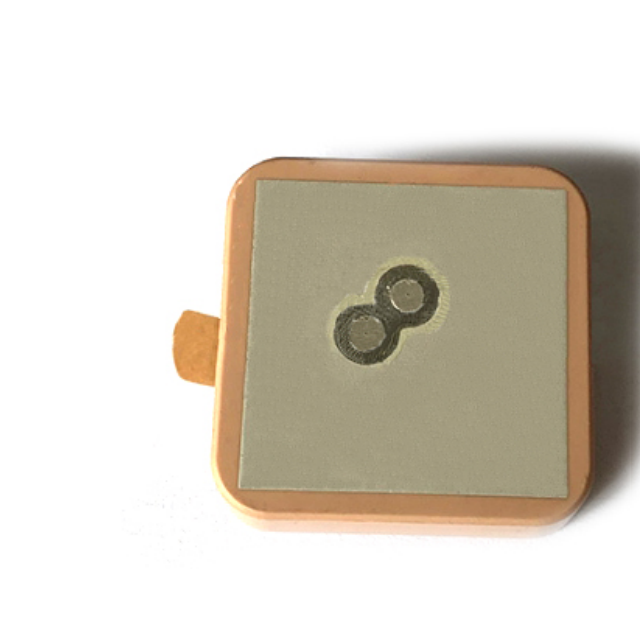

Produkteinführung
Hohe Signalverstärkung und Präzision:
Liefert eine Zenitverstärkung von 3,0 dBic mit einem Axialverhältnis von ≤ 5,0 dB und gewährleistet so eine genaue GNSS-Positionierung für Navigations- und Zeitmesssysteme.
Das ultrakompakte Design mit einer Grundfläche
von 25 x 25 x 4 mm und die Integration von Klebeband vereinfachen die Installation in Geräten mit begrenztem Platzangebot wie Drohnen und Wearables.
Optimierte HF-Kompatibilität
Verfügt über eine Impedanz von 50 Ω und wurde auf einer 70-mm-Grundplatte getestet , was eine nahtlose Integration mit Standard-HF-Schaltkreisen und minimalen Signalverlust gewährleistet.
Rechtszirkularpolarisation (RHCP)
Reduziert Mehrwegestörungen in dynamischen Umgebungen, ideal für Automobil-, Schiffs- und Luftanwendungen.
Die robuste und umweltfreundliche
RoHS-konforme Konstruktion hält industriellen Bedingungen stand und erfüllt gleichzeitig globale Umweltstandards.
Anwendungsfälle
Autonome Fahrzeuge: Bietet zuverlässige GNSS L1-Signale für selbstfahrende Autos und AGVs.
Drohnennavigation: Gewährleistet eine stabile Positionierung für Luftkartierungs- und Lieferdrohnen.
Industrielle IoT-Sensoren: Entwickelt für die Fabrikautomatisierung und Anlagenverfolgung in rauen Umgebungen.
Marinenavigation: Unterstützt GPS-Genauigkeit für Boote und Offshore-Geräte.
Tragbare Tracker: Die kompakte Größe eignet sich für Fitnessbänder und Haustier-Tracker.
FAQ
F: Welche Frequenz unterstützt diese Antenne?
A: Es arbeitet im GNSS L1-Band (1575,42 MHz) für GPS, Galileo und andere globale Systeme.
F: Ist es mit Standard-HF-Systemen kompatibel?
A: Ja, seine Impedanz von 50 Ω gewährleistet die Kompatibilität mit den meisten HF-Modulen und Leiterplatten.
F: Welchen Gewinn hat diese Antenne?
A: Die typische Zenitverstärkung beträgt 3,0 dBic und ist für Hochleistungsnavigation optimiert.
F: Kann es mit Außenumgebungen umgehen?
A: Das robuste Design ist zwar nicht wasserdicht, eignet sich aber für den geschützten Einsatz im Freien und in der Industrie.
F: Wie hoch ist die Leistung des Axialverhältnisses?
A: ≤ 5,0 dB bei L1, minimiert Signalverzerrung für eine präzise Positionierung.

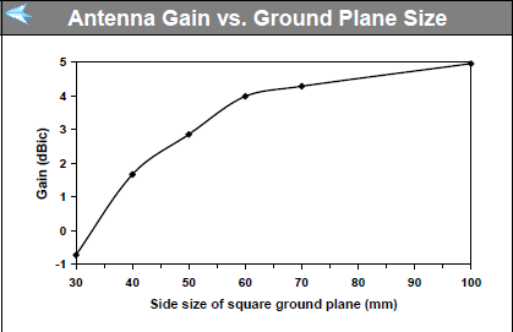

F: Ist eine Grundplatte erforderlich?
A: Getestet auf einer 70 x 70 mm großen Grundplatte für optimale Leistung, aber anpassbar an andere Größen.
F: Ist es RoHS-konform?
A: Ja, es erfüllt die RoHS-Standards für den sicheren Einsatz in der Unterhaltungs- und Industrieelektronik.
