GL046
Asialeren
8517710000
100 STÜCK
akzeptiert
1000PC/Tage
| Menge: | |
|---|---|
P/N | Interne GPS-Antenne | |
M/N | GL046 | |
Elektrischer Index | ||
Mittenfrequenz-MHz | 1575,42 ±0,5 | |
VSWR | ≤1,5 | |
LNA Gain-dBi | 28±2 | |
Nennimpedanz-Ω | 50 | |
Polarisation | RHCP | |
Versorgungsspannung | 2,2 ~ 5 V Gleichstrom | |
Rauschzahl | 1,1 dB | |
Max. Power-W | 50 | |
Aktueller Verbrauch | 10mA | |
Stecker | IPEX | |
Mechanischer Index | ||
Kabellänge | RG1.13 100 mm | |
Antennenabmessung-mm | 25*25*7 | |
Umweltfreundlich | ROHS-konform | |
Temperatur-℃ | -40～+85 | |
Luftfeuchtigkeit-% | 5~75 | |
Differenzierungsvergleich
Vergleichsreihe | GL046 | GL048 |
Frequenzbereich | 1575,42 ± 0,5 MHz (einzelne Frequenz) | 1575,42–1610 MHz (breiteres Band) |
Rauschzahl | 1,1 dB | <1,5 dB |
Steckertyp | IPEX | QMA-Stecker |
Dimensions | 25×25×7mm | 18×18×4mm |
Produkteinführung
1. Ultrahohe Verstärkung in Industriequalität
Der eingebaute LNA-Verstärker bietet einen Gewinn von 28 ± 2 dBi, der weit über herkömmliche Antennen (15–20 dBi) hinausgeht und die Fähigkeiten zur Satellitensignalerfassung erheblich verbessert.
2. Präzise Frequenzstabilität
Die Mittenfrequenz beträgt 1575,42 ± 0,5 MHz (GPS-L1-Band) mit einem VSWR ≤ 1,5, was eine perfekte Übereinstimmung mit dem Navigationschip gewährleistet.
3. Harte Anpassungsfähigkeit an die Umwelt
Ein großer Betriebstemperaturbereich von -40 °C bis 85 °C und eine Luftfeuchtigkeitstoleranz von 75 % entsprechen den ROHS-Umweltstandards und eignen sich daher für Industriegeräte im Fahrzeug und im Freien.
4. Extrem geräuscharm
Eine Rauschzahl von 1,1 dB (Branchendurchschnitt > 2 dB) reduziert Signalverzerrungen und verbessert die Positionierungsgenauigkeit in Bereichen mit schwachem Signal um 30 %.
5. Flexibles Weitspannungsnetzteil
Eine extrem breite Eingangsspannung von 2,2–5 V DC verbraucht nur 10 mA, wodurch es mit verschiedenen Stromversorgungssystemen für IoT-Geräte kompatibel ist.
Anwendungsszenarien
Positionierung schwerer Maschinen: 50 W hohe Leistungstoleranz zur Bewältigung von Motorvibrationsstörungen durch Bagger und landwirtschaftliche Maschinen.
Überwachung der Kühlkettenlogistik: Stabiler Betrieb bei -40 °C, Gewährleistung der Echtzeitverfolgung von Kühlfahrzeugen.
Basisstations-Synchronisationsgerät: Präzise Frequenz von 1575,42 MHz, um die Zeitsynchronisationsanforderungen von Kommunikationsbasisstationen zu erfüllen.
Autonomes Fahren in der Landwirtschaft: RHCP-Polarisierung zur Mehrwegeminderung und präzisen Navigation in komplexem Ackerland.
Solar Tracker: 2,2-V-Niederspannungsstart für den Betrieb von Photovoltaikanlagen mit geringem Stromverbrauch.
FAQ
F: Ist der IPEX-Anschluss mit UFL kompatibel?
A: Vollständig kompatibel! IPEX ist eine aktualisierte Version von UFL und die physischen Spezifikationen der Schnittstelle sind dieselben.

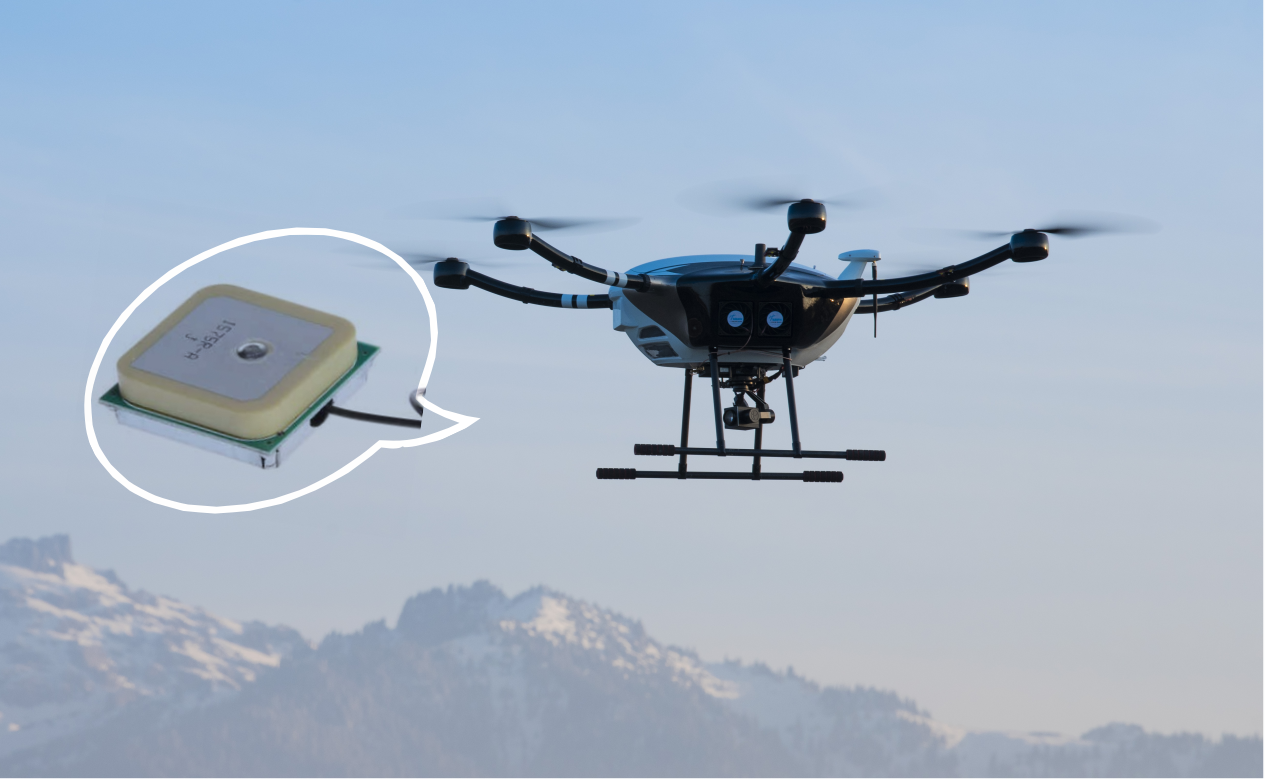

F: Kann die Größe 25x25x7mm in eine Drohne eingebettet werden?
A: Empfohlen für mittelgroße Industriedrohnen (≥30 cm Radstand). Für Mikrodrohnen empfiehlt sich eine kleinere Größe.
F: Ist eine externe Anpassungsschaltung erforderlich?
A: Nein! Die Nennimpedanz von 50 Ω ist direkt kompatibel mit gängigen HF-Modulen und das VSWR ≤ 1,5 ist für die Anpassung optimiert.
F: Ist für die Verstärkung von 28 dBi eine externe Stromversorgung erforderlich?
A: Ja! Der interne LNA benötigt eine 2,2-5V-Stromversorgung.
F: Beeinflusst die Luftfeuchtigkeitsgrenze von 75 % die Nutzung an der Küste?
A: Es erfüllt die Schutzart IP54 (je nach Bauart), es wird jedoch empfohlen, eine feuchtigkeitsbeständige Dichtung zum Schutz vor Salznebelumgebungen zu installieren.
F: Kann es GLONASS-Signale empfangen?
A: Es wurde speziell für das GPS-L1-Band (1575,42 MHz) entwickelt. GLONASS erfordert eine 1602-MHz-Bandantenne.
F: Kann die Kabellänge von 100 mm individuell angepasst werden?
A: Ja! Das RG1.13-Koaxialkabel kann auf 150/200/300 mm angepasst werden.
