GL-DY226
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

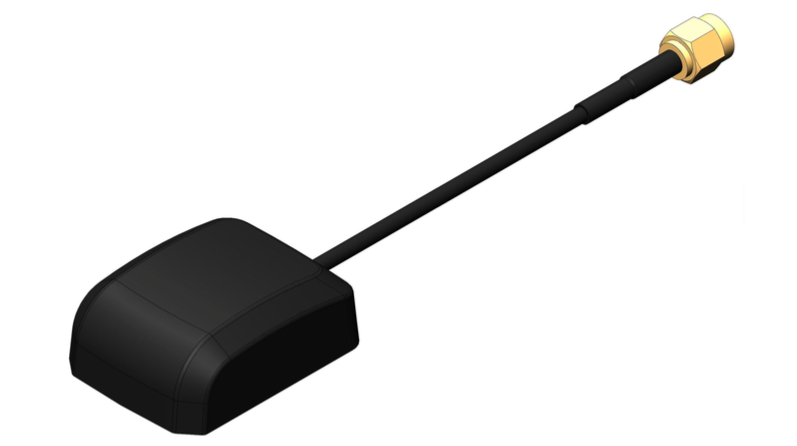

GPS-Antenne | |
GL-DY226 | |
Elektrischer Index | |
Frequenz-MHz | 1575.42±1 |
VSWR | <1,5 |
Nennimpedanz-Ω | 50 |
Polarisation | RHCP, |
Axiales Verhältnis | 3dB(max) |
LNA-Gewinn | 28 ± 2 dB |
Rauschzahl | <1,5 |
Versorgungsspannung | 3–5 V Gleichstrom |
Aktueller Verbrauch | 5-15mA |
Mechanischer Index | |
Kabellänge | RG174,2m |
Stecker | Fakra C blau oder SMA männlich |
Antennenabmessung-mm | 40*30*15,1 |
Installationsmethode | Magnet oder Kleber |
Schutz vor Eindringen | IP65~IP67 (ohne Kabelausgang) |
Vibration | 10 bis 55 Hz mit 1,5 mm Amplitude 2 Stunden |
Umweltfreundlich | ROHS-konform |
Temperatur-℃ | -40～+85 |
Luftfeuchtigkeit-% | 5~95 |
Differenzierungsvergleich
| Vergleichskriterien | GL-DY226 | GL-DY002 |
| Frequenzbereich | 1575,42 ± 1 MHz (GPS) | 1575,42 ± 1/1601–1610 MHz (GPS/GNSS) |
| Kernpositionierungssystem | Nur GPS-Antenne | GPS/GNSS-Multisystemantenne |
| Kabellänge | RG174, 2m | RG174, 2m |
| Steckertyp | Fakra C blau oder SMA männlich | SMA-Stecker oder MCX |
| Antennenabmessungen | 40×30×15,1 mm | 45,2×35,8×15,1 mm |
Produkteinführung
Präzise Frequenzabstimmung: Der GL - DY226 arbeitet mit einer Frequenz von 1575,42 ± 1 MHz, die speziell für GPS-Anwendungen entwickelt wurde. Diese präzise Frequenz gewährleistet den optimalen Empfang von GPS-Signalen und ermöglicht so eine genaue Positionierung und Navigation. Unabhängig davon, ob es in einem Fahrzeug, einem Handgerät oder einem Ortungssystem verwendet wird, kann es effektiv die notwendigen Signale für zuverlässige Ortungsdienste erfassen.
Rechtszirkularpolarisation (RHCP): Mit der RHCP-Polarisation kann die Antenne Mehrwegestörungen effizient reduzieren. In Umgebungen, in denen Signale von verschiedenen Oberflächen reflektiert werden, beispielsweise in städtischen Gebieten oder in der Nähe großer Gebäude, trägt RHCP dazu bei, eine stabilere Verbindung zu GPS-Satelliten sicherzustellen. Dies führt zu genaueren Standortdaten und eignet sich daher ideal für Anwendungen, die eine hochpräzise Positionierung erfordern.
Gute LNA-Verstärkung und niedrige Rauschzahl: Die Antenne verfügt über eine LNA-Verstärkung (Low-Noise Amplifier) von 28 ± 2 dB und eine Rauschzahl von weniger als 1,5. Der hohe LNA-Gewinn verstärkt schwache GPS-Signale und verbessert so die Fähigkeit der Antenne, Signale von Satelliten zu erfassen. Gleichzeitig sorgt die niedrige Rauschzahl dafür, dass die verstärkten Signale sauber sind, wodurch Interferenzen minimiert und das Signal-Rausch-Verhältnis insgesamt verbessert werden. Diese Kombination ist entscheidend für einen zuverlässigen GPS-Empfang, insbesondere in Gebieten mit schwacher Signalabdeckung.
Mehrere Installationsoptionen: Der GL-DY226 bietet flexible Installationsmethoden, einschließlich magnetbasierter und klebebasierter Installationen. Die magnetische Option ermöglicht eine einfache Befestigung auf Metalloberflächen, beispielsweise auf Fahrzeugdächern. Die Klebeoption eignet sich für nichtmetallische Oberflächen oder wenn eine dauerhaftere Installation gewünscht wird. Diese Flexibilität erleichtert die Installation der Antenne in verschiedenen Umgebungen und passt sich so unterschiedlichen Gerätedesigns und Benutzeranforderungen an.
Langlebig und umweltfreundlich: Die Antenne ist ROHS-konform, was bedeutet, dass sie strenge Umweltstandards erfüllt. Darüber hinaus verfügt es über eine Schutzart von IP65 bis IP67 (mit Ausnahme des Kabelausgangs), was es äußerst resistent gegen Staub und Wasser macht. Darüber hinaus widersteht es Vibrationen (10 bis 55 Hz mit 1,5 mm Amplitude für 2 Stunden) und kann in einem weiten Temperaturbereich von - 40 °C bis + 85 °C und einem Luftfeuchtigkeitsbereich von 5 bis 95 % betrieben werden. Aufgrund dieser Eigenschaften eignet es sich sowohl für den Innen- als auch für den Außeneinsatz in verschiedenen rauen Umgebungen.
Anwendungsszenarien
Flottenmanagement: Verfolgen Sie Fahrzeuge in Echtzeit mit stabilen GPS-Signalen.
Asset-Tracking: Überwachen Sie hochwertige Fracht über IoT-fähige Geräte.
Drohnennavigation: Behalten Sie bei Luftaufnahmen eine genaue Positionierung bei.
Maritime Anwendungen: Navigieren von Booten oder Bojen bei rauem Wetter.
Feldforschung: Unterstützung der Datenerfassung im Freien in extremen Klimazonen.
FAQ
F: Ist diese Antenne mit GLONASS oder Galileo kompatibel?
A: Nein, es unterstützt nur GPS L1 (1575,42 ± 1 MHz).
F: Welche Anschlüsse sind verfügbar?
A: FAKRA C blaue oder SMA-Stecker (beim Kauf angeben).
F: Kann es bei starkem Regen verwendet werden?
A: Ja, die Schutzart IP67 schützt vor dem Eindringen von Wasser (Kabelauslass ausgenommen).
F: Welche Kabellänge ist im Lieferumfang enthalten?
A: Die Standardlänge des RG174-Kabels beträgt 2 Meter; Sonderlängen auf Anfrage möglich.
F: Wie gewährleistet man eine sichere Montage auf Metalloberflächen?
A: Verwenden Sie den eingebauten Magneten für eine starke Haftung oder tragen Sie den 3M-Kleber für eine dauerhafte Installation auf.
F: Ist eine externe Stromversorgung erforderlich?
A: Wird mit 3–5 V Gleichstrom betrieben, verbraucht nur 5–15 mA und ist mit den meisten eingebetteten Systemen kompatibel.
F: Ist nach der Installation eine Kalibrierung erforderlich?
A: Nein – sein stabiles Axialverhältnis (≤3 dB) gewährleistet eine konstante Leistung.
F: Hält es Fahrzeugvibrationen stand?
A: Ja, 2 Stunden lang bei Vibrationen von 10–55 Hz getestet, für den Einsatz im Automobil geeignet.
