GL-DY008F
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Artikel | Spezifikationen | |
Antenne | Frequenzbereich | 1565,42-1605,89 MHz |
Bandbreite | 40 MHz min. (10 dB Rückflussdämpfung | |
Polarisation | RHCP | |
Axiales Verhältnis | 3dB(max) | |
VSWR | ≦1,5 | |
Impedanz | 50ῼ | |
Gewinnen | 2 dBi (Zenit) | |
Dimensions | 25*25*4mm | |
LNA | Gewinnen | 27 dB ± 3 dB typisch (DC = 3 V) |
Rauschzahl | 1,20 dB max. (DC=3V) | |
Filtereinfügedämpfung | <3dB | |
Stromspannung | 2,75-5V | |
Aktuell | 16 ± 2 mA (DC = 3 ± 0,5 V) | |
Unterdrückung externer Störungen | Mindestens 35 dB (800 MHz–950 MHz) | |
1800 MHz-1990 MHz | ||
Technische Daten | Radom-Dimension | 48,4×36,9×16MM |
Radommaterial | ABS | |
Gewicht | 75 ± 5 g | |
Stecker | Fakra C weiblich oder SMA | |
Radomfarbe | Schwarz | |
Kabelmodell | RG174,schwarz | |
Kabellänge | 3m | |
Besonderheit | Hohe Stabilität, Linearität, Konsistenz, hohe Verstärkung, Unterdrückung von Störungen außerhalb des Bandes, geringes Rauschen | |
Anwendung | Automobilnavigation, Logistikpositionierung usw | |
Antennentests
|
|
| Gewinntests | VSWR-Test |
|
|
Prüfgeräte | Strahlungsmuster |
Differenzierungsvergleich
| Vergleichsmaße | GL-DY008F | GL-DY008 |
| Kernpositionierung | Navigationspositionierungsantenne (GLONASS/GPS-Unterstützung) | GPS/Glonass-Magnetantenne |
| Frequenzbereich | 1565,42–1605,89 MHz | 1575,42 ± 1 MHz/1601–1610 MHz |
Gewinnen | Antennengewinn: 2 dBi (Zenith) LNA-Gewinn : 27 dB ± 3 dB typ. (DC = 3 V) | LNA-Verstärkung: 28 ± 2 dB |
| Stecker | Fakra C weiblich oder SMA | SMA-Stecker |
Produkteinführung

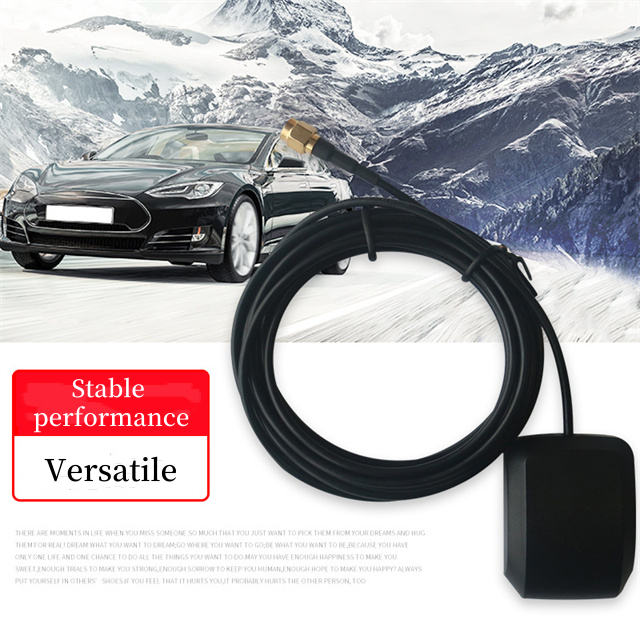

Hohe Verstärkung und Stabilität: Der GL – DY008F bietet eine Verstärkung von 2 dBi im Zenit und sorgt so für einen stabilen Signalempfang innerhalb seines Frequenzbereichs von 1565,42 – 1605,89 MHz. Dieser hohe Gewinn ist für Anwendungen von Vorteil, die eine zuverlässige Signalstärke erfordern, wie z. B. Automobilnavigation und Logistikpositionierung.
Geringe Rauschzahl: Mit einer maximalen Rauschzahl von 1,20 dB (DC = 3 V) minimiert die Antenne Signalstörungen. Diese Eigenschaft des geringen Rauschens ist entscheidend für eine klare und genaue Datenübertragung, insbesondere in Szenarien, in denen Rauschen die Kommunikation stören kann, wie z. B. in Fahrzeug-zu-Fahrzeug-Kommunikationssystemen.
Gute Bandbreite und Rückflussdämpfung: Die Bandbreite beträgt mindestens 40 MHz (10 dB Rückflussdämpfung), was eine effiziente Signalübertragung ermöglicht. Die große Bandbreite stellt sicher, dass die Antenne eine Reihe von Frequenzen innerhalb ihres Betriebsbands verarbeiten kann, während die geringe Rückflussdämpfung die Signalreflexion reduziert und so die Signalqualität optimiert.
Effektive Interferenzunterdrückung: Der GL - DY008F bietet eine externe Interferenzunterdrückung von mindestens 35 dB in den Bändern 800 MHz - 950 MHz und 1800 MHz - 1990 aMHz. Durch diese Funktion eignet es sich für den Einsatz in Umgebungen mit mehreren Funksignalen, da es unerwünschte Signale herausfiltern und eine stabile Verbindung aufrechterhalten kann.
Kompaktes und leichtes Design: Mit einer Größe von 25254 mm und einer Radomabmessung von 48,4 x 36,9 x 16 mm und einem Gewicht von 75 ± 5 g ist die Antenne kompakt und leicht. Dies erleichtert den Einbau in verschiedene Geräte, beispielsweise in Fahrzeugnavigationssysteme und Logistik-Tracking-Geräte, ohne übermäßiges Gewicht hinzuzufügen oder viel Platz zu beanspruchen.
Anwendungsszenarien
Kfz-Navigationssysteme : Verbessert die GPS-Genauigkeit für die Fahrzeugverfolgung in Echtzeit.
Logistik- und Flottenmanagement : Bietet zuverlässige Positionierung für die Frachtüberwachung.
Outdoor-Abenteuerausrüstung : Unterstützt Handheld-Geräte in abgelegenem oder rauem Gelände.
Intelligente Landwirtschaft : Integriert sich in IoT-Geräte für Präzisionslandwirtschaft.
FAQ
F: Welche Steckertypen sind verfügbar?
A: Zu den Optionen gehören Falxra C-Buchsen- oder SMA-Anschlüsse für eine flexible Integration.
F: Ist die Antenne wasserdicht?
A: Das ABS-Radom und das robuste Design gewährleisten Staub- und Feuchtigkeitsbeständigkeit (IP67 abgeleitet).
F: Welche Stromversorgung benötigt der LNA?
A: Betrieb bei 2,75–5 V mit geringem Stromverbrauch (16 ± 2 mA bei 3 V), ideal für batteriebetriebene Geräte.
F: Funktioniert diese Antenne mit GLONASS/Galileo-Systemen?
A: Ja, sein großer Frequenzbereich unterstützt Multi-GNSS-Kompatibilität.
F: Wie lang ist das Kabel?
A: Enthält ein 3 Meter langes RG174-Kabel zur einfachen Installation in Fahrzeugen oder Geräten.
F: Unterdrückt es 4G/5G-Interferenzen?
A: Ja, es bietet eine Unterdrückung von >35 dB für die Bänder 800–950 MHz und 1800–1990 MHz.
F: Wie groß ist der Gewinn im Zenit?
A: Liefert 2 dBi Gewinn im Zenit für den direkten Empfang von Satellitensignalen.
