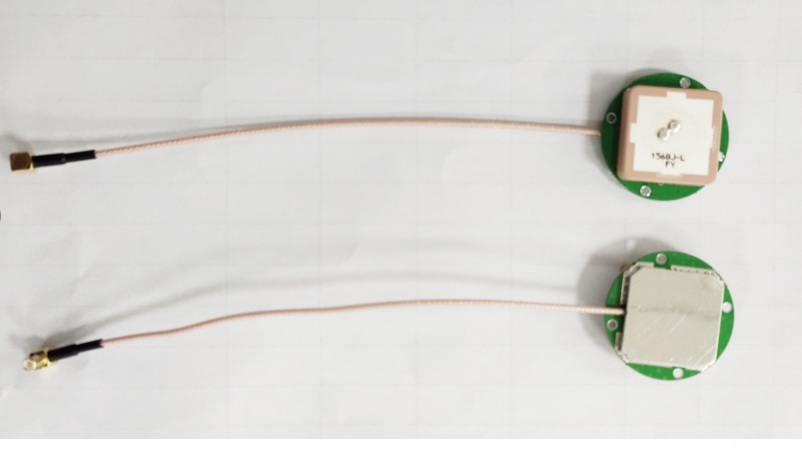

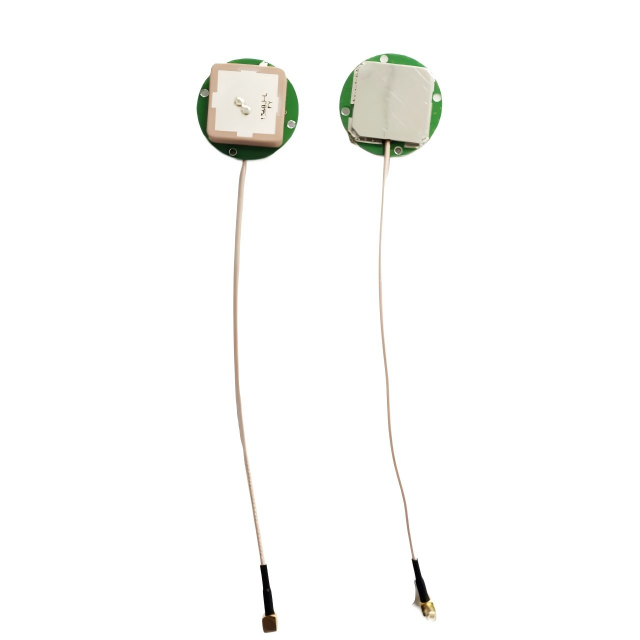

GL504D
Asialeren
8517710000
100 STÜCK
akzeptiert
1000PC/Tage
| Menge: | |
|---|---|
Artikel | Spezifikationen | |
Antenne 2 Stifte | Frequenzbereich | 1561,098 ~ 1602 MHz |
Polarisation | RHCP | |
Gewinnen | 4dBic@70*70mm GP | |
VSWR | <1,5 | |
Impedanz | 50 Ω | |
Axiales Verhältnis | ≤2dB (Zenit) | |
Dimension | 25*25*6mm | |
LNA | Gewinnen | 28 ± 2 dB |
Rauschzahl | ≤1,0 dB | |
Versorgungsspannung | 3,3 ± 0,3 V Gleichstrom | |
Aktueller Verbrauch | ≤24mA@3.3V DC | |
VSWR | <2,0 | |
Mechanisch | Kabel | RF1.37 oder andere |
Stecker | IPEX oder andere | |
Montagemethode | Eingebettet | |
Umweltfreundlich | Betriebstemperatur | -40℃~+85℃ |
Relative Luftfeuchtigkeit | Bis zu 95 % | |
Vibration | 10 bis 55 Hz mit 1,5 mm Amplitude 2 Stunden | |
Umweltfreundlich | ROHS-konform | |
Produkteinführung
1. Extremer Lärmschutz
Eine Rauschzahl von ≤ 1,0 dB (branchenführend) in Verbindung mit einem LNA mit 28 ± 2 dB Verstärkung verbessert die Empfangsempfindlichkeit bei schwachen Signalen erheblich und eignet sich daher für den Einsatz in Tiefgaragen und dicht besiedelten Gebäuden.
2. Vibrationsfestigkeit in Militärqualität
Hat einen 2-stündigen Vibrationstest mit 10–55 Hz/1,5 mm Amplitude bestanden (das Dreifache des nationalen Standards) und erfüllt damit die Anforderungen von Umgebungen mit hohen Vibrationen wie Baumaschinen und Geländefahrzeugen.
3. Präzise Positionierungsleistung
▸ Axialverhältnis ≤ 2dB (Zenitrichtung)
▸ Frequenzbandabdeckung: 1561–1602 MHz (GPS L1/Beidou B1 kompatibel)
▸ 4 dBIC-Verstärkung unter der Bodenebene bei einer Grundfläche von 70 x 70 mm
4. Ultra-Low-Power-Integration
• 3,3 V ± 0,3 V Stromversorgung, Stromverbrauch ≤ 24 mA (60 % Reduzierung im Vergleich zur vorherigen Generation)
• Unterstützt Mikroschnittstellen wie IPEX/RF1.37 und verfügt über eine Unterputz-Installationsdicke von nur 6 mm
5. Umweltverträglichkeit
Großer Betriebstemperaturbereich von -40 °C bis 85 °C + 95 % Luftfeuchtigkeitstoleranz
ROHS-zertifizierter, bleifreier Herstellungsprozess
Anwendungsszenarien
Intelligente Terminals im Fahrzeug: T-BOX, Flottenmanagementsysteme
Steuerung von Baumaschinen: Positionierung und Überwachung von Baggern/Kranen
UAV-Kernmodule: Flugsteuerungs-, Navigations- und Datenübertragungssysteme
Industrielles IoT: Intelligente Messgeräte, Asset-Tracking-Tags
Spezialausrüstung: Positionierung des Feuerwehrhelms, Notfallrettungsausrüstung
FAQ
F: Unterstützt es das Galileo-System?
A: Es deckt das Frequenzband 1561–1602 MHz ab und ist mit dem Galileo E1-Signal (1575,42 MHz) kompatibel. Der Empfänger muss die Dekodierung unterstützen.
F: Ist eine 70×70 mm große Grundplatte obligatorisch?
A: Ja. Der Gewinn von 4 dBic basiert auf Tests mit dieser Größe. Eine unzureichende Masseebene führt zu einer verringerten Verstärkung (ca. 1,2 dB Verstärkungsreduzierung pro 50 % Flächenreduzierung).
F: Wie wähle ich die Länge des IPEX-Schnittstellenkabels aus?
A: Das Standard-RF1.37-Kabel (Länge nicht angegeben) ist verfügbar. Benutzerdefinierte Längen von 10 cm bis 1 m werden unterstützt. Für die Übertragung über große Entfernungen wird eine geschirmte Hülse empfohlen.
F: Kann es mit Geräten in Metallgehäusen verwendet werden?
A: Direkt über der Antenne muss ein Freiraum von 15 mm oder mehr eingehalten werden. Das Metallgehäuse muss mit einer 70×70 mm großen Grundplatte verbunden werden.
F: Kann ein 3,3-V-Netzteil an ein 5-V-Netzteil angeschlossen werden?
A: Streng verboten! Der Spannungsbereich ist streng auf 3,0–3,6 V begrenzt. Überspannung beschädigt den LNA-Chip.
F: Wie ändert sich das Achsenverhältnis bei Neigungswinkeln?
A: ≤2 dB im Zenit, typischerweise ≤3,5 dB bei 30° Elevation (kontaktieren Sie den technischen Support für einen Testbericht).
F: Wie groß ist die LNA-Verstärkungsbandbreite?
A: Die Bandbreite ist nicht angegeben, aber ein VSWR <2,0 gewährleistet einen effektiven Betrieb im gesamten 1561-1602-MHz-Band.
