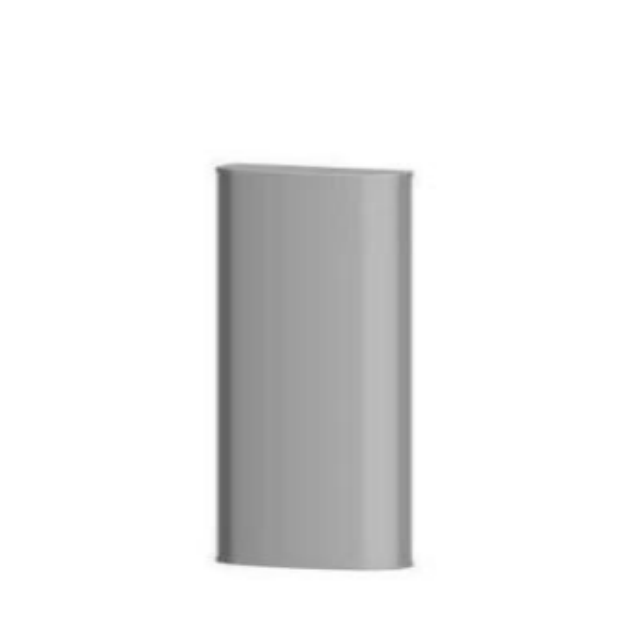

GL1726VH20-36
Asialeren
8517710000
5Stk
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |||
Frequenzbereich (MHz) | B1 | B2 | B3 |
1710-2690 | 1710-2690 | 1710-2690 | |
Polarisation | ±45° | ||
Mittlere Neigungsverstärkung (dBi) | 20.0 | 21.0 | 21.5 |
Verstärkung (dBi) | 21±2 | 21±2 | 21±2 |
Horizontale 3 dB Strahlbreite (°) | 22±2 | ||
Vertikale 3 dB Strahlbreite (°) | 22±2 | ||
Verhältnis von vorne nach hinten (dB) | ≥25 | ||
Kreuzpolarisationsverhältnis (dB) | >15(±60°≥8) | ||
Elektrische Abwärtsneigung (°) | 2-10 | ||
Nebenkeulenunterdrückung (dB) Die erste Nebenkeule über der Hauptkeule ) |
≥15 | ||
VSWR | <1,5 | ||
Isolierung : Im System (dB) | ≥25 | ||
Intermodulation dritter Ordnung (dBm) (2×43 dBm Trägereingangsleistung ) | ≤-105 | ||
Portimpedanz (Ω) | 50 | ||
Maximale Eingangsleistung pro Port (W) bei 50 °C | 300 | ||
ESC-Typ | TRCU-TM10P1V01 (eingebaut, eingebaut ) | ||
ESC- Schnittstelle | AISG 2.0 SRET | ||
Blitzschutz | DC-Erdung | ||
Mechanische Spezifikationen | |||
Anschlüsse | 4,3-10 weiblich*6 | ||
Standort des Anschlusses | unten | ||
Größe (lang×Breite×hoch) (mm) | 1195*448*200 | ||
Verpackungsgröße (mm) | Abhängig von der tatsächlichen Situation | ||
Antennengewicht (kg) | 25 | ||
Montagegewicht (kg) | 3 | ||
Packgewicht (kg) | 28 | ||
Windlast (N, vorhanden 150 km/h)Vorne/Seite/Hinten | 949/326/1127 | ||
Maximale Gegenwindgeschwindigkeit (km/h) | 216 | ||
Radommaterial | Hochwertiges Fiberglas | ||
Radomfarbe | Weiß | ||
Mechanische Neigung (°) | 0-15 | ||
Betriebstemperatur ( ℃ ) | -50~65 | ||
Poldurchmesser (mm) | Ф50~Ф115 | ||
Montageteilemodell | 51AA | ||
① Breitbandabdeckung und Multiband-Kompatibilität
Unterstützt das gesamte Frequenzband von 1710–2690 MHz, einschließlich B1/B2/B3, wodurch es für 4G/LTE- und 5G-Netzwerke geeignet ist. Dieses einzelne Gerät bietet mehrere Verwendungsmöglichkeiten und reduziert die Bereitstellungskosten.
② Hohe Verstärkung und präzise Strahlsteuerung
Die Verstärkung erreicht 21 ± 2 dBi, mit horizontalen und vertikalen Strahlbreiten von 22 ± 2° und einem Vorder-zu-Rücken-Verhältnis von ≥25 dB, was eine fokussierte Signalübertragung und eine längere, stabilere Abdeckung gewährleistet.
③ Elektrisch verstellbare Abwärtsneigung + mechanische Abwärtsneigung
Unterstützt eine elektrische Abwärtsneigung von 2–10° und eine mechanische Abwärtsneigung von 0–15° und ermöglicht so eine flexible Anpassung der Abdeckung, optimiert die Netzwerkleistung und reduziert Störungen.
④ Hochschützendes und langlebiges Design
Ausgestattet mit einem hochwertigen Fiberglas-Radom funktioniert es in einem Temperaturbereich von -50 °C bis 65 °C und hält Windlasten von bis zu 216 km/h stand, wodurch es für extreme Außenumgebungen geeignet ist.
⑤ Intelligente Schnittstelle und hohe Kompatibilität
Die integrierte AISG 2.0 SRET-Schnittstelle unterstützt die elektrische Ferneinstellung; Sechs 4,3-10-Buchsenanschlüsse mit ≥25 dB Isolierung sind mit gängigen Basisstationsgeräten kompatibel.
Anwendungsszenarien
Einsatz von Basisstationen in städtischen und vorstädtischen Gebieten: Geeignet für die Signalabdeckung und Kapazitätserweiterung in Gebieten mit hoher Benutzerdichte.
Kommunikation in ländlichen und abgelegenen Gebieten: Hohe Verstärkung sorgt für Signalübertragung über große Entfernungen.
Indoor Distribution System (DAS): Dient als Signalquellenantenne in großen Veranstaltungsorten wie Einkaufszentren, Flughäfen und Stadien.
Netzwerkerweiterung und -aktualisierung: Unterstützt mehrere Frequenzbänder und ermöglicht so einen reibungslosen Übergang von 4G zu 5G.
Temporärer Kommunikationsstandort: Ideal für Notfallkommunikation, vorübergehende Abdeckung bei Veranstaltungen und anderen Szenarien.
FAQ
F: Welche Netzwerkbänder unterstützt diese Antenne?
A: Es unterstützt das gesamte Frequenzband 1710–2690 MHz, deckt 4G/LTE und ausgewählte 5G-Bänder ab und ist mit mehreren Kommunikationsbändern wie B1/B2/B3 kompatibel.
F: Wie groß ist der Antennengewinn? Ist es verstellbar?
A: Die Verstärkung beträgt 21 ± 2 dBi und ist nicht einstellbar. Der Abwärtsneigungswinkel kann jedoch elektrisch eingestellt werden (2–10°), um den Signalabdeckungswinkel zu optimieren.
F: Unterstützt die Antenne die Fernbedienung?
A: Ja, es verfügt über eine integrierte AISG 2.0 SRET-Schnittstelle, die die elektrische Ferneinstellung und -überwachung unterstützt.
F: Wie wird die Antenne montiert?
A: Es kann mit dem mitgelieferten Montagematerial (Modell 51AA) an einer Stange mit einem Durchmesser von 50–115 mm montiert werden. Der Abwärtsneigungswinkel ist mechanisch von 0-15° einstellbar.
F: Ist die Antenne blitzsicher?
A: Ja, es verfügt über eine Gleichstromerdung zum Blitzschutz, was die Sicherheit bei der Verwendung im Freien erhöht.
F: Welche Steckertypen und welche Anzahl gibt es?
A: An der Unterseite der Antenne befinden sich sechs 4,3-10-Buchsen.
