GL-DY7040VH7
Asialeren
8517710000
Dual-Polarized Broadband Wall Mount Antenna GL-DY7040VH7.pdf
50
Akzeptiert
200/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |||
Frequenzbereich – MHz | 698-960 | 1710-2700 | 3400-4000 |
Polarisation | V+H | ||
VSWR | ≤2,0 | ≤2,0 | ≤2,0 |
Verstärkung – dBi | 6 | 7 | 8 |
Horizontale Strahlbreite | 90°-80° | 80°-70° | 65°-60° |
Breite des vertikalen Strahls | 80°-70° | 65°-60° | 55°-50° |
Verhältnis von vorne nach hinten: dB | ≥10 | ≥13 | ≥15 |
Isolation zwischen Ports – dB | ≥23 | ||
Intermodulation IM3(2x33dBm)- dBc | ≤-140 | ||
Eingangsimpedanz-Ω | 50 | ||
Maximale Eingangsleistung: W | 50 | ||
Blitzschutz | Gleichstrommasse | ||
Mechanische Spezifikationen | |||
Eingangsanschlusstyp | 2×NK | ||
Installation | Montage an der Wand | ||
Abmessungen: mm | 400×180×62 | ||
Antennengewicht-KGS | 1.5 | ||
Strahlungselementmaterial | KI | ||
Radommaterial | ABS | ||
Radomfarbe | Weiß | ||
Betriebstemperatur | -40°C bis +65°C | ||
Differenzierungsvergleich
P/N | GL-DY7040VH7 | GL-DY7027S | GL-DY7027HV |
Gewinnen | 6-8 | 6,5-9,0 | 3,0-4,5 |
VSWR | 2.0 | 1.7 | 1.8 |
Produkteinführung
① Intelligente Tri-Band-Abdeckung
698–960 MHz (4G Low-Band) + 1710–2700 MHz (4G High-Band/5G n3) + 3400–4000 MHz (5G n78/n77) passen sich an globale Trägerfrequenzbänder an und gewährleisten so die Kompatibilität mit mehreren Netzwerkgenerationen mit einem einzigen Gerät.
② Dual-polarisierte Signalverstärkung
Gleichzeitiges Senden und Empfangen mit vertikaler und horizontaler Doppelpolarisation und einer Portisolation von ≥23 dB verdoppelt die Datenkapazität und verringert so die Überlastung in Konferenzräumen und Werkstätten, in denen mehrere Geräte gleichzeitig laufen.
③ Gerichtete hochpräzise Abdeckung
8 dBi Spitzengewinn + 90° horizontaler Abstrahlwinkel, gepaart mit einem Vorder-zu-Rücken-Verhältnis von ≥15 dB, sorgt für eine um 60 % bessere Wanddurchdringung als Rundstrahlantennen und gewährleistet so eine präzise Abdeckung des Zielbereichs.
④ Hochleistungsdesign in Industriequalität
Der Luft- und Raumfahrt-Aluminiumkühler + ABS-Strahlungsschutz arbeitet in einem weiten Betriebstemperaturbereich von -40 °C bis 65 °C. Die ultrahohe Leistung von 50 W unterstützt den Einsatz auf Basisstationsebene und bietet eine Einbrennbeständigkeit von 10 Jahren.
⑤ Vereinfachte technische Bereitstellung
Mit einer Größe von 400 x 180 x 62 mm in einem kompakten Gehäuse sind die Schraubenlöcher für die Wandmontage mit standardmäßigen 86-Zoll-Boxen kompatibel. Duale NK-Schnittstellen unterstützen Aktiv-/Standby-Verbindungsredundanz und ermöglichen eine vollständige Bereitstellung in 30 Minuten.
Anwendungsszenarien
Smart Factory: Stabile Kommunikation für AGV-Navigationssysteme in Produktionslinien

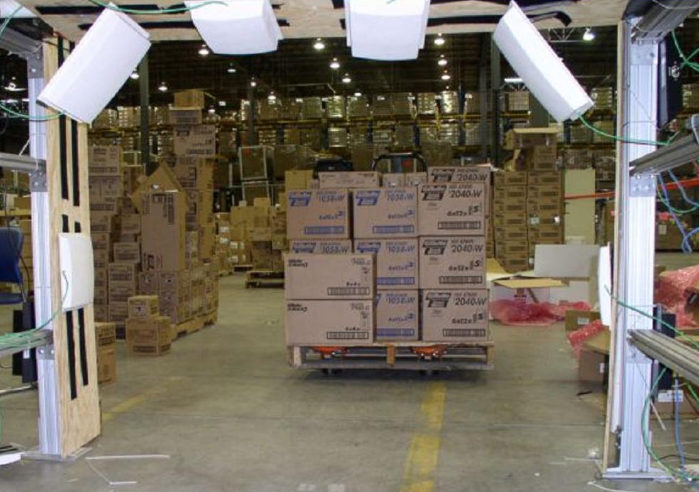

Smart Warehouse : Kein verpasstes Barcode-Scannen mit PDAs in Hochregalen
Enterprise Office: Optimierte 4K-Videokonferenzen in offenen Konferenzräumen
Digitales Gesundheitswesen : Echtzeitübertragung von Multiparameter-Monitoren auf Intensivstationen
Retail IoT: Zentralisiertes Aktualisierungssystem für elektronische Preisschilder in Supermärkten
Notfallkommando: Schnelle Bereitstellung privater 5G-Netzwerke in temporären Kommandozentralen
FAQ
F: Was ist der einzigartige Wert der V+H-Polarisation?
A: Durch die gleichzeitige Erfassung vertikaler (Mobiltelefonsignale) und horizontaler (CPE-/Kamerasignale) Signale wird die Kompatibilität mit mehreren Geräten um 70 % verbessert, sodass die Antenne nicht gedreht werden muss, um den Polarisationswinkel anzupassen.
F: Müssen beide NK-Schnittstellen angeschlossen werden?
A: Ein-Port-Betrieb ist möglich, aber eine Dual-Verbindung zur Bildung eines MIMO-Systems (zwei Einheiten sind für 4×4 MIMO erforderlich) erhöht die theoretische Datenrate um 300 %, was es empfehlenswert macht.
F: Welche 5G-Frequenzbänder werden vom 3400-4000-MHz-Band abgedeckt?
A: Es unterstützt n77 (3300–4200 MHz), n78 (3300–3800 MHz) und n79 (4400–5000 MHz) und ist mit globalen 5G SA/NSA-Netzwerken kompatibel.
F: Was bedeutet IM3 ≤ -140 dBC?
A: Es bietet eine extrem niedrige Intermodulationsverzerrung dritter Ordnung, gewährleistet eine Null-Bit-Fehlerrate in komplexen elektromagnetischen Umgebungen (z. B. Schweißwerkstätten) und ist EMV-Klasse B zertifiziert.
F: Wird der Aluminiumkühler oxidieren?
A: Es ist mit Luftfahrtaluminium eloxiert, hat einen Salzsprühtest von >500 Stunden und eine Lebensdauer von >15 Jahren in einer Umgebung mit 95 % Luftfeuchtigkeit.
F: Wie erfolgt der Blitzschutz?
A: Das Gehäuse verfügt über einen Erdungsbolzen (erfordert ein 4 mm² großes Kupferkabel ≥4 mm² zum Anschluss an das Erdungsnetz des Gebäudes) und verfügt über einen Überspannungsschutz von 6 kV (IEC 61000-4-5).
