GL1626VH33-20
Asialeren
8517710000
5Stk
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

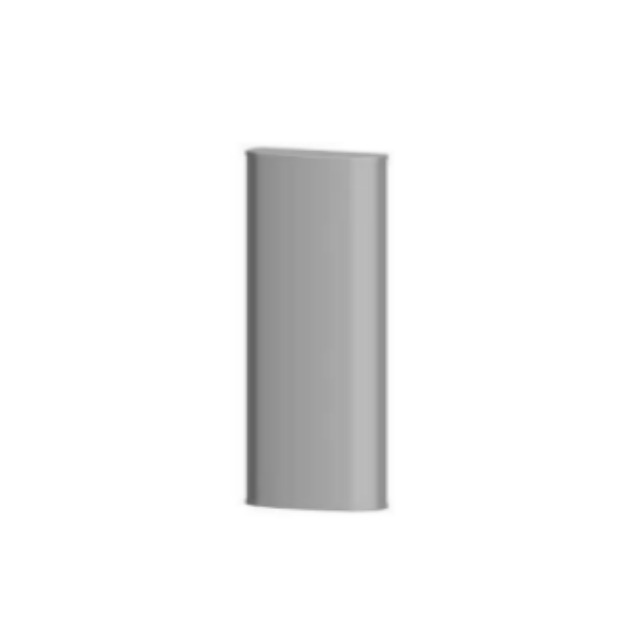

1695–2690 MHz Single-Band-2-Port-Panel-Antenne | |
GL1626VH33-20 | |
Elektrische Spezifikationen | |
Frequenzbereich-MHz | 1695-2690 |
Polarisation | ±45° |
Mittlerer Neigungsgewinn | 20 |
Gain-dBi | 20,3 ± 0,3 |
Horizontale Strahlbreite von 3 dB | 33±5 |
Vertikale Strahlbreite von 3 dB | 33±5 |
Verhältnis von vorne nach hinten – dB | ≥25 |
Kreuzpolarisation | >15(±60°≥8) |
Elektrische Abwärtsneigung | / |
Nebenkeulenunterdrückung für die erste Nebenkeule über dem Horizont | ≥15 |
VSWR | <1,5 |
Isolierung | ≥28 |
Abfang dritter Ordnung | ≤-105 |
Portimpedanz | 50 |
Maximale Ausgangsleistung pro Port | 300 |
Art der elektrischen Modulation | / |
Elektrisch modulierte Schnittstelle | / |
Blitzschutz | Gleichstrommasse |
Mechanische Spezifikationen | |
Eingangsanschlusstyp | 4,3-10Weiblich*2 |
Anschlussplatz | Unten |
Abmessungen-mm | 1450*280*90 |
Verpackungsgröße-mm | Es gilt die tatsächliche Situation. |
Antennengewicht-kg | 30 |
Windlast vorne/seitlich/hinten | 949/326/1127 |
Montagestück Gewicht | 3 |
Gewicht nach dem Verpacken | 33 |
Radommaterial | Hochwertiges FRP |
Radomfarbe | Weiß |
Mechanische Neigung | 0~15° |
Betriebstemperatur | -50°C~65°C |
Bewertete Windgeschwindigkeit – m/s | 60 |
Montagematerial -mm | ￠50～￠115 |
Montageteiltyp | 51AA |
Produkteinführung
1. High-Band- und High-Gain-Leistung erfüllt hohe Abdeckungsanforderungen.
Das Betriebsfrequenzband umfasst 1695–2690 MHz und unterstützt perfekt 4G/LTE und zukünftige mobile Kommunikationstechnologien. Eine Verstärkung von bis zu 20,3 dBi sorgt für eine Signalübertragung über große Entfernungen und eine effektive Hindernisdurchdringung und sorgt für starke Signalenergie für Makro-Basisstationen und Sektorabdeckung.
2. Die Dual-Port-Polarisierung von ±45° verbessert die Netzwerkkapazität und -stabilität.
Das Dual-Port-Design und die ±45°-Dual-Polarisationstechnologie unterstützen MIMO-Anwendungen (Multiple Input, Multiple Output). Die Inter-Port-Isolierung ≥28 dB reduziert effektiv Interferenzen, verbessert die Kanalkapazität und Datenraten erheblich und optimiert das Benutzererlebnis.
3. Präzise Strahllenkung für präzise Abdeckung des Zielbereichs.
Die horizontalen und vertikalen 3-dB-Strahlbreiten betragen jeweils 33° ± 5° und bilden einen präzisen Sektorstrahl, der wie ein „Scheinwerfer“ die Signalenergie innerhalb des Zieldienstbereichs konzentriert, wodurch Interferenzen mit benachbarten Zellen reduziert und die Effizienz der Frequenzwiederverwendung verbessert werden.
4. Robustes Design in Industriequalität, beständig gegen raue Außenumgebungen.
Ausgestattet mit einer hochwertigen Kuppel aus glasfaserverstärktem Kunststoff (FRP) und einem robusten 30-kg-Gehäuse funktioniert es stabil bei extremen Temperaturen von -50 °C bis +65 °C und hält Windgeschwindigkeiten von bis zu 60 m/s (ca. 216 km/h) stand, was es ideal für anspruchsvolle Außenumgebungen macht.
5. Leistungsstarke elektrische Spezifikationen gewährleisten einen zuverlässigen Systembetrieb.
Ein Spannungs-Stehwellenverhältnis (VSWR) von <1,5 und ein Vor-zu-Rück-Verhältnis von ≥25 dB sorgen für eine effiziente Signalübertragung und unterdrücken wirksam Rückwärtsstörungen. Der integrierte DC-Erdungs-Blitzschutz und die Unterstützung von bis zu 300 W Eingangsleistung pro Port erfüllen strenge Carrier-Grade-Standards.
Anwendungsszenarien
4G/LTE-Makro-Basisstations-Sektorabdeckung: Dient als zentrale Abdeckungsantenne für Basisstationen in städtischen, vorstädtischen und ländlichen Gebieten und stellt Benutzern in einem bestimmten Sektor hochwertige Mobilfunknetzdienste bereit.
Erweiterung und Optimierung der drahtlosen Netzwerkkapazität: Wird verwendet, um die Netzwerkkapazität in stark frequentierten Bereichen zu erhöhen oder ältere Antennen zu ersetzen, um Abdeckungslücken zu schließen und die Signalqualität zu verbessern.
Dedizierte Mobilkommunikationsnetzwerke: Werden in dedizierten Mobilkommunikationssystemen in Branchen wie Eisenbahnen, Häfen, Energieerzeugung und Öl eingesetzt und bieten zuverlässige, weitreichende drahtlose Konnektivität.
MIMO-Netzwerkbereitstellung: Durch die Nutzung ihrer Dual-Port-Funktionen kann die MIMO-Technologie in Szenarien implementiert werden, die einen verbesserten Datendurchsatz und Verbindungsstabilität erfordern.
Raue Gelände- und Klimaregionen: Mit seiner robusten Struktur und dem breiten Betriebstemperaturbereich eignet es sich für Kommunikationsstandorte in rauen Umgebungen wie Küstengebieten, hohen Bergen und hochgelegenen Gebieten.
FAQ
F: Was sind die Hauptanwendungen dieser Antenne?
A: Es ist in erster Linie für Makro-Basisstationen im Freien in 4G/LTE-Mobilkommunikationssystemen konzipiert und bietet eine leistungsstarke drahtlose Signalabdeckung für bestimmte Bereiche (Sektoren).
F: Was sind die Vorteile von „Dual-Port“ und „±45° Polarisation“?
A: Die Dual-Port-Antenne ermöglicht den Anschluss von zwei unabhängigen HF-Verbindungen. In Kombination mit der doppelten Polarisation von ±45° unterstützt es die MIMO-Technologie und erhöht dadurch die Netzwerkkapazität und die Datenübertragungsstabilität exponentiell, ohne die Frequenzbandbreite zu erhöhen.
F: Welche Abmessungen und welches Gewicht hat die Antenne? A: Die Antenne misst 1450 mm x 280 mm x 90 mm und wiegt etwa 30 kg. Stellen Sie sicher, dass der Mast und die Tragkonstruktion bei der Installation ausreichend stabil sind.
F: Welche Art von Stecker wird verwendet?
A: Die Antenne ist an der Unterseite mit zwei 4,3-10-Buchsen ausgestattet. Dieser Steckverbindertyp wird häufig in neuen Basisstationsgeräten verwendet und bietet eine hervorragende Leistung und eine kompakte Größe.
F: Gibt es bei der Installation irgendwelche Anforderungen an den Mastdurchmesser?
A: Ja. Die Montagehalterung ist für Masten mit Durchmessern zwischen 50 mm und 115 mm geeignet.
F: Was ist der Betriebstemperaturbereich?
A: Die Antenne kann bei extremen Umgebungstemperaturen von -50 °C bis +65 °C betrieben werden und ist daher für das Außenklima in den meisten Regionen der Welt geeignet.
