GL-DY004
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|

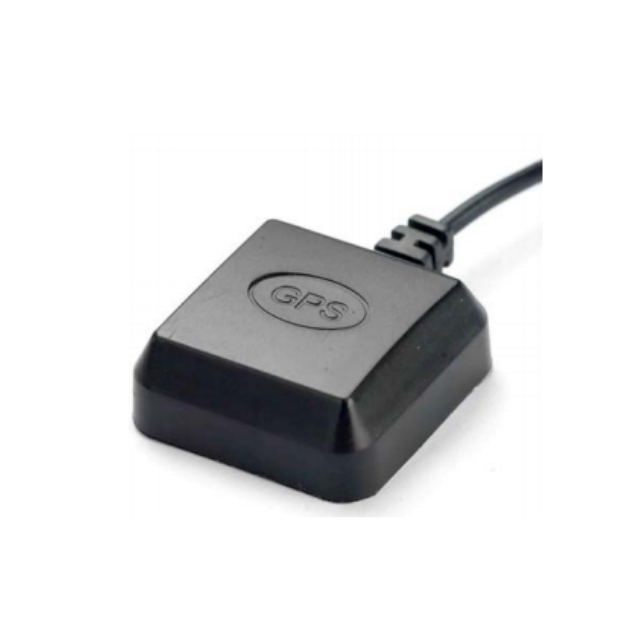

GPSGNSS-Antenne | |
GL-DY004 | |
Elektrischer Index | |
Frequenz-MHz | 1575.42-1610 |
VSWR | <1,5 |
Normale Impedanz-Ω | 50 |
Polarisation | RHCP |
Axiales Verhältnis | 3dB(max) |
LNA-Gewinn | 28dB ich |
Rauschzahl | <1,5 |
Versorgungsspannung | 2,2–5 V Gleichstrom |
Aktueller Verbrauch | <15mA |
Mechanischer Index | |
Kabeltyp | RG174 oder LMR100 |
Stecker | SMA-Stecker |

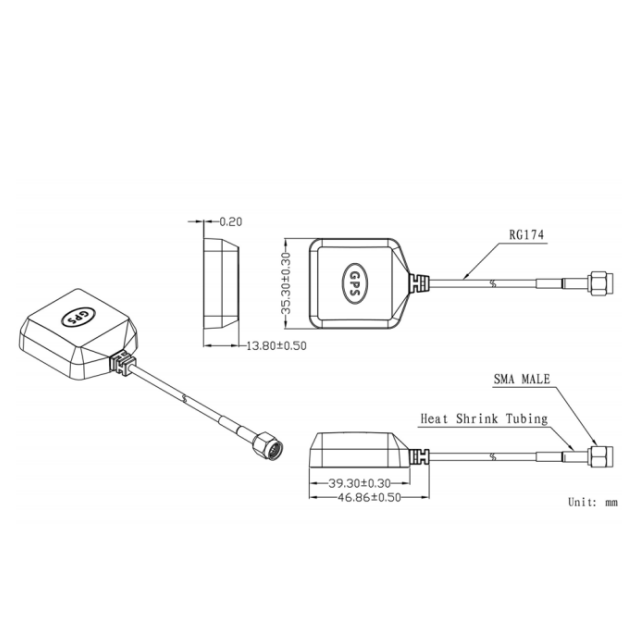

Antennenabmessung-mm | 39,3*35,3*13,8 |
Installationsmethode | Magnet oder Kleber |
Schutz vor Eindringen | IP65~IP67 (ohne Kabelausgang) |
Vibration | 10 bis 55 Hz mit 1,5 mm Amplitude 2 Stunden |
Umweltfreundlich | ROHS-konform |
Temperatur-℃ | -40～+85 |
Luftfeuchtigkeit-% | 5~95 |
Produkteinführung
1. Breitband-Präzisionspositionierung: Durch die Unterstützung des Frequenzbereichs von 1575,42–1610 MHz in Kombination mit dem RHCP-Zirkularpolarisationsdesign (Achsenverhältnis ≤ 3 dB) wird eine effiziente Satellitensignalerfassung auch in komplexen Umgebungen gewährleistet und die Positionierungsgenauigkeit und -stabilität verbessert.
2. Hochleistungs-Signalverarbeitung: Ausgestattet mit einem rauscharmen 28-dBi-Verstärker mit hoher Verstärkung (Rauschzahl <1,5 dB) verbessert er effektiv den schwachen Signalempfang, reduziert Umgebungsstörungen und sorgt für genaue Positionierungsdaten.
3. Flexible Installation und Anpassungsfähigkeit: Erhältlich mit magnetischen oder klebenden Montageoptionen, wird es mit einem SMA-Stecker und einem RG174/LMR100-Kabel zur schnellen Anpassung an eine Vielzahl von Geräten geliefert und erfüllt Installationsanforderungen in verschiedenen Szenarien.
4. Hohe Anpassungsfähigkeit an die Umwelt: Mit der Schutzart IP65-IP67 (ohne Kabelausgang) arbeitet es stabil in einem weiten Temperaturbereich von -40 °C bis +85 °C und 5 % bis 95 % Luftfeuchtigkeit. Es hat außerdem Vibrationstests bei 10–55 Hz bestanden und ist somit für raue Außenumgebungen geeignet.
5. Energiesparend und umweltfreundlich: Entspricht den ROHS-Umweltstandards und verfügt über ein 2,2–5 V DC breites Netzteil und einen Stromverbrauch von weniger als 15 mA, was einen geringen Stromverbrauch bei gleichbleibender Leistung gewährleistet und es für den langfristigen Einsatz im Freien geeignet macht.
Anwendungsszenarien
Fahrzeugnavigation: Magnetische Dachmontage, Anti-Vibrations-Design für raues Gelände
Schiffspositionierung: IP67 wasserdicht für Umgebungen mit hoher Luftfeuchtigkeit und Salznebel auf See
UAV-Kartierung: 28 dBi Verstärkung sorgt für Signalstabilität in großen Höhen
Landmaschinen: Großer Betriebstemperaturbereich (-40 °C bis 85 °C) für Einsätze bei extremer Kälte und hohen Temperaturen
IoT-Asset-Tracking: Der extrem niedrige Stromverbrauch von <15 mA verlängert die Batterielebensdauer des Ortungsgeräts
FAQ
F: Welchen Frequenzbereich unterstützt der GL-DY004?
A: Es unterstützt den Frequenzbereich von 1575,42–1610 MHz.
F: Welchen Polarisationstyp hat diese Antenne?
A: Es verwendet RHCP.
F: Wie hoch ist der Gewinn des LNA im GL-DY004?
A: Der LNA-Gewinn beträgt 28 dBi.
F: Welche Stromversorgung benötigt die Antenne?
A: Es funktioniert mit einer 2,2–5 V DC-Stromversorgung.
F: Wie wird die Antenne installiert?
A: Die Installation kann per Magnet oder Kleber erfolgen.
F: Wie hoch ist der Schutzgrad der Antenne?
A: Es verfügt über die Schutzart IP65~IP67
