GL301
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Eigenschaften | |||
Antenne | |||
Antenne | 1 | Antennenmodell | GPS- Kompass GLONASS GALILEO |
2 | Nennfrequenz | GPS L1: 1575,42 ± 1,023 MHz, L2: 1227 ± 1,023 MHz; L5 : 1176 ± 1,023 MHz Kompass B1: 1561 ± 2,046 MHz, B2: 1207 ± 2,046 MHz, B3: 1268 ± 10,23 MHz; GLONASS L1=1602+0,5625*k(MHz), L2=1246+0,4375*k(MHz) GALILEO E1: 1575.42 | |
3 | Frequenzbereich | 1197-1278/ 1559-1612 MHz | |
4 | VSWR | ≤2 ,0 | |
5 | Axiales Verhältnis | Höhe 90 °: ≤ 3, Höhe 15 °:≤5 | |
6 | Gewinnen | Elevation 90 °: ≥6, Elevation 20 °: ≥0 Ebene | |
7 | Von vorne nach hinten Power | ±60° ≥15dB | |
8 | Phasenzentrum (mm) | <2 | |
9 | Impedanz | 50Ω | |
10 | Polarisation | RHCP | |
LNA | 1 | LNA-Gewinn | 38 ± 2 dB |
2 | VSWR | <2 | |
3 | Rauschzahl | <1,0 | |
4 | Gleichspannung | 3,3 ~ 12 V | |
5 | Aktuell | 25–40 mA | |
Produkteinführung
Universelle Kompatibilität

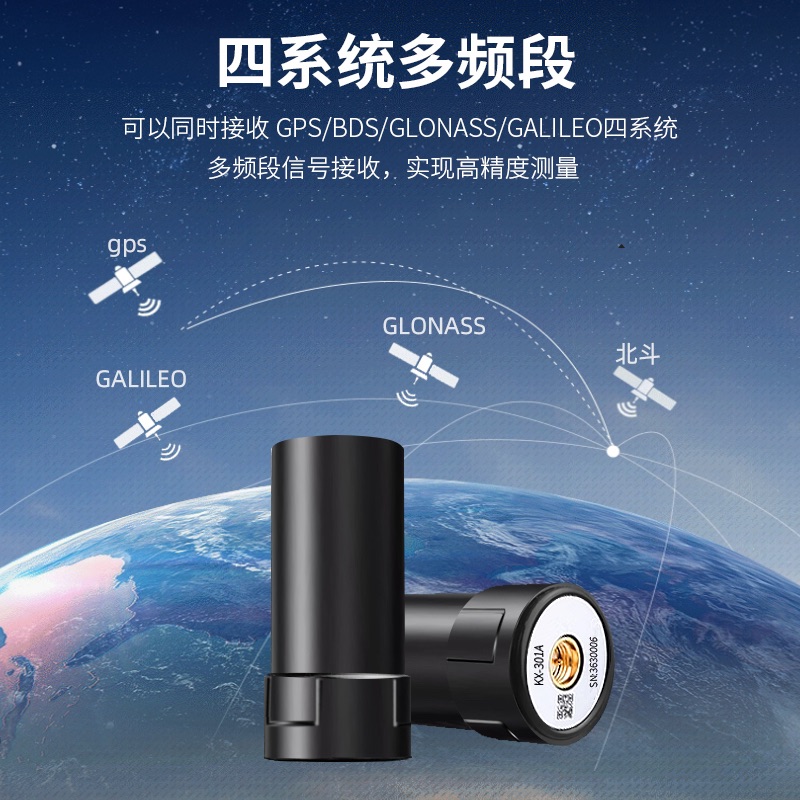

Unterstützt alle wichtigen globalen Navigationssysteme (GPS L1/L2/L5, GLONASS, Galileo, Compass B1/B2/B3) im Frequenzbereich von 1197–1612 MHz und gewährleistet so eine globale Positionierungsabdeckung.
Hochempfindliche Leistung
Der integrierte rauscharme 38-dB-Verstärker (LNA) mit einer Rauschzahl von <1,0 erfasst schwache Signale in anspruchsvollen Umgebungen, während eine Phasenmittenstabilität von <2 mm eine Genauigkeit im Zentimeterbereich gewährleistet.
Überlegene Signalqualität
≤2,0 VSWR und rechtszirkulare Polarisation (RHCP) minimieren Signalverluste. Axiales Verhältnis ≤3 (bei 90°-Elevation) und Vorder-zu-Rücken-Verhältnis ≥15 dB unterdrücken Mehrwegestörungen.
Robust und energieeffizient.
Ein breiter Spannungseingang (3,3 V–12 V) und ein geringer Stromverbrauch (25–40 mA) machen es ideal für batteriebetriebene Feldgeräte wie Drohnen und tragbare Geräte.
Optimiertes Strahlungsmuster.
Hohe Verstärkung (≥6 dB im Zenit, ≥0 dB bei 20° Elevation) und eine breite ±60°-Abdeckung sorgen für eine gleichbleibende Leistung bei unterschiedlichen Installationswinkeln und beweglichen Plattformen.
Anwendungsszenarien
Präzisionslandwirtschaft: RTK-gesteuerte Traktoren, die eine Mehrbandkorrektur erfordern
Vermessung und Kartierung: Basisstationen benötigen ein stabiles Phasenzentrum für geodätische Arbeiten
Seenavigation: Segelboote im offenen Wasser, die eine GLONASS/Galileo-Abdeckung erfordern

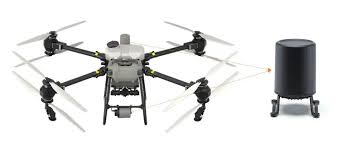

Drohneneinsätze: UAVs führen LiDAR-Vermessungen in städtischen Schluchten durch
IoT-Tracker: Langfristige Anlagenüberwachung bei geringem Stromverbrauch
FAQ
F: Unterstützt diese Antenne moderne GPS L5-Signale?
A: Ja, es unterstützt vollständig GPS L5 (1176 ± 1,023 MHz) für hochpräzise Anwendungen.
F: Welche Stromversorgung wird benötigt?
A: Es arbeitet mit 3,3 V–12 V Gleichstrom und verbraucht nur 25–40 mA Strom.
F: Ist der LNA in die Antenne integriert?
A: Ja, es enthält einen LNA mit 38 dB Verstärkung und einer Rauschzahl von <1,0.
F: Kann es für Kompassanwendungen verwendet werden?
A: Auf jeden Fall, es unterstützt die Compass B1/B2/B3-Frequenzen (1561/1207/1268 MHz).
F: Wie hoch ist die Phasenzentrumsstabilität?
A: Kritisch für die Vermessung – behält einen Phasenmittenversatz von <2 mm bei.
F: Wie funktioniert es in Szenarien mit geringer Höhe?
A: Hält eine Verstärkung von ≥0 dB bei 20° Elevation und ein Axialverhältnis von ≤5 bei 15° aufrecht.
F: Ist es für mobile Installationen geeignet?
A: Ja, das Abdeckungsmuster von ±60° ist ideal für Fahrzeuge/Schiffe.
F: Welchen Steckertyp wird verwendet?
A: Standardimpedanz 50 Ω.
