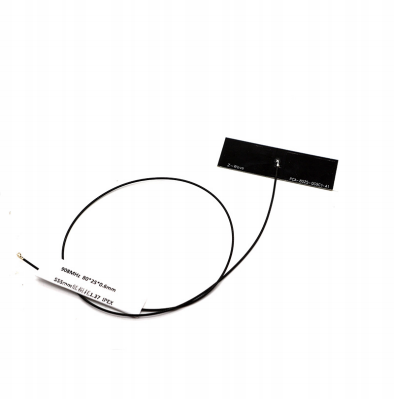

GL156
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Passive elektrische Spezifikationen | |
Frequenzbereich | 698-960 MHz 1710-2690 MHz |
Eingangsimpedanz | 50Ω |
VSWR | ≤ 2,5 |
Gewinnen | ≤5dBi |
Polarisation | Linear |
Mechanische Spezifikationen | |
Antennengröße | Antennengröße |
Gehäuse | Leiterplatte |
Steckertyp | IPEX |
Arbeitstemperatur | -40 °C bis +85 °C |
Radomfarbe | Schwarz |
Produkteinführung
1. Breitbandabdeckung: Unterstützt die Frequenzbänder 698–960 MHz und 1710–2690 MHz, ist vollständig kompatibel mit 2G/3G/4G-Netzwerken und passt sich den Frequenzbandanforderungen verschiedener Betreiber weltweit an.
2. Hohe Leistung: Verstärkung ≤ 5 dBi, VSWR ≤ 2,5 und 50 Ω Impedanz sorgen für eine effiziente und stabile Signalübertragung bei gleichzeitiger Minimierung des Energieverlusts.
3. Kompakte und einfache Installation: Die PCB-Antenne verfügt über eine kompakte Struktur und eine IPEX-Schnittstelle, die ein direktes Löten oder Einstecken ermöglicht und so eine schnelle Integration in verschiedene Geräte ermöglicht.
4. Zuverlässigkeit auf Industrieniveau: Der Betriebstemperaturbereich reicht von -40 °C bis +85 °C. Das schwarze PCB-Substrat ist hitzebeständig und störungsfrei und eignet sich daher für raue Umgebungen.
5. Hochkompatibel: Kompatibel mit 4G LTE Cat-M, NB-IoT und herkömmlichen 2G/3G-Modulen, wird es häufig in IoT- und mobilen Kommunikationsgeräten verwendet.
Anwendungsszenarien
Integrierte Antenne für 4G-LTE-Router/Gateway
Datenerfassungsterminal für das industrielle Internet der Dinge (IIoT).
Intelligentes Fernkommunikationsmodul für Strom-/Wasserzähler
T-Box im Fahrzeug und Fernüberwachungsausrüstung
Finanzterminalgeräte wie POS-Automaten und Geldautomaten
Smart-Home-Steuerung und Sicherheitsausrüstung
Datenübertragung über tragbare medizinische Geräte
Drohnen-Bildübertragungs- und Fernsteuerungs-Kommunikationsmodul
FAQ
F: Unterstützt diese Antenne 5G-Netzwerke?
A: Nein. Der GL156 ist für 2G/3G/4G konzipiert und unterstützt bis zum 4G LTE-Frequenzband (2690 MHz).
F: Kann sich der IPEX-Stecker lockern?
A: Der IPEX-Stecker verfügt über ein Verriegelungsdesign für eine sichere Verbindung und bietet außerdem eine Lötmöglichkeit für eine dauerhafte Befestigung.
F: Benötigt die Antenne eine externe Impedanzanpassung?
A: Die Antenne verfügt über eine integrierte 50-Ω-Anpassungsschaltung und kann ohne zusätzliche Anpassung direkt an einen Standard-HF-Anschluss angeschlossen werden.
F: Wie groß ist die Reichweite einer Antenne mit einem Gewinn von 5 dBi?
A: Die tatsächliche Reichweite hängt von der Modulleistung und der Umgebung ab. Im Freien beträgt sie normalerweise mehrere hundert Meter, in Innenräumen oder wenn sie von Hindernissen umgeben sind, kann diese Reichweite jedoch kürzer sein.
F: Ist es wasser- und staubdicht?
A: Die Antenne ist eine blanke Leiterplatte und nicht wasserdicht. Es muss im Gerät installiert werden.
F: Kann es für den Empfang von GPS- oder WLAN-Signalen verwendet werden?
A: Nein. Der GL156 ist nur für das mobile Kommunikationsfrequenzband 698–2690 MHz optimiert und nicht für GPS (1,5 GHz) oder WLAN (2,4/5 GHz) geeignet.
