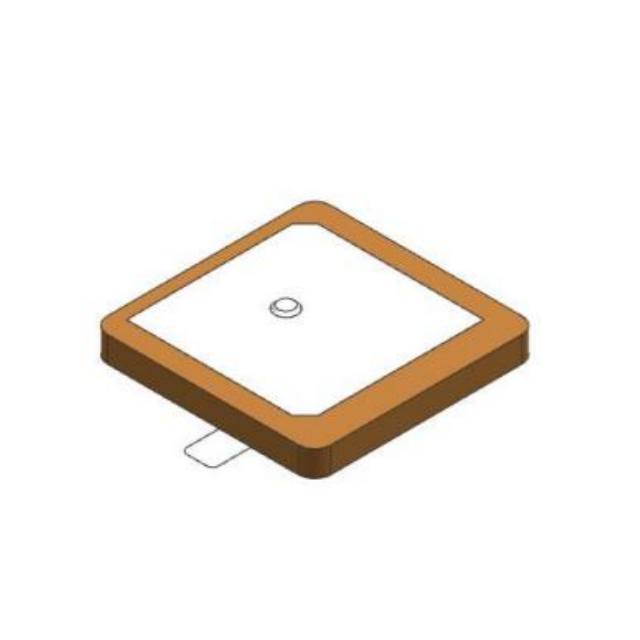

Hochstabile 916-MHz-Keramikantenne GL916R35

Leistungsmerkmale

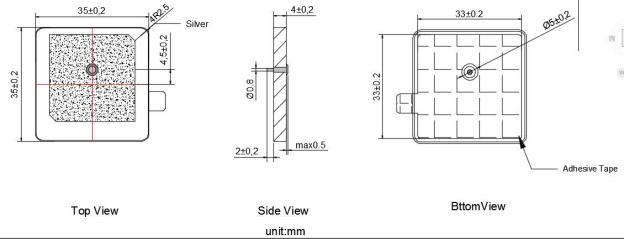

Dimensions

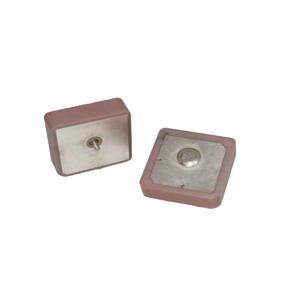

Unterschiede zwischen ähnlichen Antennen

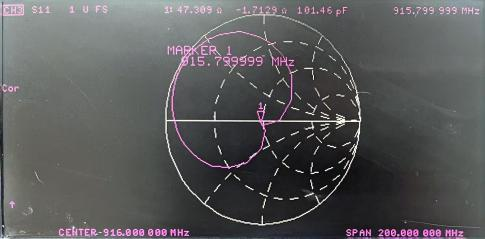

Gemessenes Smith-Diagramm

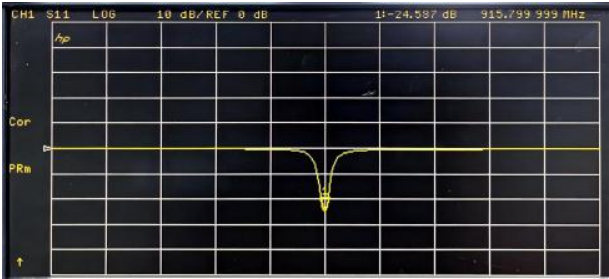

Rückflussverlust

VSWR

Produkteinführung

1. Stabile Mittenfrequenz: Der GL916R35 arbeitet mit einer Mittenfrequenz von 916,0 ± 3 MHz und gewährleistet so eine konsistente Signalübertragung und -empfang innerhalb eines engen Frequenzbereichs. Diese Stabilität ist entscheidend für Anwendungen, die eine präzise Frequenzabstimmung erfordern und das Risiko von Interferenzen und Signalverlusten verringern.

2. Ausreichende Bandbreite: Mit einer -10 dB Bandbreite von mindestens 26 MHz kann die Antenne einen relativ großen Frequenzbereich abdecken. Dadurch kann es mehrere Kanäle oder Datenströme unterstützen und eignet sich daher für Anwendungen, die eine Kommunikation mit hoher Kapazität erfordern, wie beispielsweise drahtlose Sensornetzwerke mit mehreren Knoten.

3. Geringe Rückflussdämpfung und VSWR: Die Rückflussdämpfung bei der Mittenfrequenz beträgt weniger als -15 dB und das VSWR (Voltage Standing Wave Ratio) innerhalb der Bandbreite beträgt höchstens 2,0. Diese Werte weisen auf eine effiziente Leistungsübertragung und minimale Signalreflexion hin. Eine geringe Rückflussdämpfung und ein geringes VSWR führen zu einer besseren Signalqualität und einer zuverlässigeren Kommunikation und stellen sicher, dass die Antenne Signale ohne nennenswerte Verluste effektiv senden und empfangen kann.

4. Rechtszirkularpolarisation (RHCP): Der GL916R35 verfügt über RHCP-Polarisation. Diese Art der Polarisation bietet mehrere Vorteile, darunter geringere Störungen durch Mehrwegesignale und eine bessere Signaldurchdringung durch Hindernisse. Es ist besonders nützlich in komplexen elektromagnetischen Umgebungen, wie z. B. städtischen Gebieten oder Innenräumen mit vielen reflektierenden Oberflächen.

5. Niederfrequenz-Temperaturkoeffizient: Mit einem Frequenz-Temperaturkoeffizienten von maximal 20 ppm/Grad℃ ist der GL916R35 weniger von Temperaturänderungen betroffen. Dies bedeutet, dass seine Leistung über einen weiten Temperaturbereich stabil bleibt, sodass es sowohl für Innen- als auch für Außenanwendungen geeignet ist, einschließlich rauer Umgebungen, in denen die Temperaturschwankungen erheblich sein können.

Anwendungsszenarien

• Smart Agriculture: Gewährleistet eine zuverlässige Datenübertragung in Bodensensoren, die wechselndem Wetter ausgesetzt sind.

• Industrielles IoT: Hält die Konnektivität in Fabrikautomationssystemen mit elektromagnetischem Rauschen aufrecht.

• Medizinische Geräte: Liefert stabile Signale für drahtlose Geräte zur Patientenüberwachung.

• Versorgungsmessung: Bietet langfristige Genauigkeit in intelligenten Wasser-/Gaszählern.

FAQ

F: Wie groß ist die Bandbreite dieser Antenne?
A: Die -10-dB-Bandbreite beträgt ≥26 MHz und unterstützt Breitfrequenzanwendungen.

F: Kann es in Umgebungen mit hohen Temperaturen betrieben werden?
A: Ja, es ist für Stabilität bei -40 °C bis +85 °C ausgelegt.

F: Ist die RHCP-Polarisation einstellbar?
A: Kundenspezifische Polarisation (z. B. LHCP) ist auf Anfrage erhältlich.

F: Wie wirkt sich die Permittivität auf die Leistung aus?
A: Ein hoher ε=37 ermöglicht eine kompakte Größe bei gleichzeitiger Beibehaltung der Effizienz.

F: Was ist der typische VSWR-Wert?
A:VSWR ≤2,0 innerhalb der Betriebsbandbreite sorgt für minimalen Leistungsverlust.

F: Ist eine Grundplatte erforderlich?
A: Für eine optimale Leistung wird eine Grundplatte von 70 x 70 mm empfohlen.

F: Stehen Muster zum Testen zur Verfügung?
A:Ja, kontaktieren Sie den Vertrieb für Musterverfügbarkeit und Lieferzeiten.

F: Kann es für bestimmte Frequenzen angepasst werden?
A:Eine individuelle Frequenzabstimmung ist möglich; Besprechen Sie die Anforderungen mit unserem Engineering-Team.
