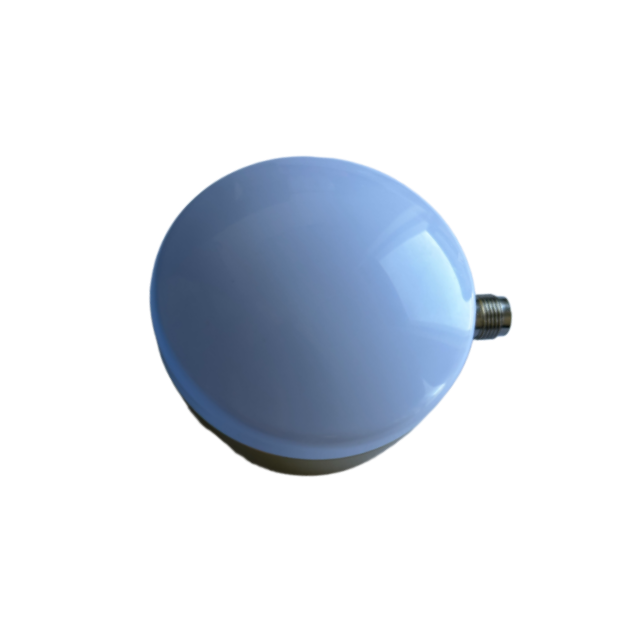

GL234C
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Artikel | Spezifikationen | |
Antenne | Frequenzbereich | 1559,052 ~ 1616 MHz 1205,094 ~ 1278,75 MHz |
Polarisation | RHCP | |
Axiales Verhältnis | ≤3dB | |
VSWR | ≤2,0 | |
Spitzengewinn | ≥3dBi | |
Impedanz | 50 Ω | |
Horizontaler Abdeckungswinkel | 360° | |
Vertikaler Abdeckungswinkel | 5°~90° | |
LNA | Gewinnen | B1/L1/G1/E1/E2:40±2dB B2/ L2/G2/ B3/ E5b/ E6: 42 ± 2 dB |
Rauschzahl | ≤1,5 dB | |
Durchlassbandschwankung | ±1,5 dB | |
Versorgungsspannung | 3,3 ~ 12 V Gleichstrom | |
Aktueller Verbrauch | ≤50mA | |
VSWR | ≤2,0 | |
Mechanisch | Stecker | TNC-K |

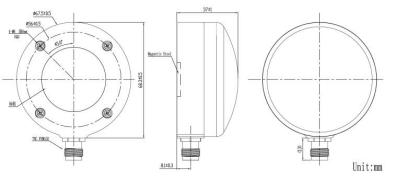

Dimension | Φ68 mm | |
Gewicht | ≈150g | |
Montagemethode | Magnet/Schraube | |
Umweltfreundlich | Betriebstemperatur | -40℃~+85℃ |
Lagertemperatur | -40℃~+85℃ | |
Relative Luftfeuchtigkeit | Bis zu 95 % (nicht kondensierend) | |
Schutz vor Eindringen | IP67 | |
Produkteinführung
Dualband-Frequenzabdeckung: Die GL234C GNSS-Antenne deckt zwei wichtige Frequenzbereiche ab: 1559,052 – 1616 MHz und 1205,094 – 1278 MHz. Dieses Dualband-Design ermöglicht den gleichzeitigen Empfang von Signalen von mehreren GNSS-Satellitensystemen und verbessert so die Positionsgenauigkeit und Zuverlässigkeit.
Gute Strahlungsleistung: Mit einem Spitzengewinn von ≥3 dBi, einem horizontalen Abdeckungswinkel von 360° und einem vertikalen Abdeckungswinkel von 5° - 90° kann die Antenne GNSS-Signale aus verschiedenen Richtungen effektiv erfassen. Die RHCP-Polarisation und ein Achsenverhältnis von ≤3 dB tragen außerdem zu einem stabilen Signalempfang bei und reduzieren Signalstörungen.
Geringer Signalverlust: Das VSWR beträgt ≤2,0, was eine effiziente Leistungsübertragung gewährleistet und die Signalreflexion minimiert. Die niedrige Rauschzahl von ≤1,5 dB und die Durchlassbandschwankung von ±1,5 dB garantieren darüber hinaus, dass die empfangenen Signale von hoher Qualität und minimaler Verschlechterung sind.
Vielseitige Montageoptionen: Dank der Magnet- und Schraubenmontagemethoden kann der GL234C problemlos auf verschiedenen Oberflächen installiert werden. Die Magnethalterung ermöglicht eine schnelle und bequeme Befestigung an Metalloberflächen, während die Schraubhalterung eine dauerhaftere und stabilere Installationsmöglichkeit bietet.
Robust und langlebig: Mit der Schutzart IP67 ist der GL234C staubdicht und kann 30 Minuten lang bis zu 1 Meter tief in Wasser getaucht werden. Es kann in einem weiten Temperaturbereich von -40 ℃ bis +85 ℃ betrieben werden und hält einer hohen Luftfeuchtigkeit von bis zu 95 % (nicht kondensierend) stand, wodurch es für den Einsatz in rauen Umgebungen geeignet ist.
Anwendungsszenarien
Präzisionslandwirtschaft
Seenavigation und Offshore-Vermessung
Positionierung und Kartierung von UAVs/Drohnen
Autonome Fahrzeugnavigation
Bau- und Landvermessungsgeräte
FAQ
F: Welche Systeme unterstützt diese Antenne?
A:Es unterstützt GPS (L1/L2), GLONASS (G1/G2), Galileo (E1/E5b/E6) und BeiDou (B1/B2/B3).
F: Ist es mit meinem GNSS-Empfänger kompatibel?
A: Ja, es verwendet einen Standard-TNC-Anschluss und eine Impedanz von 50 Ω für eine breite Kompatibilität.
F: Kann es bei Regen betrieben werden?
A:Ja, die Schutzart IP67 gewährleistet Schutz vor dem Eindringen von Wasser und Staub.
F: Wie wird die Antenne montiert?
A:Wählen Sie zwischen Magnetfuß (für Metalloberflächen) oder Schraubmontage (dauerhafte Installation).
F: Wie groß ist der Erfassungswinkel?
A: Horizontal: 360°; Vertikal: 5°–90° für optimalen Signalempfang.
F: Funktioniert es bei extremer Kälte oder Hitze?
A: Ja, es funktioniert bei Temperaturen von -40℃ bis +85℃.
