GL3475
Asialeren
8517710000
100 Stück
akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Produkteinführung

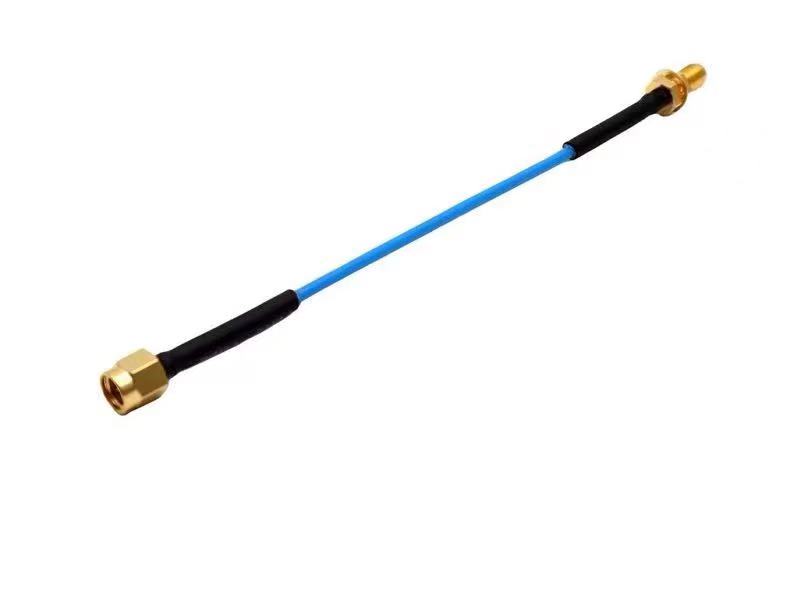

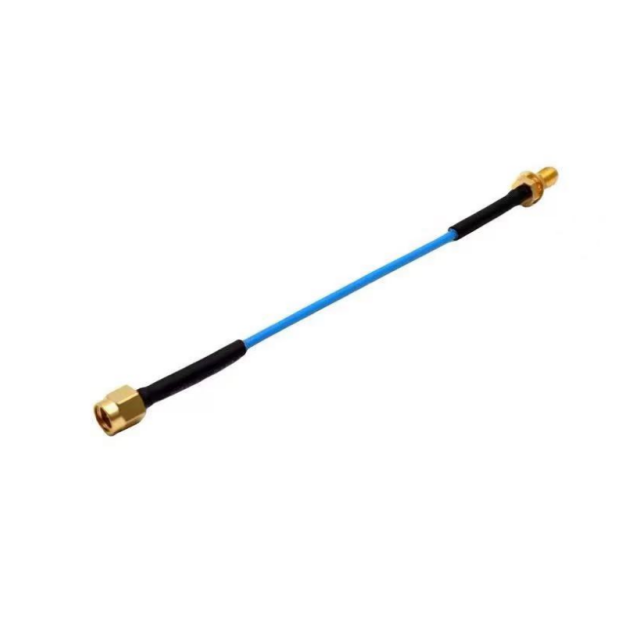

Großer Frequenzbereich : Diese Kabelbaugruppe arbeitet von Gleichstrom bis 8 GHz und eignet sich daher für eine Vielzahl von Anwendungen in verschiedenen Frequenzbändern. Es kann in verschiedenen drahtlosen Kommunikationssystemen, HF-Testgeräten und anderen Geräten verwendet werden, die eine Signalübertragung innerhalb dieses Frequenzbereichs erfordern.
Stabile Impedanz von 50 Ω: Mit einer Impedanz von 50 Ω gewährleistet das SMA-J/SMA-KY-086-50-mm-Kabel eine effiziente Stromübertragung. Eine stabile Impedanz ist entscheidend für die Minimierung der Signalreflexion und die Aufrechterhaltung der Signalintegrität, die für eine leistungsstarke Signalübertragung unerlässlich ist.
Niedriges VSWR: Das Spannungs-Stehwellenverhältnis (VSWR) beträgt ≤1,5. Ein niedriges VSWR zeigt an, dass das Kabel über eine gute Impedanzanpassung verfügt, wodurch die Signalreflexion reduziert wird und sichergestellt wird, dass der Großteil der Leistung durch das Kabel übertragen und nicht zurückreflektiert wird. Dies führt zu einer effizienteren Signalübertragung und einer besseren Gesamtsystemleistung.
Geringe Einfügungsdämpfung: Die Einfügungsdämpfung beträgt ≤0,35 dB, was bedeutet, dass das Kabel während der Übertragung nur eine minimale Signalverschlechterung verursacht. Eine geringe Einfügungsdämpfung ist äußerst wünschenswert, da dadurch Signale mit sehr geringem Verlust an Stärke durch das Kabel übertragen werden können und die Qualität des Signals erhalten bleibt.
Langlebige Materialien: Der Leiter besteht aus Messing und der Isolator aus PTFE, während der Körper aus vergoldetem Messing besteht. Diese Materialien bieten eine gute elektrische Leitfähigkeit, Isolationseigenschaften und Haltbarkeit. Das vergoldete Gehäuse sorgt außerdem für eine bessere Korrosionsbeständigkeit und sorgt so für eine langlebige und zuverlässige Verbindung.
Anwendungsszenarien
Testen und Messen: Schließen Sie Spektrumanalysatoren, Signalgeneratoren oder Oszilloskope in Laboren an.
Telekommunikationsinfrastruktur: Verknüpfen Sie 5G-Basisstationen, Mikrowellensysteme oder Satellitenempfänger.
Luft- und Raumfahrt und Verteidigung: Sorgen Sie für stabile HF-Verbindungen in Radar- oder Avioniksystemen.
Medizinische Geräte: Ermöglichen Sie die Hochfrequenzsignalintegrität in Bildgebungsgeräten.
Industrielle Automatisierung: Integrieren Sie Sensoren und Steuerungen in rauen Fabrikumgebungen.
FAQ
F: Ist dieses Kabel mit 6-GHz-WLAN-Systemen kompatibel?
A: Ja, der DC-8-GHz-Bereich deckt Wi-Fi 6E und andere 6-GHz-Anwendungen ab.
F: Hält es der Verwendung im Freien stand?
A: Ja, der Schrumpfschutz und die vergoldeten Anschlüsse sind feuchtigkeits- und korrosionsbeständig.
F: Was ist die maximale Betriebstemperatur?
A: Ausgelegt für -55 °C bis +125 °C, geeignet für extreme Bedingungen.
F: Sind Steckverbinder wiederverwendbar?
A: Auf Langlebigkeit ausgelegt, aber wiederholtes Trennen der Verbindung kann die Leistung beeinträchtigen.
F: Kann ich die Kabellänge anpassen?
A: Die Standardlänge beträgt 50 mm, bei Großbestellungen ist jedoch möglicherweise eine individuelle Anpassung möglich.
F: Unterstützt es eine Hochleistungsübertragung?
A: Optimiert für Signalintegrität, nicht für hohe Leistung (überprüfen Sie die Spezifikationen für Leistungsgrenzen).
F: Wie stellt man eine ordnungsgemäße Impedanzanpassung sicher?
A: Die Impedanz von 50 Ω passt zu den meisten HF-Systemen. Überprüfen Sie die Geräteanforderungen.
