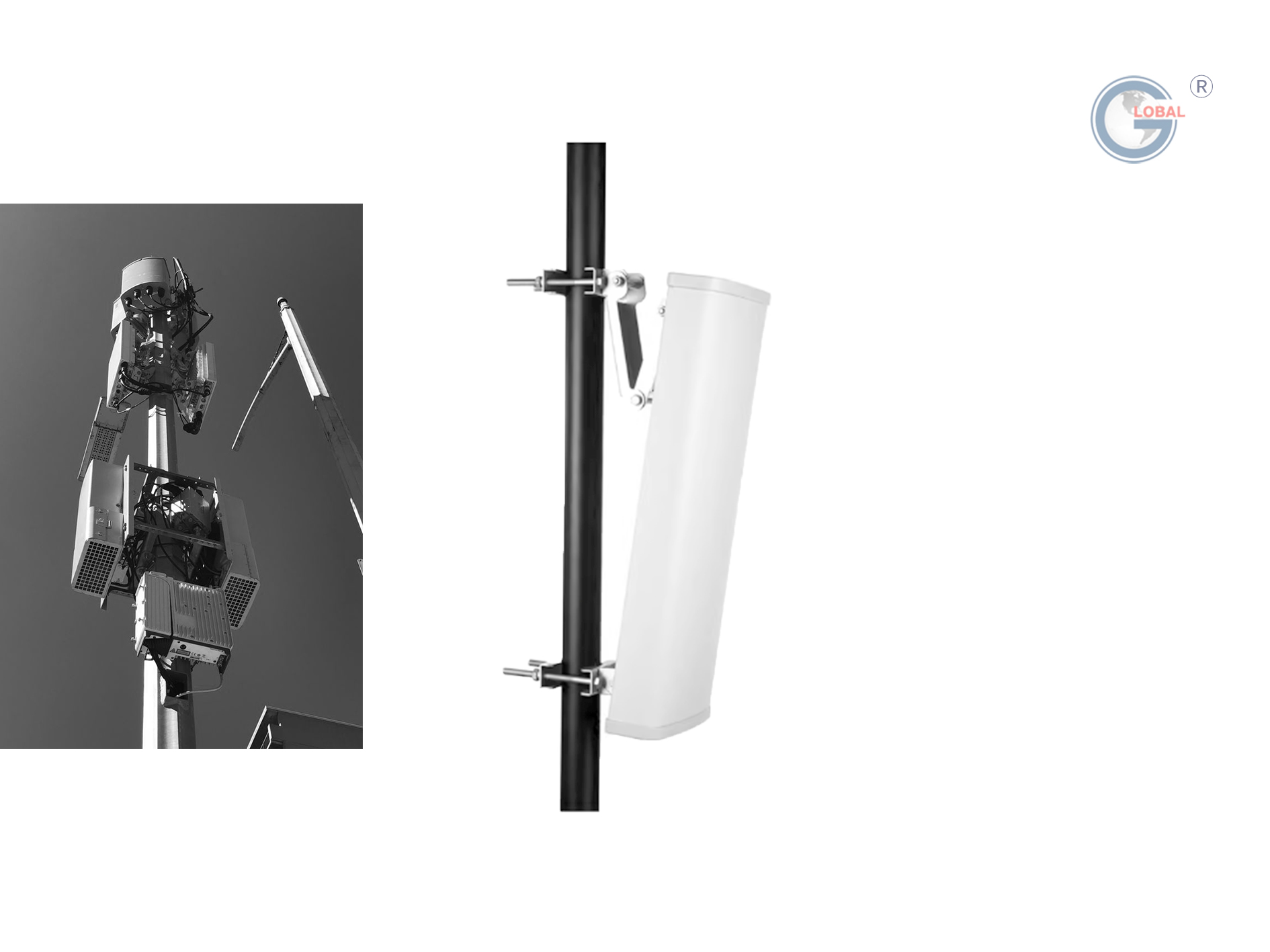

GL-DY7027S6512
Asialeren
8517710000
50 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |
Frequenzbereich – MHz | 698-960/1710-2700 |
Polarisation | ±45° |
VSWR | ≤1,5 |
Verstärkung – dBi | 10/12 |
Horizontale Strahlbreite | 65° |
Breite des vertikalen Strahls | 50°/35° |
Verhältnis von vorne nach hinten: dB | ≥25 |
Isolation zwischen Ports – dB | ≥26 |
Eingangsimpedanz-Ω | 50 |
Maximale Eingangsleistung: W | 100 |
Blitzschutz | Gleichstrommasse |
Mechanische Spezifikationen | |
Eingangsanschlusstyp | 2-7/16DIN weiblich |
Anschlussplatz | Unten |
Abmessungen: mm | 700×325×145 |
Antennengewicht: kg | 7.5 |
Radommaterial | UPVC |
Radomfarbe | Grau |
Mechanische Neigung | 0~12° |
Betriebstemperatur | -40°C bis +65°C |
Bewertete Windgeschwindigkeit – m/s | 60 |
Montagematerial- mm | ￠35～￠75 |
Produkteinführung
●Dualband-Frequenz und vielseitige Verstärkung : Betrieb auf 688–960 MHz und 1710–2700 MHz mit doppelter Verstärkung (10 dBi/12 dBi), optimiert für 4G/LTE und Sektorabdeckung.
● Niedriges VSWR und hohe Isolierung : Gewährleistet eine stabile Leistung mit VSWR ≤ 1,5, Port-Isolation von 26 dB und einem Vorder-zu-Rücken-Verhältnis von 25 dB.
● Robustes mechanisches Design : Verfügt über ein UPVC-Radom, DC-Blitzschutz und kompakte Abmessungen (700 × 32 × 145 mm) für Haltbarkeit bei extremen Temperaturen (-40 °C bis +85 °C).
● Flexible Installation : Unten montierte 2-7/16DIN-Buchsenanschlüsse, einstellbare mechanische Neigung (0–12°) und Kompatibilität mit 35–75-mm-Montagestangen.
● Hohe Leistung und Windbeständigkeit : Unterstützt eine Eingangsleistung von bis zu 100 W und widersteht Windgeschwindigkeiten von 60 m/s für einen zuverlässigen Einsatz im Freien.
Anwendungsszenarien

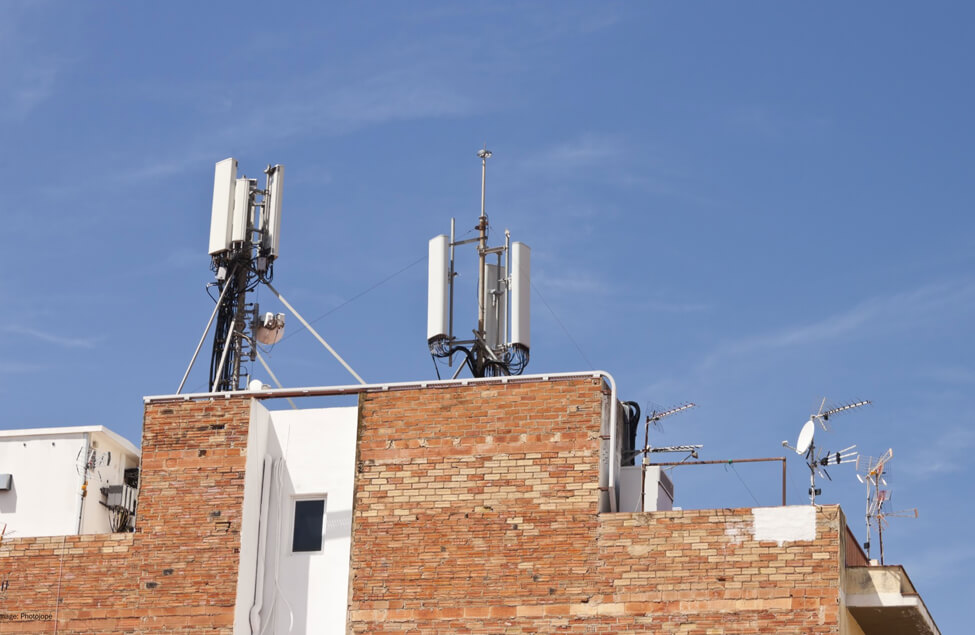

Carrier-Netzwerke: Signalverbesserung der 4G/LTE-Makro-Basisstation
Ländliche Abdeckung: Gezielte Lösung für schwache Signale in abgelegenen Dörfern
Verkehrsadern: Kontinuierliche Abdeckung entlang von Autobahnen und Eisenbahnen
Industrielles IoT: Dedizierte Kommunikationsnetzwerke für große Fabriken
Notfallkommunikation: Installation temporärer Basisstationen an Katastrophenstandorten
F: Welche Frequenzbänder deckt diese Antenne ab?
A: Es arbeitet in zwei Bändern: 688–960 MHz und 1710–2700 MHz.
F: Wie groß ist der Polarisationswinkel?
A: Die Antenne verwendet eine Polarisation von +45° für eine optimierte Signalausrichtung.
F: Kann es bei extremen Wetterbedingungen funktionieren?
A: Ja, es funktioniert bei Temperaturen von -40 °C bis +85 °C.
F: Ist ein Blitzschutz enthalten?
A: Ja, es verfügt über eine Gleichstromerdung zum Blitzschutz.
F: Wie groß sind die horizontalen und vertikalen Strahlbreiten?
A: Horizontal: 65°, Vertikal: 50° (niedriges Band) / 38° (hohes Band).
F: Wie hoch ist die maximale Eingangsleistung?
A: Bis zu 100 W, geeignet für Hochleistungsanwendungen.
