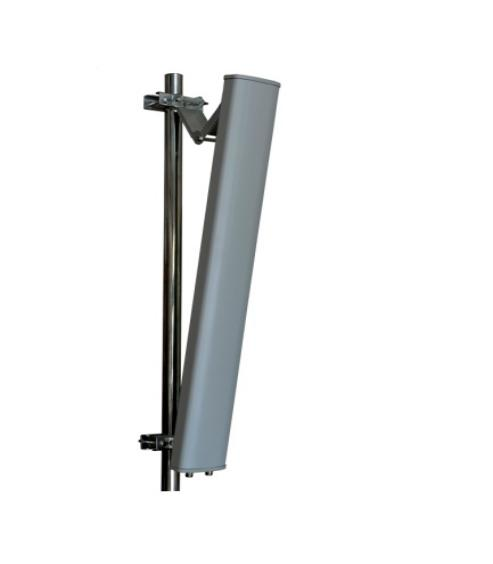

Die Leistungsfähigkeit von Panelantennen enthüllen: Ein umfassender Leitfaden

Schlüsselparameter verstehen

1. Frequenzbereich

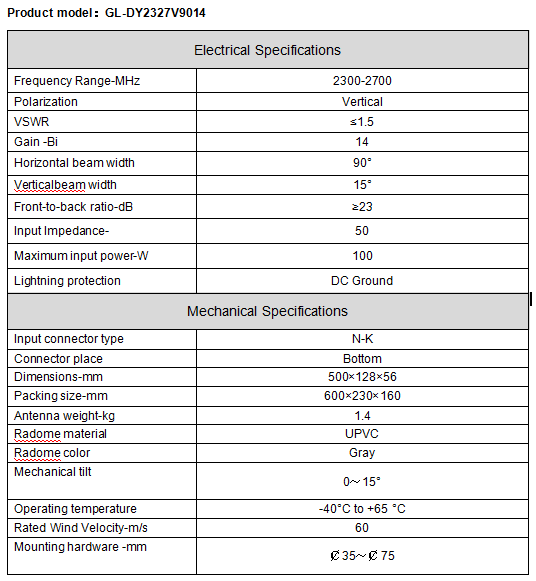

• 4G/LTE-Systeme : 2300–2700-MHz-Antennen (z. B. GL-DY2327V9014 ) sorgen für Abwärtskompatibilität und kostengünstige Upgrades.

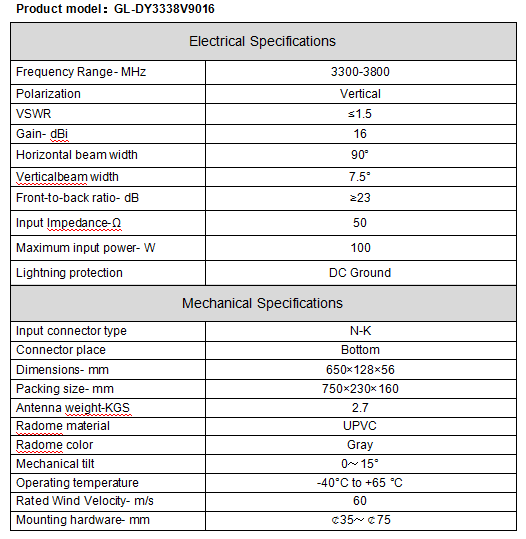

• 5G NR-Bereitstellungen : 3300–3800-MHz-Antennen (z. B. GL-DY3338V9016 ) sind auf die 3GPP-n78/n77-Bänder abgestimmt, um einen höheren Durchsatz und eine geringe Latenz zu erzielen.

2. Verstärkung (dBi)

• 14–16 dBi : Antennen mit höherem Gewinn bündeln die Energie in schmalere Strahlen und verbessern so die EIRP (Effective Isotrope Strahlungsleistung) für Backhaul über große Entfernungen oder spärliche ländliche Abdeckung.

• Kompromisse : Erhöhte Verstärkung verringert die vertikale Strahlbreite (z. B. 7,5° gegenüber 15°), was eine präzise Ausrichtung für sektorisierte Netzwerke erforderlich macht.

3. Polarisation

• Vertikale Polarisation : Dominiert Mobilfunksysteme aufgrund der Kompatibilität mit tragbaren Geräten und reduzierten Bodenreflexionsverlusten. Kreuzpolarisationsdesigns sind bei Standard-Sektorantennen selten, für MIMO-Konfigurationen jedoch von entscheidender Bedeutung.

4. VSWR (Stehwellenverhältnis)

• ≤1,5 : Branchenmaßstab für die Minimierung der reflektierten Leistung (<4 % Verlust) und Gewährleistung einer effizienten HF-Energieübertragung. Werte über 2,0 verschlechtern SNR und Durchsatz.

5. Strahlbreitenoptimierung

• Horizontal (90°) : Ideal für 120°-Sektorisierung in Basisstationen mit drei Sektoren.

• Vertikal (7,5°–30°) : Schmalere Strahlen (z. B. 7,5°) eignen sich für Punkt-zu-Mehrpunkt-Verbindungen mit großer Reichweite; Breitere Strahlen (15°–30°) verbessern die Durchdringung von Innenräumen oder dichten städtischen Mikrozellen.

Materialtechnik für Langlebigkeit

1. Radombau

• UPVC (weichmacherfreies PVC) : Ausgewählt aufgrund seiner dielektrischen Stabilität (εᵣ ≈ 2,9–3,4), UV-Beständigkeit und Betriebsbeständigkeit bei -40 °C bis +65 °C. Überlegen gegenüber ABS in der Beständigkeit gegen hydrolytischen Abbau.

• IP67-Konformität : Gewährleistet den Schutz vor dem Eindringen von Staub und Wasser bei mmWave- und Sub-6-GHz-Einsätzen im Außenbereich.

2. Strukturelle Integrität

• Rahmen aus Aluminiumlegierung : Bietet EMI-Abschirmung und mechanische Steifigkeit, ausgelegt für Windlasten bis zu 60 m/s (216 km/h).

• Korrosionsbeständige Befestigungselemente : Edelstahlhalterungen verhindern galvanische Korrosion in Küsten- oder Industrieumgebungen.

Anwendungsszenarien

Die richtige Auswahl treffen
