GL-DY3338V9016
Asialeren
8517710000
50 Stück
akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | |
Frequenzbereich – MHz | 3300-3800 |
Polarisation | Vertikal |
VSWR | ≤1,5 |
Verstärkung – dBi | 16 |
Horizontale Strahlbreite | 90° |
Breite des vertikalen Strahls | 7,5° |
Verhältnis von vorne nach hinten: dB | ≥23 |
Eingangsimpedanz-Ω | 50 |
Maximale Eingangsleistung: W | 100 |
Blitzschutz | Gleichstrommasse |
Mechanische Spezifikationen | |
Eingangsanschlusstyp | NK |
Anschlussplatz | Unten |
Abmessungen: mm | 650×128×56 |
Verpackungsgröße: mm | 750×230×160 |
Antennengewicht-KGS | 2.7 |
Radommaterial | UPVC |
Radomfarbe | Grau |
Mechanische Neigung | 0~15° |
Betriebstemperatur | -40°C bis +65°C |
Bewertete Windgeschwindigkeit – m/s | 60 |
Montagematerial- mm | ￠35～￠75 |
Produkteinführung

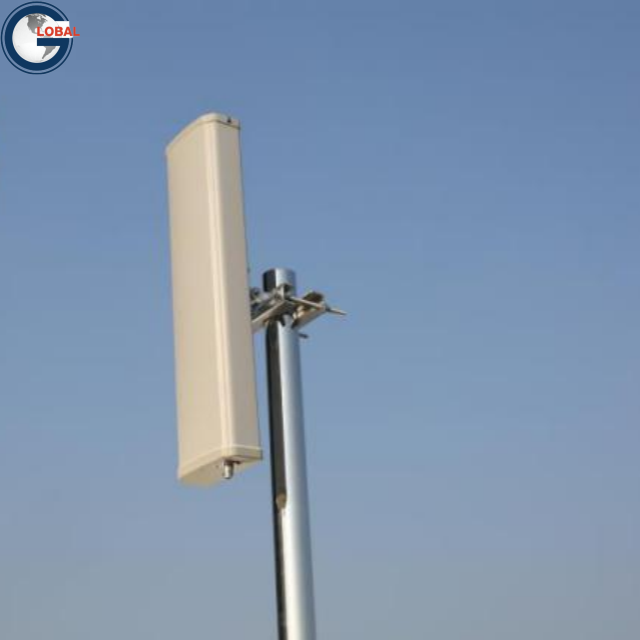

●Hohe Leistung im Frequenzbereich: Die 3300–3800 MHz Panel-Antenne ist für 5G-Netzwerksysteme konzipiert und arbeitet in einem spezifischen und relevanten Frequenzbereich, um eine effiziente Signalübertragung zu gewährleisten.
●Gute Strahlungseigenschaften: Mit vertikaler Polarisation, einer horizontalen Strahlbreite von 90° und einer vertikalen Strahlbreite von 7,5° bietet es eine gezielte Signalabdeckung, geeignet für Sektorabdeckungsanwendungen.
●Hohe Verstärkung und Bandbreite: Es verfügt über eine hohe Verstärkung von 16 dBi und eine entsprechende Bandbreite, wodurch die Signalstärke und -qualität über eine bestimmte Entfernung verbessert werden kann.
●Robust und einfach zu installieren: Die Antenne verfügt über eine starke Struktur, die eine lange Lebensdauer gewährleistet, und ihre Installation ist einfach, was die Installationszeit und den Installationsaufwand reduziert.
●Schutzdesign: Ausgestattet mit einem DC-Bodenblitzschutz, widersteht es elektrischen Überspannungen und verfügt über einen breiten Betriebstemperaturbereich von -40 °C bis +65 °C, wodurch es für verschiedene Umgebungsbedingungen geeignet ist.
| Merkmal | GL-DY3338S9014 | GL-DY3338V9016 |
|---|---|---|
| Gewinnen | 14 dBi | 16 dBi (höhere Leistung) |
| Vertikale Strahlbreite | 15° | 7,5° (engerer Fokus) |
| Steckertyp | 2xN-K (Doppelanschlüsse) | 1xN-K (Einzelstecker) |
| Dimensions | 360×128×60 mm (kompakt) | 650×128×56 mm (größer) |
| Gewicht | 1,3 kg | 2,7 kg (schwerer) |
| Mechanischer Neigungsbereich | 0–12° | 0–15° (größere Einstellbarkeit) |
Wählen Sie GL-DY3338S9014, wenn:
Sie benötigen zwei NK-Anschlüsse für Redundanz oder Konfigurationen mit mehreren Geräten.
Kompakte Größe (360 mm Höhe) und geringeres Gewicht (1,3 kg) sind entscheidend für Installationen in engen Räumen.
Eine größere vertikale Strahlbreite (15°) sorgt für eine breitere vertikale Abdeckung.
Wählen Sie GL-DY3338V9016, wenn:
Für die Signalübertragung über große Entfernungen ist eine höhere Verstärkung (16 dBi) erforderlich.
Für eine fokussierte, hochpräzise Abdeckung ist eine schmale vertikale Strahlbreite (7,5°) erforderlich.
Eine größere Neigungsverstellung (0–15°) ist für die Optimierung der Winkelausrichtung von Vorteil.
Abschließende Anmerkungen:
Für städtische Einsätze mit Platzbeschränkungen bietet GL-DY3338S9014 Flexibilität.
Für ländliche oder weitreichende 5G-Anwendungen bietet GL-DY3338V9016 überragende Verstärkung und Präzision.
Überprüfen Sie die Anschlussanforderungen und die Installationsumgebung, bevor Sie den Vorgang abschließen.
F: Wie hoch ist die maximale Eingangsleistung, die die 3300–3800 MHz Panel-Antenne verarbeiten kann?
A: Die maximale Eingangsleistung der Antenne beträgt 100 W.
F: Kann diese Antenne in anderen Netzwerksystemen als 5G verwendet werden?
A: Diese Antenne ist hauptsächlich für 5G-Netzwerksysteme konzipiert. Bei Verwendung in anderen Systemen wird möglicherweise keine optimale Leistung erzielt.
F: Welche Funktion hat die Blitzschutzfunktion?
A: Der DC-Bodenblitzschutz kann verhindern, dass die Antenne durch blitzbedingte elektrische Überspannungen beschädigt wird, und gewährleistet so den normalen Betrieb.
F: Wie installiere ich die Antenne?
A: Die Antenne verfügt über ein einfaches Installationsdesign. Für detaillierte Installationsschritte wird jedoch empfohlen, das Produkthandbuch zu Rate zu ziehen.
F: Aus welchem Material besteht das Radom?
A: Das Radommaterial ist UPVC, das langlebig ist und die internen Komponenten der Antenne schützen kann.
F: Welche Bedeutung hat das Vorder-zu-Rücken-Verhältnis von ≥23 dB?
A: Ein höheres Verhältnis von vorne zu hinten bedeutet weniger Signalabstrahlung in der Rückrichtung, wodurch Interferenzen reduziert und die Effizienz der Signalübertragung in Vorwärtsrichtung verbessert werden.
F: Wie schwer ist die Verpackung für den Versand?
A: Die Verpackungsgröße beträgt 750 x 230 x 160 mm und das Antennengewicht beträgt 2,7 kg. Das genaue Gewicht der Verpackung kann jedoch je nach verwendeten Verpackungsmaterialien variieren.
