GL225S
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Artikel | Spezifikationen | |
Antenne | Frequenzbereich | 1559,052 ~ 1616 MHz 1205,094 ~ 1278,75 MHz |
Polarisation | RHCP | |
Axiales Verhältnis | ≤3dB | |
VSWR | ≤2,0 | |
Spitzengewinn | ≥3dBi | |
Impedanz | 50 Ω | |
Horizontaler Abdeckungswinkel | 360° | |
Vertikaler Abdeckungswinkel | 5 °~90 ° | |
LNA | Gewinnen | B1/L1/G1/E1/E2: 40 ± 2 dB B2/L2/G2/B3/E5b/E6: 42 ± 2 dB |
Rauschzahl | ≤1,5 dB | |
Durchlassbandschwankung | ±1,5 dB | |
Versorgungsspannung | 3,3 ~ 12 V Gleichstrom | |
Aktueller Verbrauch | ≤50mA | |
VSWR | ≤2,0 | |
Mechanisch | Stecker | TNC-Buchse |
Dimension | Φ66,5 mm | |
Gewicht | ≈150g | |
Umweltfreundlich | Betriebstemperatur | -40℃~+85℃ |
Lagertemperatur | -40℃~+85℃ | |
Relative Luftfeuchtigkeit | Bis zu 95 % (nicht kondensierend) | |
Schutz vor Eindringen | IP67 | |
Produkteinführung
Breite Frequenzabdeckung: Der GL225S deckt einen breiten Frequenzbereich ab, einschließlich hoher Bänder wie BDS – B1/GPS – L1/GLONASS – G1 (1561,098 – 1602 MHz) und niedriger Bänder wie GPS – L5 und L2/Galileo – E5a und E5b/BDS – B2 (1176 – 1227 MHz). Diese Breitbandunterstützung ermöglicht den Empfang von Signalen mehrerer Satellitensysteme und sorgt so für eine genauere und zuverlässigere Positionierung.
Hoher Gewinn und geringes Rauschen: Mit einem Spitzengewinn von ≥3 dBi und einem niedrigen Rauschwert von ≤1,5 dB kann die Antenne schwache Satellitensignale effektiv erfassen und sie mit minimalen Störungen verstärken. Dies führt zu einem stärkeren und klareren Signalempfang und verbessert die Leistung von GNSS-fähigen Geräten.
Gute Impedanz und VSWR: Die Impedanz von 50 Ω und ein VSWR von ≤2,0 sorgen für eine effiziente Leistungsübertragung zwischen der Antenne und dem angeschlossenen Gerät. Dies reduziert die Signalreflexion und optimiert die Gesamtsignalqualität und Systemleistung.

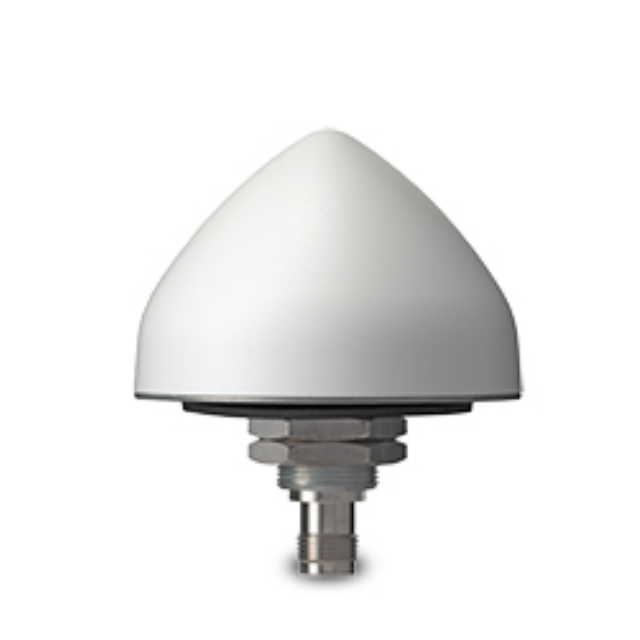

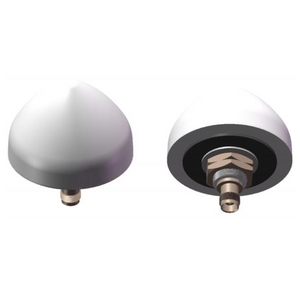

Robustes mechanisches und umweltfreundliches Design: Ausgestattet mit einer TNC-Buchse, einem Durchmesser von 66,5 mm und einem Gewicht von ca. 150 g ist der GL225S einfach zu installieren. Dank der Schutzart IP67 ist es staubdicht und kann 30 Minuten lang bis zu 1 Meter tief in Wasser getaucht werden, wodurch es für raue Umgebungen geeignet ist.
Vielfältige Betriebsbedingungen: Der GL225S kann in einem Temperaturbereich von -40 °C bis +85 °C betrieben werden und einer relativen Luftfeuchtigkeit von bis zu 95 % (nicht kondensierend) standhalten. Dieser große Toleranzbereich gewährleistet eine gleichbleibende Leistung an verschiedenen geografischen Standorten.
Anwendungsszenarien
Autonome Fahrzeuge : Zuverlässige Navigation für selbstfahrende Lkw in der arktischen Logistik oder im Wüstenbergbau.
Präzisionslandwirtschaft : Genauigkeit im Zentimeterbereich für drohnengesteuerte Pflanzenüberwachung und automatisierte Traktoren.
Industrielles IoT : Verfolgen Sie schwere Maschinen oder Anlagen auf Offshore-Ölplattformen und Baustellen.
Marinenavigation : Korrosionsbeständige Leistung für Schiffe und Küstenüberwachungssysteme.
FAQ
F: Unterstützt diese Antenne BeiDou (BDS)-Satelliten?
A: Ja, es unterstützt die BDS-B1- und BDS-B2-Frequenzen vollständig für eine weltweite Abdeckung.
F: Kann es dem Eintauchen in Wasser standhalten?
A: Die Schutzart IP67 gewährleistet Schutz gegen zeitweiliges Untertauchen (bis zu 1 m Tiefe für 30 Minuten).
F: Welche Stromversorgung wird benötigt?
A: Es wird mit 3,3–12 V Gleichstrom mit ≤50 mA Strom betrieben und ist mit den meisten IoT-Geräten und Fahrzeugsystemen kompatibel.
F: Ist der TNC-Stecker wasserdicht?
A: Obwohl die Antenne IP67-zertifiziert ist, sollten Sie die Anschlüsse wasserdicht versiegeln, um sie bei längerer Wassereinwirkung zu schützen.
F: Wie verbessert RHCP die Signalqualität?
A: Rechtszirkularpolarisation reduziert Mehrwegestörungen und erhöht die Genauigkeit in städtischen oder bewaldeten Gebieten.
F: Wie sieht der typische Installationsprozess aus?
A: Montage über die TNC-Buchse – kein Spezialwerkzeug erforderlich. Sorgen Sie für eine klare Himmelssicht für optimale Leistung.
