5G DAS-Antenne

5G DAS-Antenne: Die zentrale Unterstützung für nahtlose drahtlose Verbindungen und Hochgeschwindigkeitsübertragung.

Mit der Verbreitung der 5G-Technologie ist die 5G-DAS-Antenne (Distributed Antenna System) zum Schlüssel für eine nahtlose Verbindung und Hochgeschwindigkeitsdatenübertragung geworden. Sie ist für die Verteilung von 5G-Mobilfunksignalen in Gebäuden oder bestimmten Bereichen konzipiert und unterstützt das neueste 5G-Frequenzband und die 2 * 2/4 * 4 MIMO-Technologie. Verbessert die Signalstärke und -abdeckung erheblich.

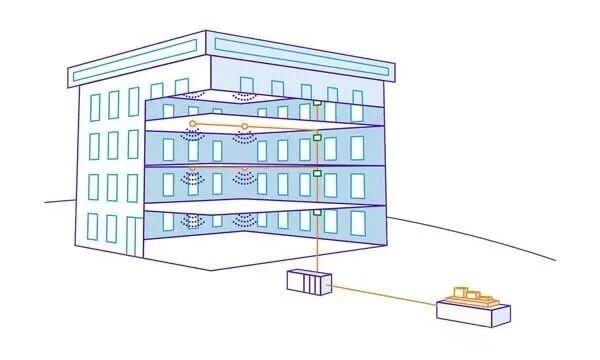

I.Was ist ein Distributed Antenna System (DAS)?

DAS ist ein Netzwerk, das aus räumlich getrennten Antennenknoten, Übertragungsmedium, zentraler Signalquelle und Verstärker besteht. Durch die Verteilung von drahtlosen Signalen von einer zentralen Signalquelle an jeden Antennenknoten können die Abdeckung und Kapazität der drahtlosen Kommunikation in Umgebungen verbessert werden, in denen herkömmliche Makrozellentürme keine ausreichende Abdeckung bieten (z. B. Gebiete mit hoher Dichte, komplexes Gelände).

Kernkomponenten: Antennenknoten (Indoor-iDAS/Outdoor-oDAS), Übertragungsmedium (Glasfaser/Koaxialkabel), zentrale Signalquelle (Frontend), Verstärker.

Hauptvorteile: Abdeckung ohne tote Winkel, Unterstützung einer hohen Benutzerdichte, Skalierbarkeit nach Bedarf und Kompatibilität mit mehreren Betreibern und Technologien.

Große Herausforderungen: hohe anfängliche Bereitstellungskosten, komplexes Design und Installation sowie hohe Wartungs- und Upgradekosten.

II. Kernunterschiede zwischen 4G DAS und 5G DAS

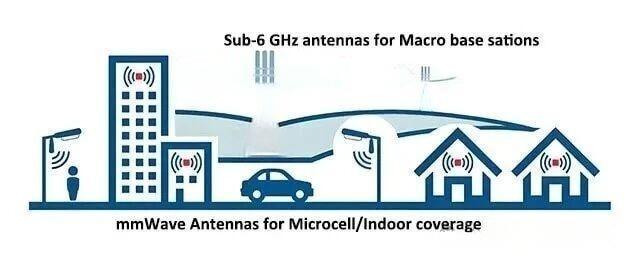

III. Kernaufgabe der 5G-DAS-Antenne

Verstärken Sie das Signal: Beseitigen Sie tote Bereiche und verbessern Sie die Signalstärke in Bereichen mit schwacher Abdeckung durch herkömmliche Mobilfunkmasten (z. B. große Gebäude und Tunnel).

Kapazität steigern: Lastausgleich in stark frequentierten Bereichen (Stadien, Flughäfen) zur Reduzierung von Netzwerküberlastungen.

Beschleunigen Sie: Verbessern Sie die Signalqualität, reduzieren Sie Störungen und sorgen Sie dafür, dass Streaming und datenintensive Anwendungen reibungslos laufen.

Anpassung an mehrere Szenarien: Unterstützt mehrere Betreiber und mehrere Technologien (4G/5G/Wi-Fi) und erfüllt die Anforderungen an die Notfallkommunikation im Bereich der öffentlichen Sicherheit.

Energieeinsparung und Verbrauchsreduzierung: Das Signal ist nah am Benutzer, wodurch der Stromverbrauch des Mobilgeräts reduziert und die Akkulaufzeit verlängert wird.

IV. Funktionsprinzip und Hauptmerkmale der 5G DAS-Antenne

1. Arbeitsmechanismen

Signalerzeugung: 5G-Signale werden von Makro-Mobilfunkmasten oder dedizierten kleinen 5G-Basisstationen erzeugt.

Signalverarbeitung: Die Front-End-Einheit verstärkt, wandelt und teilt das Signal zur Vorbereitung der Verteilung auf.

Signalverteilung: über Glasfaser (lange Distanz) oder Koaxialkabel (kurze Distanz). Das Signal wird in Kombination mit einem Splitter/Combiner in den Zielbereich übertragen.

Signalübertragung: Die Remote-Antenneneinheit (RAU) sendet das Signal an die Benutzergeräte, um eine vollständige Abdeckung zu erreichen.

2. Hauptmerkmale

Hohe Kapazität: Anpassung an 5G-Anforderungen mit hoher Datenrate und geringer Latenz.

Skalierbarkeit: Erhöhen oder verringern Sie die Anzahl der Antennen und Verteilungskomponenten, um sie an die Größe des Gebiets anzupassen.

Flexibilität: Kompatibel mit mehreren Betreibern und Frequenzbändern, um unterschiedliche Netzwerkanforderungen zu erfüllen.

V. Wie wählt man eine 5G DAS-Antenne aus?

1. Frequenzbereich

Frequenzband unter 6 GHz: Niederfrequenzband (< 1 GHz, z. B. 600/700 MHz) mit breiter Abdeckung und starker Durchdringung; Mittelfrequenzband (1–6 GHz, z. B. 3,5 GHz C-Band) gleicht Abdeckung und Kapazität aus und ist das Hauptfrequenzband von 5G.

Millimeterwellenband (24 GHz–100 GHz, z. B. 26/28 GHz): hohe Geschwindigkeit, große Kapazität, aber kurze Abdeckung, schwache Durchdringung, erfordert mehrere Antennen, um den Blindbereich zu füllen.

2. Polarisation

Vertikale/horizontale Polarisation: Traditionell, kostengünstig, aber anfällig für Störungen.

Doppelte Polarisation (± 45 ° schräge Polarisation): Unterstützt die MIMO-Technologie, verbessert die Signalqualität und -kapazität und ist die gängige Wahl für 5G.

3. Gewinn und Reichweite

Verstärkung: Um die Signalfokussierungsfähigkeit zu messen, beträgt die Innenantenne 2–8 dBi und die Außenantenne 8–20 dBi. Es ist notwendig, die Verstärkung und den Blindbereich der Abdeckung auszugleichen.

Reichweite: Abhängig vom Frequenzband (kurze Millimeterwelle, langes Niederfrequenzband), der Umgebung (Hindernisse) und der Leistung beträgt die Reichweite in Innenräumen Dutzende bis Hunderte von Metern. Im Freien kann sie Hunderte von Metern bis zu mehreren Kilometern erreichen.

4. Niedriger PIM-Wert

Definition: Passive Intermodulation (PIM) ist die Interferenz, die durch die Mischung mehrerer Frequenzsignale in passiven Komponenten verursacht wird und die Netzwerkleistung beeinträchtigen kann.

Bedeutung: Niedriger PIM (≤ -150 dBc, ≤ -160 dBc für hohe Leistung) gewährleistet Signalintegrität und Netzwerkeffizienz.

Umsetzung: Verwendung hochwertiger nichtferromagnetischer Materialien, präzise Fertigung, korrekte Installation und regelmäßige Tests.

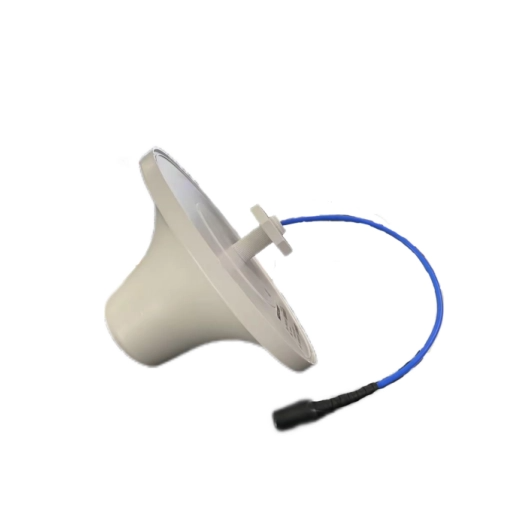

VI. Haupttypen von 5G DAS-Antennen

VII. Wie wählt man eine 5G DAS-Antenne aus?

Definieren Sie die Anforderungen: Bestimmen Sie den Abdeckungsbereich (Größe, Hindernisse), die Kapazität (Anzahl der Benutzer, Anwendungen) und das Zielfrequenzband.

Wählen Sie den richtigen Typ: Die Rundstrahlantenne eignet sich für eine großflächige, gleichmäßige Abdeckung und die Richtantenne eignet sich für bestimmte Bereiche. Wählen Sie einen kleinen und schönen Stil im Innenbereich und einen wetterbeständigen Stil im Freien.

Passende Parameter: Ausgewogenheit zwischen Verstärkung und Strahlbreite (wählen Sie einen schmalen Strahl mit hoher Verstärkung für große Entfernungen und einen breiten Strahl mit geringer Verstärkung für einen großen Bereich). Die vorrangige Unterstützung für MIMO/Beamforming sorgt für niedrige PIM-Werte (≤ -150 dBc).

Berücksichtigen Sie Installation und Kompatibilität: Anpassung an Installationsszenarien (Decke/Wand/Mast), Kompatibilität mit bestehender Infrastruktur, Einhaltung lokaler Vorschriften und Industriestandards.

Kosten und Zukunft abwägen: Bringen Sie Anschaffungskosten und langfristigen Wert in Einklang und wählen Sie Produkte aus, die skalierbar und für zukünftige 5G-Upgrades geeignet sind. Wenden Sie sich bei Bedarf an einen professionellen Ingenieur.
