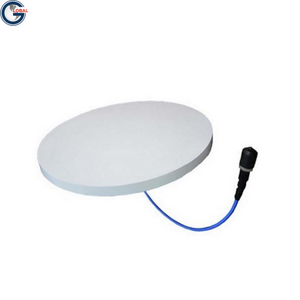

GL-DY3060H3
Asialeren
8517710000
50
Akzeptiert
200/Tag
| Menge: | |
|---|---|
Elektrische Spezifikationen | ||||||
Frequenzbereich-MHz | 350-960 | 1350-1550 | 1710-2700 | 3400-3800 | 4900-7125 | |
VSWR | ≤1,8 | ≤1,8 | ≤1,8 | ≤1,8 | ≤1,8 | |
Verstärkung – dBi | 2.0 | 3.5 | 4.5 | 6.0 | 6.0 | |
Horizontale Strahlbreite | 360° | 360° | 360° | 360° | 360° | |
Vertikale Strahlbreite | 65° | 55° | 55° | 50° | 45° | |
Polarisation | Horizontal | |||||
IntermodulationIM3 (2x43dBm)- dBc | ≤-150 | |||||
Eingangsimpedanz-Ω | 50 | |||||
Maximale Eingangsleistung: W | 50 | |||||
Blitzschutz | Gleichstrommasse | |||||
Mechanische Spezifikationen | ||||||
Eingangsanschlusstyp | N weiblich | |||||
Abmessungen: mm | Ø220×18 | |||||
Antennengewicht: kg | 0.3 | |||||
Strahlungselementmaterial | Leiterplatte | |||||
Radommaterial | ABS | |||||
Radomfarbe | Weiß | |||||
Betriebstemperatur | -40°C bis +65°C | |||||
Unterschiede zwischen ähnlichen Antennen
P/N | GL-DY3060H3 | GL-DY6070VV3 | GL-DY7027V3B |
Gewinnen | 2,0/6,0 | 2,0/6,0 | 2,5/3,5 |
VSWR | 1.8 | 1.8 | 1,5/1,8 |
Produkteinführung
1. Fünf-Band-Vollabdeckung
350–960 MHz + 1350–1550 MHz + 1710–2700 MHz + 3400–3800 MHz + 4900–7125 MHz, unterstützt 4G/5G/C-Band/Wi-Fi 6E (6 GHz), ersetzt mehrere Antennen durch ein einziges Gerät.
2. Unsichtbares, ultraschlankes Design
Mit einer Dicke von nur 18 mm und einem Durchmesser von 220 mm fügt sich das reinweiße ABS-Gehäuse nahtlos in die Decke ein und wiegt nur 0,3 kg und fügt sich mühelos in Ihre Einrichtung ein.
3.Horizontale Polarisations-Anti-Interferenz
Die einzigartige horizontale Polarisationstechnologie reduziert das Übersprechen zwischen Geräten und erreicht eine extrem niedrige Intermodulation (IM3) ≤ -150 dBC, wodurch die Signalreinheit in dicht besiedelten Gebieten wie Einkaufszentren um 50 % verbessert wird.
4.360° Abdeckung ohne tote Winkel
Omnidirektionale Strahlung + 6 dBi Spitzenverstärkung (3,5-GHz-Band), vertikaler Abstrahlwinkel von 45°–65°, geschichtete Abdeckung, ein einzelnes Gerät steuert effektiv einen 500㎡-Boden.
5. Zuverlässigkeit auf Industrieniveau
50 W Nennleistung + großer Betriebstemperaturbereich von -40 °C bis 65 °C, PCB-Kühlerelement ist feuchtigkeits- und korrosionsbeständig, Gleichstromerdung zum Blitzschutz und 10 Jahre wartungsfrei.

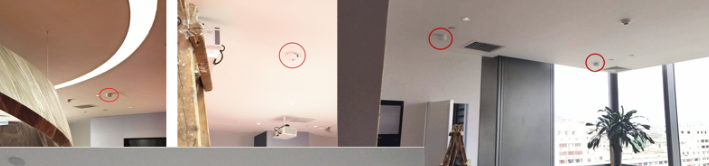

Anwendungsszenarien
Smart Commercial Complex: Vernetzung des Passagierflusssystems von Einkaufszentrum und Flughafenterminal
Digitales Gesundheitswesen: Nahtlose Signalabdeckung für Überwachungsgeräte auf Krankenstationen
Bildungsinformatisierung: Zentralisierte CPE-Verwaltung für mehrere Klassenzimmer in Lehrgebäuden
Hoteldigitalisierung: IPTV- und WiFi-Dual-Netzwerk-Integration in Gästezimmern
Industrielles IoT: Fabrik-Sensordaten-Backhaul-Hub
Regierungsorte: Unterbrechungsfreies Warteschlangensystem in Regierungssälen
FAQ
F: Was ist der Unterschied zwischen horizontaler Polarisation und herkömmlicher vertikaler Polarisation?
A: Die vertikale Polarisation passt zu Mobiltelefonsignalen und ist für an der Decke montierte Geräte (AP/CPE) optimiert, wodurch Wandreflexionsverluste reduziert und die Sende- und Empfangseffizienz von an der Decke montierten Geräten verbessert werden.
F: Kann es direkt an einen Router angeschlossen werden?
A: Für den Anschluss an das Gerät ist ein N-Typ-Adapterkabel (z. B. ein RG316-Kabel) erforderlich. Es wird empfohlen, dass der maximale Leitungsverlust ≤3 dB beträgt. Wir empfehlen die Verwendung unserer CL-30 Ultra-Low-Loss-Patchkabel.
F: Wozu dient das Frequenzband 4900–7125 MHz?
A: Es deckt das 6-GHz-Band von WiFi 6E/7 und das 5G-C-Band (n77/n78) ab und gewährleistet so eine zukunftssichere Leistung für das nächste Jahrzehnt.
F: Wie installiere ich ein 18 mm dickes Kabel?
A: Die Deckenöffnung hat einen Durchmesser von 225 mm und die mitgelieferte federbelastete Halterung ermöglicht den Aufbau durch eine einzelne Person in 3 Minuten.
F: Warum wird der vertikale Abstrahlwinkel kleiner, wenn die Frequenz zunimmt?
A: Hochfrequenzsignale haben eine schwache Durchdringung. Ein schmaler Strahl (z. B. ein 45°-Strahl) bündelt die Energie so, dass sie in den Boden eindringt. Die gemessene Stördämpfung zwischen Ober- und Untergeschoss beträgt ≥12dB.
F: Wie führe ich eine Gleichstromerdung durch? A: Das Gehäuse verfügt über einen eingebauten Erdungsbolzen zum Anschluss an das Erdungsnetz des Gebäudes (Blitzschutznorm IEC 62305) über ein Kupferkabel mit 6 mm² oder mehr. In Gebieten mit starken Blitzeinschlägen ist dieser Anschluss nicht erforderlich.
F: Kann es im Freien verwendet werden?
A: Das ABS-Gehäuse ist UV-beständig, aber nicht wasserdicht. Es ist nur für den Innenbereich geeignet. Wählen Sie für den Außenbereich das IP67-Modell der GL-OD-Serie.
