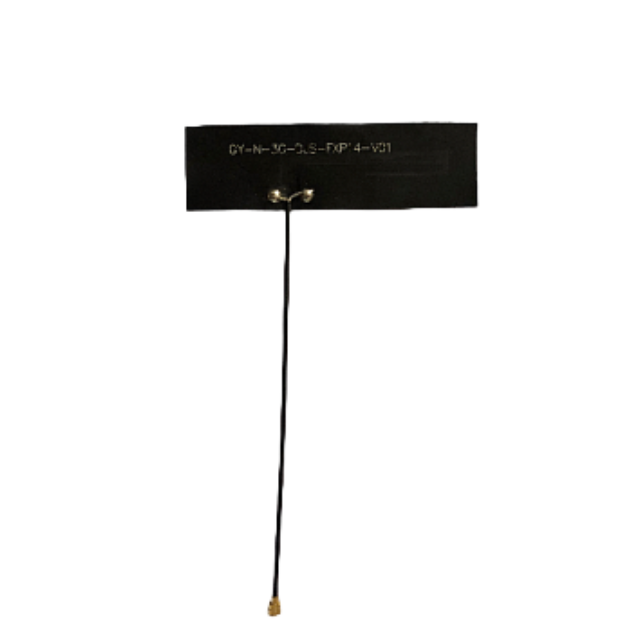

4G/5G UFL-Anschluss. Interne flexible PCB-Patch-Antenne

Produkteinführung

1. Großer Frequenzbereich: Die GLFPC01 FPC-Antenne deckt einen breiten Frequenzbereich von 698–960/1710–2700 MHz ab. Durch diese Breitbandfähigkeit eignet es sich für mehrere drahtlose Anwendungen und ermöglicht eine nahtlose Konnektivität über verschiedene Kommunikationsbänder hinweg.

2. Stabile Verstärkungsleistung: Mit einer Verstärkung von 2,15 dBi bietet die Antenne einen stabilen Signalempfang und -übertragung. Diese Verstärkungsstufe gewährleistet eine zuverlässige Kommunikation, sei es für die Datenübertragung oder für Sprachanrufe in den Betriebsfrequenzbändern.

3. Vertikale Polarisation: Das vertikale Polarisationsdesign des GLFPC01 verbessert die Signalqualität in bestimmten Szenarien. Es kann Störungen in manchen Umgebungen wirksam reduzieren und sorgt so für eine stabilere Verbindung für Geräte, die für eine optimale Leistung eine vertikale Polarisation benötigen.

4. Niedriges VSWR: Das Spannungs-Stehwellenverhältnis (VSWR) des GLFPC01 beträgt ≤2,0. Ein niedriges VSWR weist auf eine effiziente Leistungsübertragung zwischen der Antenne und dem angeschlossenen Gerät hin. Dies bedeutet weniger Signalreflexion, was zu einer besseren Signalstärke und Gesamtsystemleistung führt.

5. Breite Betriebsumgebung: Der GLFPC01 kann in einem Temperaturbereich von -30 bis 60 °C und einer Luftfeuchtigkeit von 5 bis 95 % unter verschiedenen Umgebungsbedingungen betrieben werden. Dank dieser breiten Toleranz eignet es sich sowohl für Innen- als auch für Außenanwendungen, von Kühlhäusern bis hin zu feuchten tropischen Gebieten.

Unterschiede zwischen ähnlichen Antennen

Anwendungsszenarien

• IoT-Sensoren : Ermöglicht stabile Konnektivität in intelligenten Landwirtschafts- oder Smart-City-Projekten.

• Tragbare Geräte : Das ultradünne Design passt nahtlos in Fitness-Tracker oder medizinische Wearables.

• 5G-Router/Modems : Verbessert die Signalstärke für Heim- oder Industrienetzwerke.

• Industrielle Automatisierung : Unterstützt die Maschinenkommunikation in rauen Fabrikumgebungen.

• Drohnenkommunikation : Leicht und langlebig für die Datenübertragung aus der Luft.

FAQ

F: Mit welchen Geräten ist diese Antenne kompatibel?
A: Entwickelt für 4G/5G-Module, IoT-Geräte, Router und Industriegeräte mit UFL-Anschlüssen.

F: Hält es den Bedingungen im Freien stand?
A: Ja, es funktioniert zuverlässig von -30 °C bis 60 °C und widersteht Feuchtigkeit (5–95 %).

F: Ist die Antenne wasserdicht?
A: Obwohl es nicht IP-zertifiziert ist, bieten die flexible Leiterplatte und das versiegelte Design eine grundlegende Feuchtigkeitsbeständigkeit für den Innen- und Außenbereich.

F: Welche Kabeltypen werden unterstützt?
A: Kompatibel mit RG1.13- und RG1.37-Kabeln für eine flexible Installation.

F: Unterstützt es 5G-mmWave-Frequenzen?
A: Nein, es deckt Bänder unter 6 GHz (bis zu 2700 MHz) ab. Erkundigen Sie sich für mmWave nach speziellen Modellen.

F: Wie wird die Antenne montiert?
A: Klebende Rückseite oder mechanische Befestigungsmöglichkeiten ermöglichen eine einfache Befestigung an Oberflächen.

F: Wie hoch ist der typische Gewinn?
A: 2,15 dBi, optimiert für die Kommunikation mit kurzer bis mittlerer Reichweite in kompakten Geräten.

F: Kann es Hochleistungssender verarbeiten?
A: Ja, es unterstützt eine Eingangsleistung von bis zu 50 W für Anwendungen in Industriequalität.
