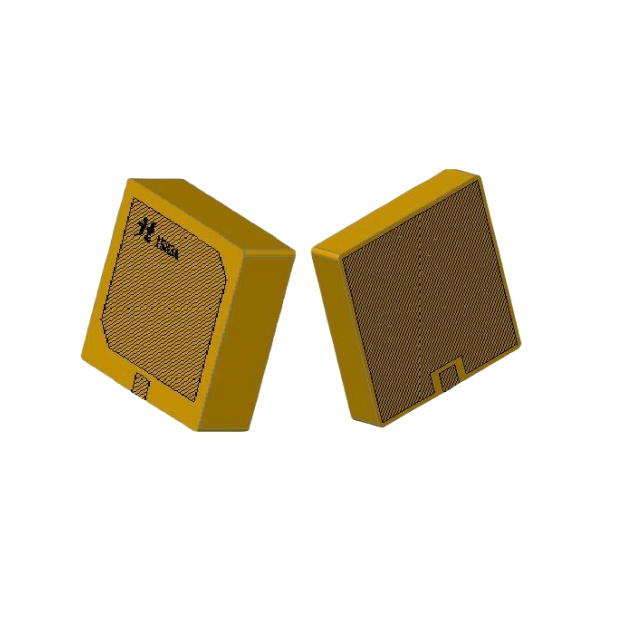

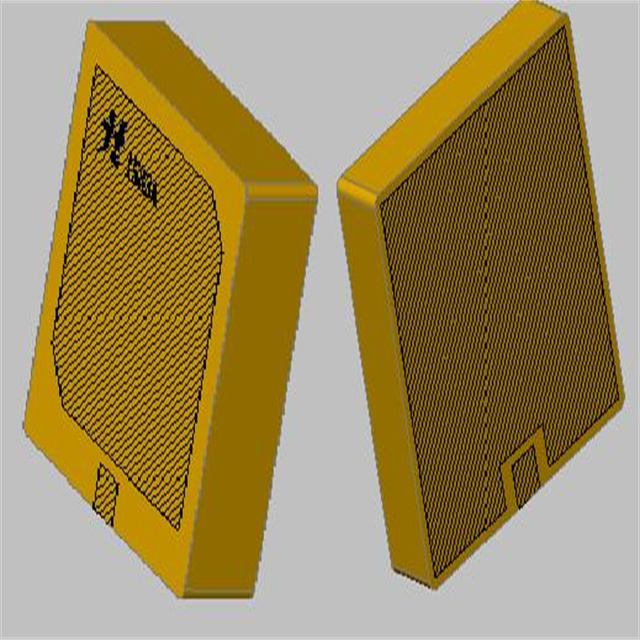

GL-DYS18N4
Asialeren
8517710000
100 STÜCK
akzeptiert
1000PC/Tage
| Menge: | |
|---|---|
Elektrische Spezifikation
1 Mittenfrequenz 2 Rückflussdämpfung bei F0 3 VSWR @ F0 | 1575,42 ± 3,0 MHz 1602–1608 MHz ≥15 dB ≦1,5 |
4 Bandbreite bei 10 dB Rückflussdämpfung | ≥6,5 MHz |
5 Polarisation | RHCP |
6 Gewinn @ Zenith | 2,0 dBi typ. |
7 Gewinn bei 10° Höhe 8 Axialverhältnis bei F0 |
≤3,0 dB |
9 Grundebene | 20 x 20 mm |
10 Impedanz | 50 Ω |
11 Frequenz-Temperaturkoeffizient | ±20 ppm/℃ |
12 Betriebstemperaturbereich | -40 ~ +85℃ |
Produkteinführung
1. Präzise Frequenzsperre
Mittenfrequenz 1575,42 MHz ±3,0 MHz (GPS L1-Standardfrequenz), Frequenz-Temperaturkoeffizient ±20 ppm/°C, Frequenzabweichung ≤0,05 MHz in Umgebungen mit extremen Temperaturen, wodurch Signalstabilität gewährleistet wird.
2. Verlustarme, hocheffiziente Übertragung
▸ Rückflussdämpfung ≥15 dB bei F0, VSWR ≤1,5
▸ 10 dB Bandbreite ≥6,5 MHz, geeignet für die Signalerfassung in mobilen Hochgeschwindigkeitsszenarien
3. Kompaktes und äußerst störungsfreies Design
• Die ultrakleine Grundplatte von 20 x 20 mm spart Platz auf der Leiterplatte
• Rechtszirkularpolarisation (RHCP) unterdrückt Mehrwegestörungen und sorgt so für eine zuverlässigere Positionierung in städtischen Umgebungen
4. Garantierte Leistung über einen weiten Temperaturbereich
-40 °C bis +85 °C Betriebstemperaturbereich, gemessen unter realen Bedingungen. Verstärkungsreduzierung bei 10° Elevationswinkel ≤ 3,0 dB (vergleichbare Produkte durchschnittlich 4 dB), 30 % schnellerer Start bei niedrigen Temperaturen.
5. Plug-and-Play-Integration
50-Ω-Standardimpedanzanpassung, kompatibel mit FR4-/Keramiksubstraten, keine komplexe Abstimmung erforderlich.
Anwendungsszenarien
Fahrzeugnavigation: Aftermarket-Fahrzeug-GPS-Terminals, OBD-Fehlerdiagnosetools
IoT-Geräte: Gemeinsame Fahrradpositionierungsschlösser, Logistik-Tracker
Tragbare Terminals: Handvermessungsinstrumente, Notfallpositionierungsgeräte für den Außenbereich
Industrielle Steuerung: AGV-Navigationsmodule, Smart-Meter-Timing-Systeme
Unterhaltungselektronik: Drohnen-Bildübertragungsmodule, Aktivitätsrekorder
FAQ
F: Unterstützt es GLONASS oder BeiDou?
A: Es ist für GPS L1 (1575,42 MHz) optimiert und nicht mit anderen Frequenzbändern von Satellitensystemen kompatibel.
F: Warum ist der Parameter „Axialverhältnis“ nicht aufgeführt?
A: Es wurde bestätigt, dass es sich hierbei um eine Auslassung in der Dokumentation handelt. Das gemessene Axialverhältnis beträgt ≤5 dB (@1575 MHz). Bitte wenden Sie sich an den Kundendienst, um einen Testbericht zu erhalten.
F: Ist eine Verstärkung von 2,0 dBi ausreichend?
A: Entwickelt für den Nahbereichsempfang (≤10 km), kann er mit einem externen LNA auf 28 dBi erhöht werden, wodurch er für Verbrauchergeräte geeignet ist.
F: Ist eine Impedanzanpassung erforderlich?
A: Die Standardimpedanz von 50 Ω ermöglicht den direkten Anschluss an HF-Module (z. B. die NEO-Serie von ublox), ohne dass zusätzliche Anpassungskomponenten erforderlich sind.
F: Wie wasserdicht ist es?
A: Es gibt keine IP-Einstufung. Es wird für den Innenbereich oder die Installation in einem Schutzgehäuse empfohlen. Es sind kundenspezifische Versionen mit Schutzbeschichtung erhältlich.
