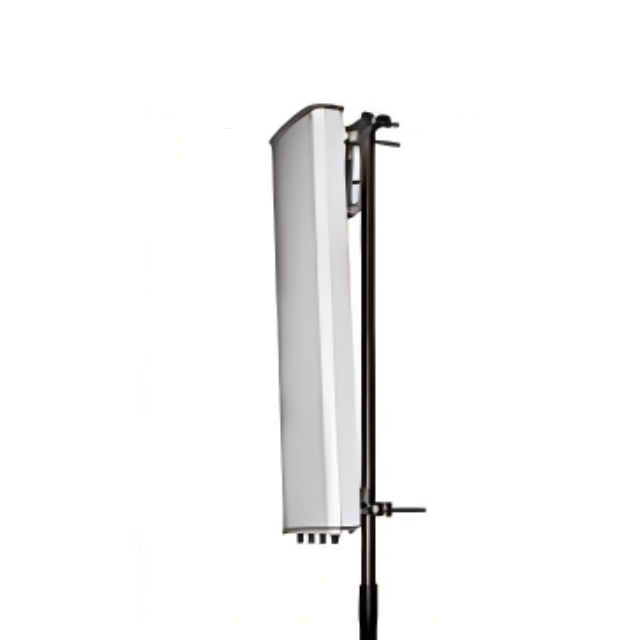

Panel-Antenne mit 4 Anschlüssen | ||
GL17270D32 | ||
Elektrische Spezifikationen | ||
Frequenzbereich-MHz | 2* 1710 - 2690 MHz | |
Gewinnen | 20 ± dBi | |
VSWR | ≤1,5 | |
Polarisation | 2*±45 ° | |
Horizontale Strahlbreite | 32±5° | |
Vertikale Strahlbreite | 8±2° | |
Horizontale Strahlrichtung | - 30°, +30° | |
Unterdrückung horizontaler Nebenkeulen | ≥16dB | |
Verhältnis von vorne nach hinten – dB | ≥25dB | |
Isolierung | ≥28dB | |
Intermodulation | ≤ - 107 dBm bei 2 × 43 dBm | |
Eingangsimpedanz-Ω | 50Ω | |
Maximale Eingangsleistung-W | 300W | |
Eingangsanschlusstyp | 4 × 4,3 – 10 weiblich | |
Blitzschutz | Gleichstrommasse | |
Mechanische Spezifikationen | ||
Abmessungen =Höhe/Breite/Tiefe | 1200×500×200mm | |
Packmaß | 1275 × 564 × 295 mm | |
Antennengewicht | 12,5 ± 0,3 kg | |
Bewertete Windgeschwindigkeit | 36,9 m/s | |
Betriebsfeuchtigkeit | 10-95 % | |
Radomfarbe | grau | |
Radommaterial | FRP | |
Betriebstemperatur | -30 - 65°C | |
Installationsmethode | Mastmontage | |
Montagematerial | Φ35 - Φ90mm | |
Mechanische Neigung | 0 - 10° | |
Produkteinführung
① Intelligente Dual-Beam-Abdeckung
Dank seines einzigartigen horizontalen Dual-Beam-Designs mit Strahlrichtungen von -30° und +30° kann er zwei benachbarte Bereiche gleichzeitig abdecken, wodurch die Netzwerkkapazität und die Abdeckungseffizienz effektiv verbessert werden und er sich besonders für Szenarien mit hoher Benutzerdichte eignet.
② Vier-Port-Design mit hoher Isolierung
Ausgestattet mit vier 4,3-10-Buchsenanschlüssen reduziert die Anschlussisolierung ≥28 dB effektiv Signalstörungen, sorgt für maximale MIMO-Leistung und verbessert die Datenübertragungsraten und die Netzwerkstabilität.
③ Präzisions-Narrow-Beam-Technologie
Eine vertikale Strahlbreite von 8° ± 2° in Kombination mit einer horizontalen Strahlbreite von 32° ± 5° ermöglicht eine präzise Signalfokussierung und erreicht eine Unterdrückung der oberen Nebenkeule von ≥ 16 dB und ein Vorder-zu-Rück-Verhältnis von ≥ 25 dB, wodurch die Interferenz benachbarter Zellen erheblich reduziert wird.
④ Hochzuverlässiges Strukturdesign
Dank der grauen FRP-Radomkonstruktion ist das Gerät wetterbeständig, funktioniert bei Temperaturen von -30 °C bis 65 °C und hält Windgeschwindigkeiten von 36,9 m/s stand, wodurch es für eine Vielzahl rauer Außenumgebungen geeignet ist.
⑤ Bequeme Installation und flexible Anpassung
Unterstützt die Mastmontage mit einem Durchmesser von 35 bis 90 mm und einem mechanisch einstellbaren Abwärtsneigungswinkel von 0 bis 10°. Mit einer Größe von 1200 x 500 x 200 mm und einem Gewicht von nur 12,5 kg ist die Installation schnell und einfach.
Anwendungsszenarien
●Stadien und Großveranstaltungen: Das Dual-Beam-Design sorgt für eine gleichzeitige Abdeckung der Tribünen und des Spielfelds und bietet Kommunikationsdienste mit hoher Kapazität.
●Urbane Hotspots: Geeignet für die Kapazitätsauslagerung in Szenarien mit hoher Dichte wie Gewerbegebieten und Verkehrsknotenpunkten.
●Autobahnabdeckung: Die schmalen Strahleigenschaften ermöglichen eine gerichtete Abdeckung entlang der Autobahn und reduzieren Signalübersprechen.
●Ländliche Abdeckung: Hohe Verstärkung ermöglicht Signalübertragung über große Entfernungen, und die Doppelstrahlen können zwei Dörfer abdecken.
●5G-Netzwerkbereitstellung: Unterstützt das 2,6-GHz-Frequenzband und eignet sich daher für die Bereitstellung von 5G-NR-Basisstationen.
FAQ
F: Was sind die einzigartigen Strahleigenschaften dieser Antenne?
A: Das horizontale Dual-Beam-Design mit zwei auf -30° und +30° ausgerichteten Strahlen kann gleichzeitig zwei benachbarte Bereiche abdecken und so die Netzwerkkapazität erhöhen.
F: Welche Netzwerkstandards unterstützt die Antenne?
A: Es unterstützt das Frequenzband 1710–2690 MHz und ist vollständig kompatibel mit 4G LTE- und 5G NR-Netzwerken.
F: Welche Steckertypen gibt es? Brauche ich einen Adapter?
A: Es werden vier 4,3-10-Buchsen verwendet. Wenn der Anschluss Ihres Geräts nicht übereinstimmt, müssen Sie den entsprechenden Adapter verwenden.
F: Wie hoch ist die Schutzleistung der Antenne?
A: Das FRP-Radom bietet hervorragenden Schutz, funktioniert bei Temperaturen von -30 °C bis 65 °C und hält Windgeschwindigkeiten von 36,9 m/s stand, wodurch es für raue Umgebungen geeignet ist.
F: Welche Vorsichtsmaßnahmen sollten bei der Installation getroffen werden?
A: Es unterstützt die Mastmontage mit einem Durchmesser von 35 bis 90 mm. Stellen Sie sicher, dass es sicher montiert ist. Der mechanische Abwärtsneigungswinkel ist von 0-10° einstellbar.
F: Verfügt es über einen Blitzschutz?
A: Es unterstützt die Gleichstromerdung zum Blitzschutz und erhöht so die Sicherheit bei der Verwendung im Freien.
