GLXCT2504
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Leistungsindex
Technische Anforderungen | Technischer Index |
Materialname | Passive Keramikantenne |
Frequenzbereich (MHz) | GPS: 1575,42 MHz GLONASS: 1602 MHz |
Mittenfrequenz (MHz) | |
Verstärkung (dBi) (Verstärkung im Zenit) | ≥2 dBi (Anschlussplatine) |
Axialverhältnis (dB) | ≤5 dB (Mittenfrequenz) |
Bandbreite (MHz) | 20 MHz min. (Rückflussdämpfung bei -10 dB) |
Ausgangsimpedanz (Ω) | 50Ω |
VSWR(dB) | <2 |
Rückflussdämpfung (dB) | ≤-15 (1575,42 MHz und 1602 MHz) |
Vertikale Strahlbreite (°) | 100±10° |
Horizontale Strahlbreite (°) | 360° |
Effizienz (%) | ≥57 % bei 1575 MHz |
≥56 % bei 1575 MHz | |
Polarisation | RHCP |
Abmessung (mm) | 25*25*4 |
Umweltanpassung
1 | Arbeitstemperatur[℃] | -40~ 85 |
2 | Arbeitstemperatur [℃] | -40~ 85 |
3 | Arbeitsfeuchtigkeit[%] | ≤95 |

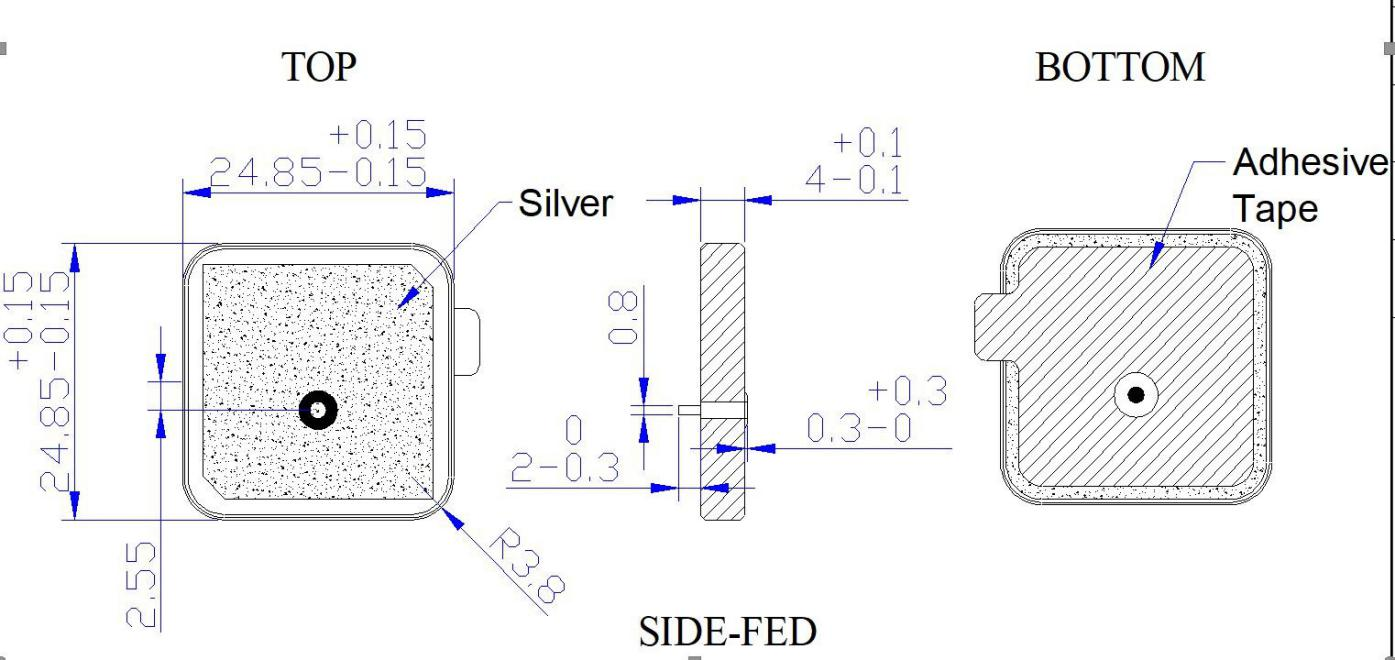

Produktstrukturzeichnung
Produkteinführung
Dualband-Kompatibilität
Unterstützt GPS L1- (1575,42 MHz) und GLONASS G1- Signale (1602 MHz), ideal für globale Navigationssysteme, die Multikonstellationsgenauigkeit erfordern.
Hohe Signaleffizienz
Erreicht einen Wirkungsgrad von ≥57 % bei 1575 MHz und eine Zenitverstärkung von ≥2 dB und gewährleistet so einen starken Signalempfang auch in abgelegenen oder behinderten Bereichen.
Robuste Umweltbeständigkeit.
Funktioniert zuverlässig bei extremen Temperaturen (-40 °C bis 85 °C) und hoher Luftfeuchtigkeit (≤95 %), geeignet für Küsten-, Industrie- und Außeneinsätze.
Kompaktes und langlebiges Design.
Ultrakleine Stellfläche von 25 x 25 x 4 mm mit glatter Silberoberfläche und Antioxidationsstiften, die eine einfache Integration und langfristige Haltbarkeit gewährleisten.
Optimierte HF-Leistung
verfügt über eine Impedanz von 50 Ω, ein niedriges VSWR (<2) und eine Bandbreite von 20 MHz, wodurch Signalverluste minimiert und die Kompatibilität mit Standard-HF-Systemen maximiert werden.
Anwendungsfälle
Outdoor-Navigationssysteme: Bietet zuverlässige Dualband-Positionierung für Wandergeräte, Drohnen und Schiffsausrüstung.
Flottenmanagement: Gewährleistet eine genaue GPS/GLONASS-Ortung für LKWs und Logistikfahrzeuge bei rauem Wetter.
Industrielle IoT-Sensoren: Gebaut, um Fabrikvibrationen und Temperaturschwankungen standzuhalten.
Intelligente Landwirtschaft: Unterstützt Präzisionslandwirtschaftsgeräte, die in ländlichen Gebieten stabile Satellitensignale erfordern.
Notfall-Beacons: Liefert kritische Standortdaten in extremen Umgebungen für Rettungseinsätze.
FAQ
F: Unterstützt diese Antenne sowohl GPS als auch GLONASS?
A: Ja, es deckt die Bänder GPS L1 (1575,42 MHz) und GLONASS G1 (1602 MHz) für globale Positionierungsgenauigkeit ab.
F: Was ist der Betriebstemperaturbereich?
A: Es funktioniert zuverlässig von -40 °C bis 85 °C und ist für extreme Außen- und Industrieumgebungen geeignet.
F: Ist diese Antenne wasserdicht?
A:Obwohl es nicht ausdrücklich als wasserdicht eingestuft ist, ist es aufgrund seiner Feuchtigkeitsbeständigkeit (≤95 %) für den geschützten Einsatz im Freien geeignet.
F: Welchen Gewinn hat diese Antenne?
A: Bei Anschluss an eine Leiterplatte beträgt die Verstärkung im Zenit ≥2 dB, was einen starken Signalempfang gewährleistet.
F: Ist eine externe Stromquelle erforderlich?
A: Nein, es ist eine passive Antenne und benötigt keine zusätzliche Stromversorgung.
F: Ist es mit Standard-HF-Systemen kompatibel?
A: Ja, es verfügt über eine Impedanz von 50 Ω und ein niedriges VSWR (<2) für eine nahtlose Integration.
F: Wie lange ist die Garantiezeit?
A: Für das Produkt gilt eine 1-jährige Garantie gegen Herstellungsfehler.
