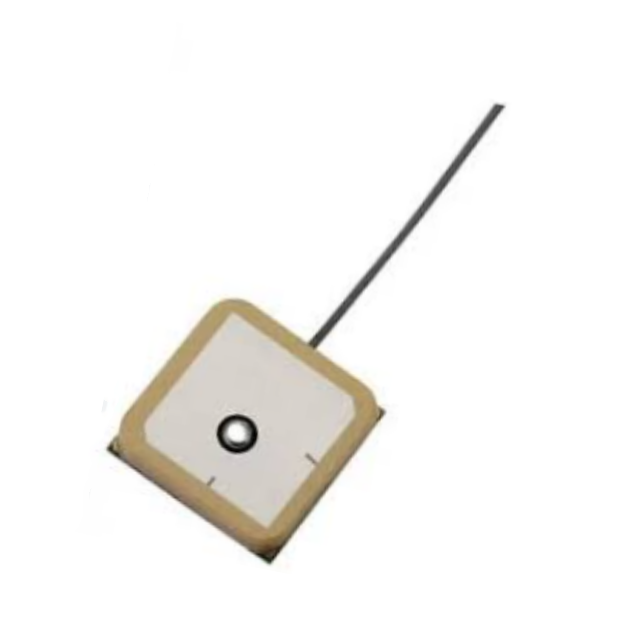

GL1621R2540ABDB1-T
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
Leistungsmerkmale
Artikel | Inhalt |
Nennfrequenz MHz | 1621,5 ± 5,5 |

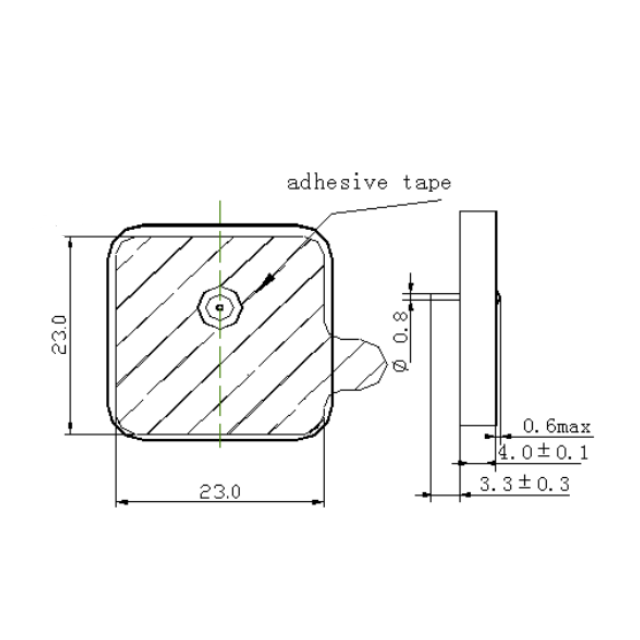

Mittenfrequenz MHz (ohne Klebeband auf 70×70mm Grundplatte) | 1623±3.0 |
-10dB Bandbreite MHz min | 17 |
Rückflussdämpfung bei Mittenfrequenz dB max | -15 |
Polarisationsmodell | RHCP |
Impedanz Ω | 50 |
Frequenz-Temperaturkoeffizient | 20 ppm/Grad.℃ max |
Impedanzcharakteristik
Testvorrichtung
Produkteinführung
Präzise Frequenzstabilität.
Arbeitet bei 1621,5 MHz ±5,5 MHz mit einer Mittenfrequenz von 1623 MHz (±3 MHz), was eine zuverlässige Leistung für Satellitenkommunikations- und Zeitmesssysteme gewährleistet.
Robuste Umweltbeständigkeit
Hält extremen Bedingungen (-40 °C bis 105 °C) und Feuchtigkeit (90–95 % relative Luftfeuchtigkeit) stand und ist daher ideal für Industrie-, Automobil- und Außenanwendungen.
Rechtszirkularpolarisation (RHCP)
Minimiert Signalinterferenzen in dynamischen Umgebungen und erhöht die Genauigkeit von GPS- und GNSS-Geräten.
Hohe Lötbarkeit und Haltbarkeit
Besteht strenge Löttests (260–290 °C) und Anschlussdrucktests (2 kg Axialkraft) und gewährleistet so Langlebigkeit in rauen Fertigungsprozessen.
RoHS- und umweltkonform.
Erfüllt globale Umweltstandards und ist sicher für den Einsatz in der Medizin-, Verbraucher- und Industrieelektronik.
Anwendungsfälle:
Satellitenkommunikationssysteme: Gewährleistet eine stabile Signalübertragung in der Luft- und Raumfahrt sowie der Seeschifffahrt.
Industrielle IoT-Sensoren: Gebaut, um Fabrikvibrationen und Temperaturschwankungen standzuhalten.
Automotive Telematics: Zuverlässige GPS-Ortung für das Flottenmanagement bei extremen Wetterbedingungen.
Medizinische Überwachungsgeräte: Die RoHS-Konformität eignet sich für empfindliche Gesundheitsgeräte.
Outdoor-Tracking-Lösungen: Wetterbeständiges Design für Logistik- oder Wildtier-Tracker.
FAQ:
F: Welchen Frequenzbereich deckt diese Antenne ab?
A: Es arbeitet bei 1621,5 MHz ±5,5 MHz mit einer -10 dB Bandbreite von 17 MHz.
F: Ist es für Umgebungen mit hohen Temperaturen geeignet?
A: Ja, es besteht die Tests bei 105 °C für 96–98 Stunden und behält die Leistung auch nach der Belastung bei.
F: Kann es Vibrationen in industriellen Umgebungen bewältigen?
A: Absolut – getestet gegen 10–55 Hz Vibrationen entlang der X/Y/Z-Achsen für jeweils 2 Stunden.
F: Was ist der Polarisationstyp?
A: Rechtszirkularpolarisation (RHCP), optimiert für GPS/GNSS-Anwendungen.
F: Ist bleifreies Löten kompatibel?
A: Ja, die Anschlüsse halten Lötbädern bei 260–290 °C mit einer Abdeckung von über 95 % stand.
F: Entspricht es den Umweltvorschriften?
A: Vollständig RoHS-konform und entspricht den nationalen Umweltschutzgesetzen.
F: Wie ist die Impedanzanpassung für HF-Systeme?
A: Entwickelt für eine Impedanz von 50 Ω, um eine nahtlose Integration mit Standard-HF-Schaltkreisen zu gewährleisten.
