GL1575S18T2
Asialeren
8517710000
100 Stück
Akzeptiert
10000 Stück/Tag
| Menge: | |
|---|---|
1. ELEKTRISCHE SPEZIFIKATIONEN
NEIN. | Teilenummer | Umrissdimension | Grundebene |
1-1 | GL1575S18T2 | 18*18*2mm | Auf der Leiterplatte vom Kunden |
1-2 | Mittenfrequenz | 1575.42-1610 | |
1-3 | Bandbreite | 34,58 MHz | |
1-4 | Impedanz | 50Ω | |
1-5 | Gewinn @ Zenith | 1,5 dBi typisch | |
1-6 | Frequenz-Temperaturkoeffizient | 0 ± 10 ppm/℃ | |
1-7 | Rückflussverlust @fo | 20 dB min. | |
1-8 | VSRW | 1,5 max. | |
1-9 | Axialverhältnis @fo | 5,0 dB max | |
2. STRUKTUR UND MATERIAL
NEIN. | Beschreibung | Struktur und Material |
2-1 | Antennensubstrat | Dielektrische Keramik |
2-2 | Stift | Kupfer |
2-3 | Electrode | Ag-plattiert |
2-4 | Bodenbasis | Ag-plattiert |

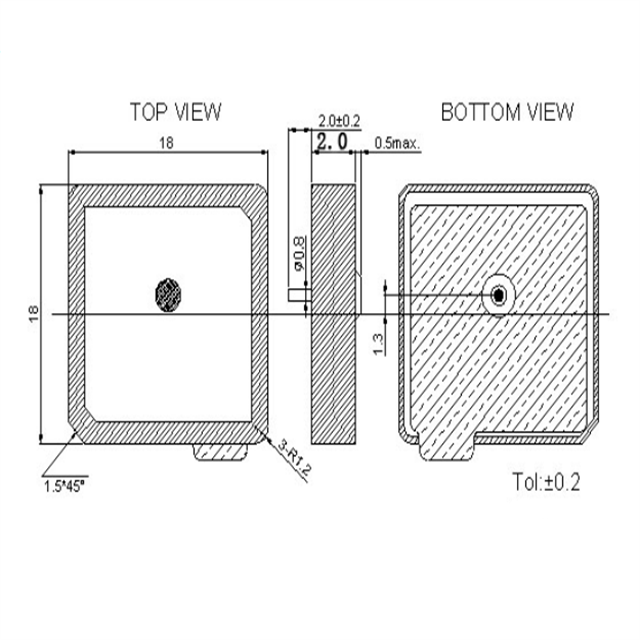

3. PHYSIKALISCHE ABMESSUNGEN
4. UMGEBUNGSSPEZIFIKATIONEN
Standardbedingung: Temperaturbereich: 25 ± 3 °C
Relativer Luftfeuchtigkeitsbereich: 55–75 % relative Luftfeuchtigkeit
Betriebstemperaturbereich: -40℃~+85℃
Lagertemperaturbereich: -40℃~+100℃
4.1 Hochtemperaturbeständigkeit
Das Gerät sollte die Spezifikationen in Tabelle 1 erfüllen, nachdem es einer Temperatur von 85 ± 5 °C ausgesetzt wurde
für 24 ± 2 Stunden und 1–2 Stunden Erholungszeit bei normaler Temperatur.
4.2 Beständigkeit bei niedrigen Temperaturen
Das Gerät sollte auch die Spezifikationen in Tabelle 1 erfüllen, nachdem es der Temperatur ausgesetzt wurde
-40℃±5℃ für 24±2 Stunden und 1~2 Stunden Erholungszeit bei normaler Temperatur.
4.3 Feuchtigkeitsbeständig
Das Gerät sollte die Spezifikationen in Tabelle 1 erfüllen, nachdem es einer Temperatur von 40 ± 2 °C ausgesetzt wurde
℃ und die relative Luftfeuchtigkeit 90–95 % RH für 96 Stunden und 1–2 Stunden Erholungszeit darunter
normaler Zustand.
4.4 Vibrationsfestigkeit
Das Gerät sollte die Spezifikationen in Tabelle 1 erfüllen, nachdem es einer Vibration von 10 to ausgesetzt wurde
55 Hz mit einer Amplitude von 1,5 mm für jeweils 2 Stunden in X-, Y- und Z-Richtung.
4,5 Fallschock
Das Gerät sollte die Spezifikationen in Tabelle 1 erfüllen, nachdem es auf das harte Holz gefallen ist
Brett aus einer Höhe von 30 cm für dreimal jede Facette der 3 Abmessungen des Geräts.
4.6 Temperaturzyklustest
Das Gerät sollte auch die Spezifikationen in Tabelle 1 erfüllen, nachdem es niedrigen Temperaturen ausgesetzt wurde
Temperatur -25℃ und Hochtemperatur +85℃ für jeweils 30 ± 2 Minuten in 5 Zyklen und 1 bis 2
Stunden Erholungszeit bei normaler Temperatur.
Anwendungsszenarien

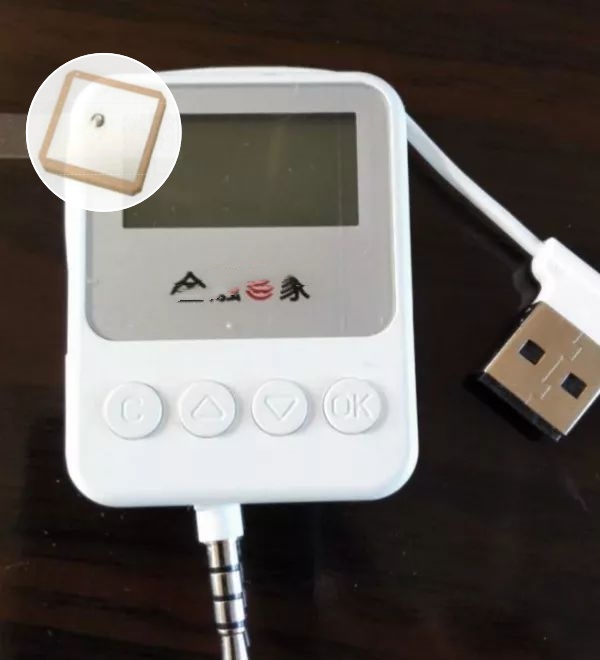

Finanzielle Sicherheit USB Shield: 2 mm dick, integrierte Bankkarte, Standortüberprüfung in Echtzeit für grenzüberschreitende Zahlungen
Militärischer UAV-Munitionsschacht : 30 cm Fallfestigkeit, präzise Positionierung in vibrationsfesten Raketenmasten
Industrielle Sensor-Tags: 100 °C Lagertemperaturtoleranz, geeignet für den Einsatz in der Nähe von Hochöfen zur Stahlherstellung
Meeresbojenüberwachung: Feuchtigkeitsbeständige Zertifizierung für 9 bis 5 % relative Luftfeuchtigkeit, Silberelektroden beständig gegen Meerwasserkorrosion
Kernkraftwerksroboter: 0 ± 10 ppm ultrastabile Frequenz, driftfreie Positionierung in Bereichen mit starker Strahlung
FAQ
F: Kann ich eine Probe bekommen?
A: Ja, Muster sind verfügbar.
F: Wie ist die Lieferzeit?
A: 3-5 Werktage für die Probe, 10-15 Werktage für Mengen unter 5.000.
F: Was sind die Hauptmerkmale der GPS-Keramikantenne GL1575S18T?
A: Die GPS-Keramikantenne GL1575S18T wurde für die leistungsstarke GPS-Navigation entwickelt. Es verfügt über ein aktives Design mit einem dielektrischen Keramiksubstrat, das einen zuverlässigen Signalempfang gewährleistet. Die Antenne verwendet einen Kupferstift, was sowohl ihre Haltbarkeit als auch ihre Leitfähigkeit verbessert. Darüber hinaus verfügt es über einen Frequenz-Temperaturkoeffizienten von 0 ± 10 ppm/℃, der eine stabile Leistung bei unterschiedlichen Temperaturen garantiert. Diese Antenne ist ideal für Anwendungen, die eine genaue und robuste GPS-Funktionalität erfordern.
F: Wie schneidet die GL1575S18T-Antenne im Vergleich zu Standard-GPS-Antennen ab?
A: Die GPS-Keramikantenne GL1575S18T hebt sich durch ihr aktives Design und die hochwertigen Materialien von Standard-GPS-Antennen ab. Die Verwendung von dielektrischer Keramik sorgt für eine hervorragende Signalintegrität und der Kupferstift erhöht die Betriebszuverlässigkeit. Darüber hinaus sorgt der präzise Frequenz-Temperaturkoeffizient für eine konstante Leistung, was es zur ersten Wahl für professionelle Navigationssysteme macht. Ob für Automobilanwendungen oder Robotik, die GL1575S18T ist so konzipiert, dass sie herkömmliche Antennen übertrifft.
F: Kann die GL1575S18T-Antenne im Außenbereich verwendet werden?
A: Auf jeden Fall! Die GPS-Keramikantenne GL1575S18T wurde speziell für Innen- und Außenanwendungen entwickelt. Seine robuste Bauweise und effektive Signalempfangsfähigkeit machen es ideal für den Einsatz unter rauen Umgebungsbedingungen. Unabhängig davon, ob Sie sie in ein Fahrzeugnavigationssystem, eine Drohne oder andere Outdoor-Geräte integrieren, können Sie darauf vertrauen, dass diese Antenne eine zuverlässige GPS-Leistung liefert.
F4: Welche Installationsüberlegungen sollte ich bei der GL1575S18T-Antenne beachten?
A: Bei der Installation der GPS-Keramikantenne GL1575S18T ist es wichtig, sie an einem Ort mit minimalen Hindernissen zu montieren, um den Signalempfang zu maximieren. Stellen Sie sicher, dass die Antenne nicht in der Nähe von metallischen Oberflächen oder anderen elektronischen Geräten angebracht ist, die die GPS-Signale stören könnten. Befolgen Sie außerdem die Richtlinien des Herstellers bezüglich Stromversorgung und Anschluss, um eine optimale Leistung zu gewährleisten. Bei ordnungsgemäßer Installation können Sie eine außergewöhnliche GPS-Genauigkeit und Zuverlässigkeit erwarten.
F5: Ist die GL1575S18T-Antenne mit allen GPS-Systemen kompatibel?
A: Die GPS-Keramikantenne GL1575S18T ist mit den meisten GPS-Systemen kompatibel, die im L1-Band arbeiten. Es kann effektiv mit einer Vielzahl von Geräten und Anwendungen eingesetzt werden, darunter Automobilnavigation, tragbare GPS-Geräte und verschiedene Telematiklösungen. Wir empfehlen jedoch, die Spezifikationen Ihres GPS-Geräts zu überprüfen, um optimale Kompatibilität und Leistung sicherzustellen.
F: Wie hoch ist das Packgewicht der GPS-Keramikantenne GL1575S18T2?
A: Die Größe von 100 Produkten in einer Schachtel beträgt 12 * 20 * 10 cm und das Gewicht beträgt etwa 1,1 kg. Die Größe von 1500 Produkten in einer Schachtel beträgt 39 x 62 x 20 cm und das Gewicht beträgt ca. 16,4 kg.
