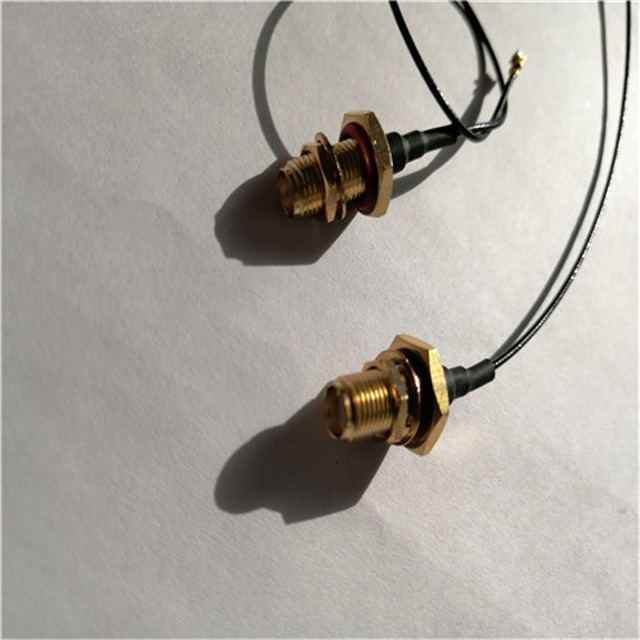

Koaxialkabel sind seit Jahrzehnten ein wesentlicher Bestandteil in der Elektrotechnik und Telekommunikation. Ihre einzigartige Struktur und ihre Fähigkeiten haben sie in verschiedenen Anwendungen unverzichtbar gemacht, die eine zuverlässige und effiziente Übertragung hochfrequenter elektrischer Signale erfordern. Dieser Artikel befasst sich mit den Feinheiten von Koaxialkabeln und untersucht deren Aufbau, Funktionalität und die unzähligen Einsatzmöglichkeiten in der modernen Technologie. Durch das Verständnis der Anwendungen und Vorteile von Koaxialkabeln können Fachleute und Enthusiasten gleichermaßen ihre Bedeutung im historischen und zeitgenössischen Kontext erkennen.
Einer der Schlüsselaspekte von Koaxialkabeln ist ihre Fähigkeit, elektromagnetische Störungen zu minimieren und die Signalintegrität in verschiedenen Umgebungen sicherzustellen. Diese Eigenschaft ist besonders wichtig bei Anwendungen wie Breitband-Internet-Netzwerken, Kabelfernsehen und dem Anschluss von Radiosendern an Antennen. Für diejenigen, die sich für die Komponenten dieser Systeme interessieren, ist das Verständnis von Koaxialkabeln unerlässlich.
Das Herzstück eines Koaxialkabels ist ein einfaches, aber effektives Design. Es besteht aus einem Innenleiter, der von einer konzentrischen leitenden Abschirmung umgeben ist, wobei die beiden durch ein dielektrisches Isoliermaterial getrennt sind. Durch diese Konfiguration kann das Kabel hochfrequente elektrische Signale mit minimalen Verlusten übertragen, da das elektromagnetische Feld zwischen dem Innenleiter und der Außenabschirmung begrenzt ist. Der Außenmantel bzw. Mantel bietet zusätzlichen Schutz vor Umwelteinflüssen.
Der Innenleiter besteht typischerweise aus massivem oder verseiltem Kupfer, abhängig von der erforderlichen Flexibilität und Leitfähigkeit. Massive Kupferleiter bieten einen geringeren Widerstand und sind ideal für stationäre Installationen, während Kupferlitzen eine größere Flexibilität für Anwendungen bieten, bei denen das Kabel gebogen werden muss, ohne die Leistung zu beeinträchtigen. In einigen Fällen wird verkupferter Stahl verwendet, um die Festigkeit von Stahl mit der Leitfähigkeit von Kupfer zu kombinieren, insbesondere bei Hochfrequenzanwendungen, bei denen der Skin-Effekt von Bedeutung ist.
Das dielektrische Material zwischen Innenleiter und Außenschirm spielt eine entscheidende Rolle für die Leistung des Kabels. Materialien wie Vollpolyethylen (PE), Schaumpolyethylen oder Polytetrafluorethylen (PTFE) werden aufgrund ihrer günstigen elektrischen Eigenschaften und geringen Verluste häufig verwendet. Die Wahl des Dielektrikums beeinflusst den Wellenwiderstand, die Signaldämpfung und den Gesamtwirkungsgrad des Kabels. Für Hochleistungsanwendungen werden Schaumdielektrika bevorzugt, da sie mehr Luft in die Isolierung einbringen, wodurch die effektive Dielektrizitätskonstante verringert und der Signalverlust minimiert wird.
Die äußere Abschirmung besteht typischerweise aus geflochtenem Kupfer, Aluminiumfolie oder einer Kombination aus beidem. Diese Abschirmung dient dazu, elektromagnetische Störungen (EMI) von externen Quellen zu verhindern und das elektromagnetische Feld innerhalb des Kabels einzudämmen. Kabel können über einfache, doppelte oder sogar vierfache Abschirmschichten verfügen, um ihre EMI-Beständigkeit zu erhöhen. Die Qualität und Konstruktion der Abschirmung sind bei Anwendungen von entscheidender Bedeutung, bei denen die Signalintegrität von entscheidender Bedeutung ist, beispielsweise bei Rundfunk- und Präzisionsmessgeräten.
Der Außenmantel schützt das Kabel vor physischer Beschädigung, dem Eindringen von Feuchtigkeit, ultravioletter Strahlung und chemischer Einwirkung. Üblicherweise werden Materialien wie Polyvinylchlorid (PVC), Polyethylen oder thermoplastischer Gummi verwendet. Die Auswahl hängt von den Umgebungsbedingungen ab, denen das Kabel ausgesetzt sein wird. Beispielsweise benötigen Kabel, die für den Außenbereich bestimmt sind, Ummantelungen, die UV-Licht und extremen Temperaturen standhalten.
Koaxialkabel basieren auf den Prinzipien der Eingrenzung elektromagnetischer Felder und der Übertragungsleitungstheorie. Das koaxiale Design sorgt dafür, dass die elektromagnetischen Felder auf das dielektrische Medium zwischen den Leitern beschränkt bleiben, wodurch Strahlungsverluste und die Anfälligkeit für externe Störungen reduziert werden.
Die koaxiale Struktur erzeugt einen Selbstabschirmungseffekt, bei dem die magnetischen und elektrischen Felder im Kabelquerschnitt enthalten sind. Dies wird dadurch erreicht, dass die Ströme auf dem Innenleiter und der Abschirmung gleich groß sind, aber in entgegengesetzte Richtungen fließen, was zur Aufhebung externer Felder führt. Diese Eigenschaft ist bei Anwendungen von entscheidender Bedeutung, bei denen Signalintegrität und minimale Interferenzen erforderlich sind.
Der Wellenwiderstand eines Koaxialkabels wird durch die Abmessungen der Leiter und die Dielektrizitätskonstante des Isoliermaterials bestimmt. Es ist ein wichtiger Parameter, der Signalreflexionen und Übertragungseffizienz beeinflusst. Die standardmäßigen charakteristischen Impedanzen für Koaxialkabel betragen 50 Ω und 75 Ω und werden auf der Grundlage des optimalen Gleichgewichts zwischen Belastbarkeit und Signalverlust für bestimmte Anwendungen ausgewählt.
Signaldämpfung in Koaxialkabeln entsteht durch Widerstandsverluste in den Leitern und dielektrische Verluste im Isoliermaterial. Diese Verluste nehmen mit der Frequenz zu, weshalb es wichtig ist, geeignete Materialien und Kabeldimensionen für Hochfrequenzanwendungen auszuwählen. Faktoren wie der Skin-Effekt, bei dem Wechselstrom bei höheren Frequenzen dazu neigt, in der Nähe der Oberfläche des Leiters zu fließen, tragen ebenfalls zur Dämpfung bei.
Koaxialkabel sind aufgrund ihrer Zuverlässigkeit und Leistung in verschiedenen Branchen allgegenwärtig. Sie werden in Szenarien eingesetzt, die von der Unterhaltungselektronik bis hin zu komplexen Industriesystemen reichen. Nachfolgend sind einige der Hauptanwendungen aufgeführt:
In der Telekommunikation werden Koaxialkabel zur Übertragung hochfrequenter Signale für Telefonleitungen und Breitband-Internetverbindungen eingesetzt. Sie stellen die für eine schnelle Datenübertragung erforderliche Bandbreite bereit und sind im Vergleich zu ungeschirmten Twisted-Pair-Kabeln weniger störanfällig. Die Fähigkeit, große Datenmengen über beträchtliche Entfernungen zu transportieren, macht sie ideal für Backbone-Netzwerke.
Koaxialkabel sind das Standardmedium für die Verteilung von Kabelfernsehsignalen vom Diensteanbieter an die Verbraucher. Sie unterstützen ein breites Spektrum an Frequenzen und ermöglichen so mehrere Kanäle und Dienste, darunter hochauflösendes Fernsehen und Breitband-Internetzugang. Die Wirksamkeit der Abschirmung gewährleistet eine hochwertige Signalübertragung mit minimalen Störungen durch externe Quellen.
Für den Anschluss von Funksendern und -empfängern an ihre Antennen werden häufig Koaxialkabel verwendet. Sie sind sowohl im kommerziellen Rundfunk als auch in persönlichen Kommunikationssystemen wie dem Amateurfunk unverzichtbar. Koaxialkabel sorgen dafür, dass die Hochfrequenzenergie effizient und mit minimalem Verlust und minimaler Reflexion an die Antenne übertragen wird, was für die Aufrechterhaltung der Signalstärke und -klarheit von entscheidender Bedeutung ist.
In medizinischen Anwendungen werden Koaxialkabel in bildgebenden Geräten wie MRT- und Ultraschallgeräten verwendet. Aufgrund ihrer Fähigkeit, Hochfrequenzsignale ohne nennenswerte Verluste zu übertragen, eignen sie sich für die Übertragung detaillierter Bilder und Daten. In industriellen Umgebungen werden Koaxialkabel in Instrumentierungs- und Steuerungssystemen eingesetzt, bei denen die Signalintegrität von größter Bedeutung ist.
Der fortgesetzte Einsatz von Koaxialkabeln in der modernen Technologie ist ein Beweis für ihre zahlreichen Vorteile. Zu diesen Vorteilen gehören:
Koaxialkabel können ein breites Spektrum an Frequenzen unterstützen und eignen sich daher für Anwendungen, die die Übertragung großer Datenmengen erfordern. Diese Kapazität ist für Dienste wie Breitband-Internet und hochauflösendes Video-Streaming unerlässlich, bei denen der Datendurchsatz ein entscheidender Faktor ist.
Die Abschirmung von Koaxialkabeln schützt das übertragene Signal effektiv vor äußeren elektromagnetischen Störungen. Diese Immunität gewährleistet die Signalintegrität in Umgebungen mit hohem elektrischen Rauschen, wie z. B. Industrieanlagen oder dicht besiedelten Stadtgebieten.
Koaxialkabel sind robust und halten physikalischen Belastungen, Umwelteinflüssen und elektrischen Störungen stand. Ihre Baumaterialien und ihr Design tragen zu einer langen Lebensdauer bei und reduzieren Wartungskosten und Ausfallzeiten bei kritischen Anwendungen.
Da eine Vielzahl an Steckverbindern und Zubehör erhältlich ist, lassen sich Koaxialkabel relativ einfach installieren und in bestehende Systeme integrieren. Dieser Komfort ist besonders bei Verbraucheranwendungen und in Situationen von Vorteil, in denen eine schnelle Bereitstellung erforderlich ist.
Trotz ihrer Vorteile stellen Koaxialkabel auch bestimmte Herausforderungen dar, die bewältigt werden müssen, um eine optimale Leistung sicherzustellen.
Mit zunehmender Signalfrequenz nimmt die Dämpfung zu, wodurch die effektive Übertragungsentfernung begrenzt wird. Um dies zu mildern, werden bei Anwendungen über große Entfernungen häufig Verstärker oder Repeater eingesetzt, um die Signalstärke zu erhöhen und die Qualität aufrechtzuerhalten.
Koaxialkabel können im Vergleich zu anderen Kabeltypen, wie zum Beispiel Twisted-Pair-Kabeln, weniger flexibel sein. Diese Steifigkeit kann bei der Installation in schwierigen oder beengten Räumen zu Herausforderungen führen. Darüber hinaus können die Größe und das Gewicht des Kabels bei groß angelegten Einsätzen eine Rolle spielen.
Während Koaxialkabel im Allgemeinen kostengünstig sind, können die mit hochwertigeren Materialien und komplexen Abschirmungskonstruktionen verbundenen Kosten steigen. Bei der Auswahl des geeigneten Kabeltyps für eine bestimmte Anwendung ist es wichtig, Leistungsanforderungen und Budgetbeschränkungen in Einklang zu bringen.
Die ständige Weiterentwicklung der Technologie prägt weiterhin die Rolle von Koaxialkabeln in modernen Systemen. Fortschritte in der Materialwissenschaft und den Herstellungstechniken versprechen eine Verbesserung der Kabelleistung, einschließlich einer geringeren Dämpfung und einer verbesserten Flexibilität.
Während Glasfaserkabel eine höhere Bandbreite und geringere Signalverluste über große Entfernungen bieten, bleiben Koaxialkabel aufgrund ihrer Kompatibilität mit bestehender Infrastruktur und Ausrüstung relevant. Hybridsysteme, die sowohl Koaxial- als auch Glasfasertechnologien integrieren, können die Stärken jedes Mediums nutzen und kostengünstige Lösungen für Hochleistungsnetzwerke bieten.
Die Erforschung neuer dielektrischer Materialien und Abschirmtechniken zielt darauf ab, Signalverluste zu reduzieren und die Widerstandsfähigkeit gegen elektromagnetische Störungen zu verbessern. Innovationen wie supraleitende Materialien und auf Nanotechnologie basierende Komponenten könnten zu erheblichen Fortschritten bei den Fähigkeiten von Koaxialkabeln führen.
Koaxialkabel haben eine entscheidende Rolle bei der Weiterentwicklung der Elektro- und Telekommunikationstechnik gespielt. Ihre einzigartige Fähigkeit, Hochfrequenzsignale mit minimalen Verlusten und Störungen zu übertragen, hat sie zu einem Eckpfeiler zahlreicher Anwendungen gemacht. Von der Telekommunikation über den Rundfunk bis hin zu medizinischen Instrumenten ist die Vielseitigkeit und Zuverlässigkeit von Koaxialkabeln offensichtlich. Mit fortschreitender Technologie werden sich Koaxialkabel weiterhin anpassen und in neue Systeme integrieren und so ihre Relevanz in einer sich ständig weiterentwickelnden Technologielandschaft behalten. Das Verständnis der Prinzipien, Anwendungen und möglichen Entwicklungen von Koaxialkabeln ist für Fachleute, die in Bereichen arbeiten, die auf eine effiziente und zuverlässige Signalübertragung angewiesen sind, von entscheidender Bedeutung.
Für ein tieferes Verständnis der an diesen Systemen beteiligten Komponenten bietet die Untersuchung von Koaxialkabeln wertvolle Einblicke in deren Aufbau und Anwendungen.
Ein Koaxialkabel besteht aus einem Innenleiter, einer dielektrischen Isolierschicht, einer äußeren leitenden Abschirmung und einem schützenden Außenmantel. Der Innenleiter leitet das Signal, das Dielektrikum isoliert es vom Außenschirm, wodurch elektromagnetische Störungen verhindert werden, und der Außenmantel schützt das Kabel vor Umwelteinflüssen.
Die charakteristische Impedanz ist von entscheidender Bedeutung, da sie die Übertragung von Signalen entlang des Kabels beeinflusst. Durch die Anpassung der Impedanz des Kabels an die angeschlossenen Geräte werden Signalreflexionen und -verluste minimiert und eine effiziente und zuverlässige Kommunikation gewährleistet. Übliche charakteristische Impedanzen sind 50 Ω und 75 Ω.
Das dielektrische Material beeinflusst die Kapazität, den Wellenwiderstand und die Signaldämpfung des Kabels. Materialien mit niedrigeren Dielektrizitätskonstanten, wie z. B. Schaumpolyethylen, reduzieren Signalverluste und ermöglichen eine höhere Frequenzübertragung. Das Dielektrikum bestimmt auch den Geschwindigkeitsfaktor und beeinflusst damit die Geschwindigkeit, mit der sich Signale durch das Kabel ausbreiten.
Koaxialkabel werden in Anwendungen bevorzugt, die eine Hochfrequenzsignalübertragung mit minimalen Störungen und Verlusten erfordern. Dazu gehören Telekommunikation, Kabelfernsehen, Hochfrequenzverbindungen sowie bestimmte medizinische und industrielle Geräte. Aufgrund ihrer Abschirmwirkung und Bandbreitenfähigkeit sind sie für diese anspruchsvollen Anwendungen geeignet.
Zu den Einschränkungen von Koaxialkabeln gehören die Signaldämpfung über große Entfernungen, eine geringere Flexibilität im Vergleich zu anderen Kabeltypen und möglicherweise höhere Kosten für Kabel mit fortschrittlichen Materialien oder komplexer Abschirmung. Darüber hinaus kann die Installation in engen Räumen aufgrund der Steifigkeit und Größe des Kabels schwieriger sein.
Technologische Fortschritte führen zu verbesserten Materialien und Designs, die die Leistung von Koaxialkabeln verbessern. Entwicklungen bei dielektrischen Materialien, Abschirmtechniken und der Integration mit Glasfasern erweitern ihre Möglichkeiten. Solche Innovationen können zu Koaxialkabeln führen, die höhere Frequenzen unterstützen, eine größere Flexibilität bieten und einen geringeren Signalverlust aufweisen.
Ja, Koaxialkabel können in Glasfasersysteme integriert werden, um Hybridnetzwerke zu schaffen. Diese Integration ermöglicht die Nutzung der vorhandenen Koaxial-Infrastruktur und profitiert gleichzeitig von der hohen Bandbreite und den geringen Verlusteigenschaften von Glasfasern. Hybridsysteme können kostengünstige Lösungen bieten, die die Stärken beider Übertragungsmedien nutzen.
