Wie sieht das Innere einer Gummiantenne aus?

Enthüllen Sie die innere Struktur der Gummihülsenantenne !

Was ist die häufigste Antenne im Leben? Das ist die Gummiantenne. Es wird gesagt, dass dieser Antennentyp auch als die bequemste und nutzloseste Antenne der Welt gilt. Aber ehrlich gesagt müssen alle Antennen in einigen Punkten Kompromisse eingehen. Schließlich müssen Antennen in unterschiedlichen Umgebungen und Situationen unterschiedliche Rollen spielen, und es wird definitiv Vor- und Nachteile geben ... Die Gummiantenne verkürzt zumindest die physische Größe der Antenne und erleichtert den tragbaren Einsatz.

Die Definition dieser Antenne in der Enzyklopädie lautet wie folgt: Dies ist eine verkürzte Monopolantenne, die eine spiralförmig gewickelte Spule zur Induktivität verwendet und mit einer Schicht aus Gummi oder Kunststoff umwickelt ist.

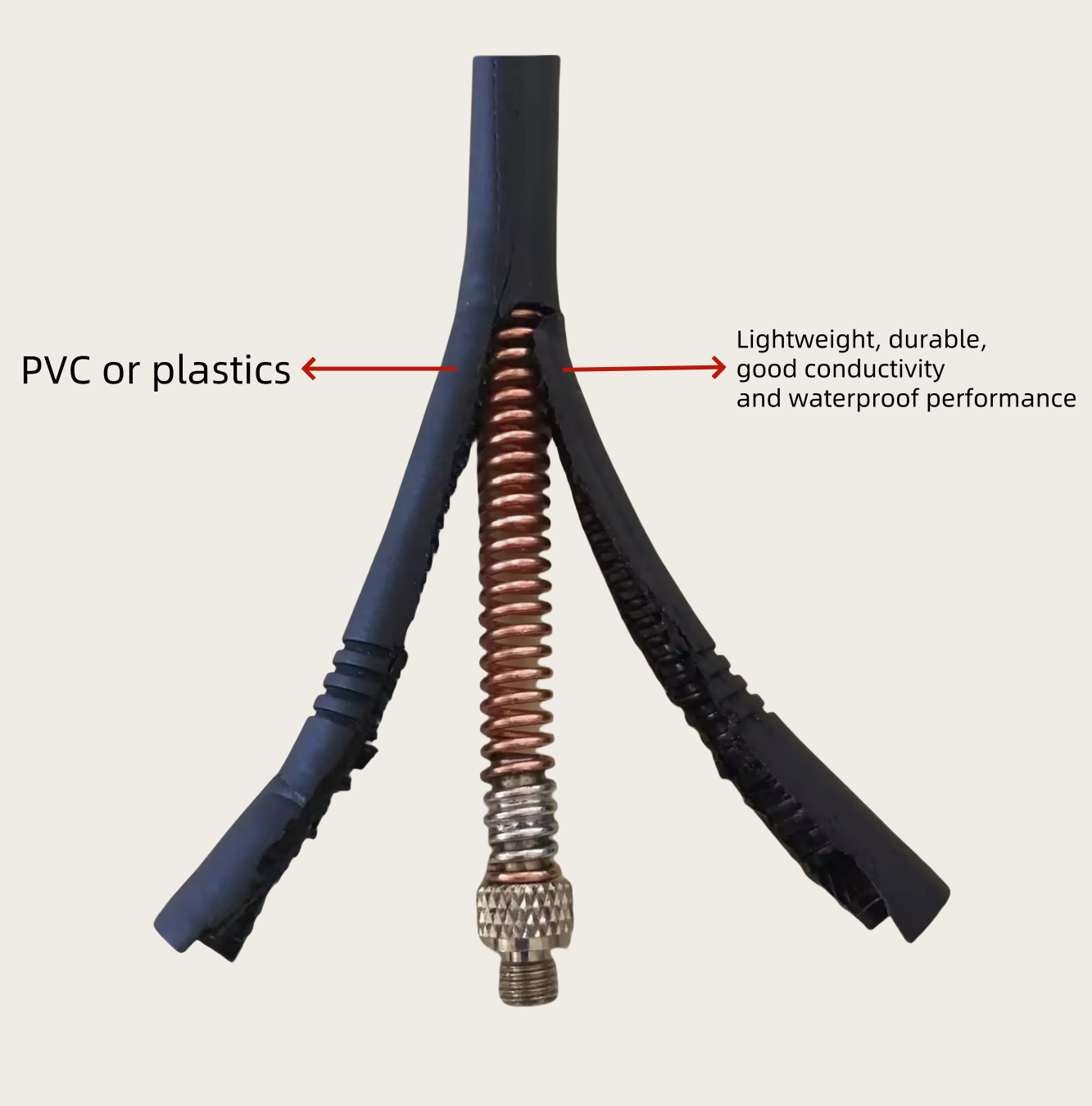

Lassen Sie uns über den inneren Aufbau dieser Gummiantenne sprechen: Der Metalldraht wird in bestimmten Abständen spiralförmig gebogen, und die Spule wird entlang der axialen Richtung der Spirale mit einem Stützstab aus Isoliermaterial gestützt. Ein Ende der Spirale ist mit dem Ausgangsende des Senders verbunden und das andere Ende ist offen, wodurch eine Spiralantenne entsteht. Das Produkt besteht aus Kohlenstoffstahldraht mit einem Durchmesser von 1,2 mm, der auf einer gewöhnlichen Drehmaschine zu mehreren Spiralwindungen mit einem durchschnittlichen Durchmesser von 1 cm gewickelt und von einem thermogeformten Kernstab aus Polypropylen mit pflaumenblütenförmigem Querschnitt getragen wird. Die Außenseite der Spirale ist mit einem Gummischlauch abgedichtet, um Regenerosion zu verhindern.
