Eine Yagi-Antenne ist nach wie vor eine der effizientesten und am weitesten verbreiteten Richtantennen in der modernen drahtlosen Kommunikation. Sein einfacher mechanischer Aufbau, kombiniert mit hoher Vorwärtsverstärkung und ausgezeichneter Rauschunterdrückung, machen ihn zur bevorzugten Wahl für anspruchsvolle Fernverbindungen. Ganz gleich, ob Sie eine Outdoor-WLAN-Antennenbrücke über Gebäude hinweg bereitstellen, die Konnektivität im ländlichen Raum verbessern, die UHF/VHF-Leistung steigern oder die IoT-Datenübertragung optimieren möchten, das Yagi-Design bietet eine zuverlässige und wissenschaftlich erprobte Lösung.
Da drahtlose Netzwerke zunehmend eine stabile, zielgerichtete und störungsresistente Abdeckung erfordern, ist es wichtiger denn je, zu verstehen, wie eine Yagi-Antenne funktioniert – und warum sich Ingenieure darauf verlassen. Der folgende Leitfaden schlüsselt die Grundprinzipien, Vorteile, die interne Struktur, reale Anwendungen und bewährte Installationsmethoden auf, um Ihnen dabei zu helfen, die Leistung in jeder Außenumgebung zu maximieren.

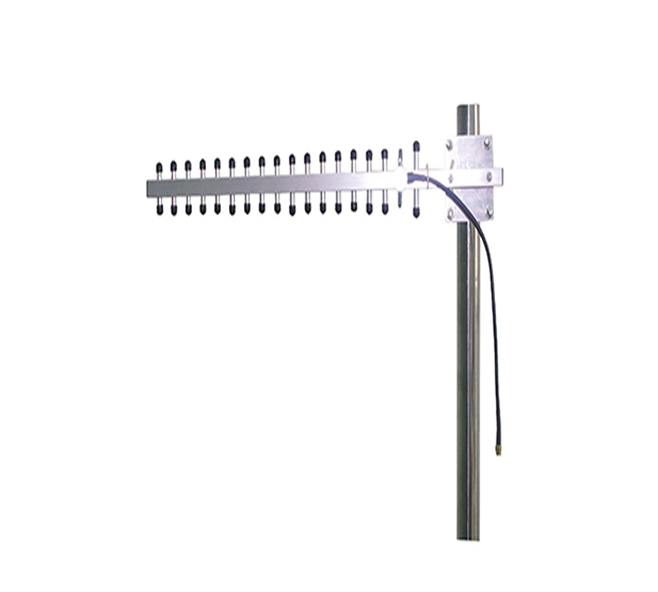

Eine Yagi-Antenne – auch Yagi-Uda-Antenne genannt – ist eine Richtantenne, die mehrere in einer geraden Linie angeordnete Metallstäbe verwendet. Diese Stäbe interagieren, um Radiowellen in einen starken Strahl zu bündeln. Aus diesem Grund kann eine Yagi eine größere Reichweite haben als Dipol- oder Rundstrahlantennen gleicher Größe.
Ingenieure wählen Yagi-Antennen häufig aus folgenden Gründen:
Weitreichende Outdoor-WLAN-Antennenverbindungen
VHF- und UHF-Systeme
UKW-Radio
Notfallkommunikation
IoT und Telemetrie
Ländliche Internet-Setups
Eine Yagi-Antenne bietet überraschend viel Leistung in einer einfachen Struktur. Nachfolgend finden Sie eine Übersicht darüber, warum sich Menschen in der HF-Technik so oft darauf verlassen.
| Feature | Warum es wichtig ist |
|---|---|
| Hoher Gewinn | Starkes, konzentriertes Signal für Fernverbindungen |
| Richtstrahl | Reduziert Störungen und erhöht die Reichweite |
| Leicht + kompakt | Einfache Mastmontage im Freien |
| Niedrige Kosten | Günstiger als Parabolantennen oder Panelantennen |
| Große Bandbreite (gefaltete Dipolmodelle) | Nützlich für VHF/UHF- und WLAN-Anwendungen |
| Einfach zu bauen oder zu skalieren | Perfekt für Heimwerker- oder professionelle Luft- und Raumfahrtdesigns |
Das Richtungsverhalten einer Yagi-Antenne macht sie ideal für die Einrichtung einer WLAN-Antenne im Freien, bei der Sie eine stabile Punkt-zu-Punkt-Kommunikation über große Entfernungen benötigen.
Eine Yagi-Antenne funktioniert, weil jeder Metallstab eine bestimmte Rolle spielt.
Diese Stäbchen – „Elemente“ genannt – bestimmen, wie sich Radiowellen ausbreiten und wie stark der endgültige Strahl wird.
Dies ist das einzige Element, das mit der Zuleitung verbunden ist.
Normalerweise ein Halbwellendipol
Kann für eine größere Bandbreite ein gefalteter Dipol sein
Wandelt elektrische Energie in elektromagnetische Wellen um
Empfängt auch Signale, die aus der Luft zurückkommen
Wenn von der „Speisung einer Yagi-Antenne“ die Rede ist, geht es in Wirklichkeit um die Speisung dieses angetriebenen Elements.
Der Reflektor sitzt hinter dem angetriebenen Element.
Etwas länger als der Dipol
Schiebt Energie nach vorne
Reduziert die Rückstrahlung
Verbessert das Verhältnis von vorne nach hinten
Dieses Reflexionsverhalten ist der Grund, warum die Yagi-Antenne einen starken Vorwärtsstrahl erzeugt – perfekt für WLAN-Antennenverbindungen im Freien, die eine klare Richtung benötigen.
Die Direktoren werden vor dem angetriebenen Element platziert.
Jeder ist kürzer als der Dipol
Sie ziehen die elektromagnetische Energie nach vorne
Fügen Sie mehr Gewinn hinzu, wenn Sie die Anzahl der Direktoren erhöhen
Mehr Direktoren = schmalere Strahlbreite + höherer Gewinn.
Deshalb sehen lange Yagi-Antennen aus wie Speere mit vielen kurzen Stäben, die in eine Richtung zeigen.
Eine Yagi-Antenne mag von außen einfach aussehen – nur eine Reihe von Metallstäben –, aber im Inneren passiert eine Menge intelligenter Physik.
Seine Leistung beruht auf der gegenseitigen Kopplung , einem Phänomen, bei dem jedes Element das andere durch elektromagnetische Wechselwirkung beeinflusst. Diese Wechselwirkung formt das Signal so, dass die Antenne Energie in eine starke Richtung sendet oder empfängt. Aus diesem Grund entscheiden sich Ingenieure häufig für ein Yagi für Outdoor-WLAN-Antennensysteme über große Entfernungen, bei denen stabile, fokussierte Verbindungen erforderlich sind.
Wenn Funkwellen das angetriebene Element erreichen, beginnt das Element, basierend auf der vom Sender kommenden Frequenz Energie auszustrahlen. Aber was eine Yagi einzigartig macht, ist die Art und Weise, wie der Reflektor und die Direktoren auf diese Energie reagieren. Diese umgebenden Elemente sind nicht mit der Zuleitung verbunden; Stattdessen nehmen sie induzierte Ströme vom angetriebenen Element auf. Da jeder Stab eine etwas andere Länge hat, schwingt er unterschiedlich mit. Diese kleinen Unterschiede führen dazu, dass die Wellen ihre Phase verschieben – sie bleiben entweder zurück oder bewegen sich leicht nach vorne.
Hier ist die erweiterte Kettenreaktion, die erklärt, wie die Yagi-Antenne ihren starken Strahl erzeugt:
Der Sender speist HF-Energie in das angetriebene Element ein, das wie ein typischer Dipol in alle Richtungen zu strahlen beginnt.
Der hinter dem angetriebenen Element platzierte Reflektor nimmt einen Teil dieser Energie auf, verzögert sie leicht und strahlt sie wieder nach vorne ab. Dies führt zu konstruktiver Interferenz in Vorwärtsrichtung und unterdrückt das Signal hinter der Antenne.
Die vorne sitzenden Direktoren schwingen mit einer etwas höheren Frequenz und ziehen die Energie nach vorne, indem sie Ströme erzeugen, die etwas früher abstrahlen als das angetriebene Element.
Wenn das Signal mit mehreren Direktoren interagiert, wird die Vorwärtskeule schmaler, fokussierter und stärker.
Das Endergebnis ist ein sauberer Strahl mit hoher Verstärkung, der sich viel weiter ausbreitet als die Energie eines einfachen Dipols.
Dieser gesamte Prozess – das Schieben des Reflektors, das Ziehen der Direktoren und das Zuführen von Energie durch das angetriebene Element – erzeugt das klassische Richtmuster, für das eine Yagi-Antenne bekannt ist. Bei realen Installationen, insbesondere bei Outdoor-WLAN-Antennenaufbauten zwischen Gebäuden oder auf offenem Gelände, bedeutet diese Richtungsverstärkung eine bessere Stabilität, weniger Lärm und eine zuverlässigere Fernkommunikation.
| Antennentyp- | Abdeckungsgewinn | Optimale | Nutzung |
|---|---|---|---|
| Yagi-Antenne | Richtungsweisend | Hoch | Weitreichende Outdoor-WLAN-Antennenverbindungen, TV, Radio |
| Dipol | Breit | Medium | Indoor-WLAN, grundlegende Kommunikation |
| Omni | 360° | Niedrig | Hotspots, Router |
| Parabolische Schüssel | Sehr schmal | Sehr hoch | Satellit, professioneller Punkt-zu-Punkt |
| Panel-Antenne | Halbdirektional | Mittelhoch | Urbane WLAN-Brücken |
Eine Yagi-Antenne bietet den optimalen Kompromiss zwischen Kosten, Leistung und einfacher Installation.
Viele große Grundstücke – Bauernhöfe, Industrieparks, Werkstätten und abgelegene Gebäude – haben mit schwachem WLAN zu kämpfen, weil die Zugangspunkte weit voneinander entfernt liegen. Eine Yagi-Antenne löst dieses Problem, indem sie einen konzentrierten Strahl zum anderen Ende der Netzwerkverbindung sendet. Da das Signal nicht wie bei einer Rundstrahlantenne streut, werden Interferenzen reduziert und die Verbindungsstabilität verbessert. Aus diesem Grund entscheiden sich Installateure oft für eine Yagi für Outdoor-WLAN-Antennenbrücken über große Entfernungen, insbesondere wenn Bäume, Mauern oder Gerätehöfe die meisten normalen WLAN-Signale blockieren.
Häuser in ländlichen oder bergigen Gebieten haben oft mit einem schwachen Fernsehempfang zu kämpfen, weil die Sendemasten kilometerweit entfernt sind. Der schmale Vorwärtsstrahl einer Yagi-Antenne wirkt wie ein Scheinwerfer und fängt schwache Signale ein, die normalerweise verblassen würden. Durch diese fokussierte Aufnahme erzielen ältere analoge Sender und moderne digitale TV-Systeme klarere Bilder und weniger Aussetzer. Selbst leichte Dachinstallationen profitieren vom Yagi-Design, da es trotz Wind- und Wetteränderungen einen starken Empfang aufrechterhält.
Amateurfunkbetreiber lieben die Kontrolle und Reichweite, die Yagi-Antennen bieten. Unabhängig davon, ob sie auf VHF, UHF oder speziellen Bändern arbeiten, können sie mit einem Yagi Signale bei gleicher Sendeleistung viel weiter übertragen. Der gerichtete Strahl reduziert Hintergrundgeräusche und hilft Bedienern, bei Wettbewerben, Notfallübungen und der DX-Kommunikation über große Entfernungen zuverlässige Kontakte herzustellen. Viele Funkamateure drehen sogar ihre Yagi-Arrays, um Signale über den Horizont hinweg zu verfolgen.
Wenn die Kommunikation einfach nicht fehlschlagen kann, ist die zuverlässige Leistung einer Yagi-Antenne von unschätzbarem Wert. Außendienstteams nutzen sie, um bei Katastrophen Punkt-zu-Punkt-Verbindungen herzustellen, sodass Kommandoeinheiten auch dann in Verbindung bleiben können, wenn Mobilfunkmasten einstürzen. Auch Militärangehörige verlassen sich auf Yagis, weil sie Störungen durchdringen, sichere Richtungsverbindungen unterstützen und auch bei rauem Wetter oder instabilen Umgebungen eine konstante Leistung erbringen.
IoT-Geräte mit geringem Stromverbrauch müssen manchmal Daten über große Entfernungen senden, beispielsweise in Wäldern platzierte Umweltsensoren, landwirtschaftliche Überwachungsstationen oder Versorgungszähler entlang abgelegener Infrastrukturen. Ein Yagi erhöht die Reichweite dieser kleinen Sender, indem er das Signal in eine Richtung lenkt. Diese Effizienz trägt dazu bei, die Batterielebensdauer zu verlängern und sorgt für eine zuverlässige Datenübertragung, wo Rundstrahlantennen Probleme bereiten würden.
Ein Yagi errät nicht, wo sich Ihre Signalquelle befindet – er erwartet, dass Sie darauf zeigen. Installateure benötigen normalerweise Zeit, um die Direktoren auf den Zielort auszurichten, sei es ein WLAN-Zugangspunkt, eine Mobilfunkbasisstation oder ein entfernter Sendemast. Kleine Anpassungen können große Unterschiede im Gewinn bewirken, insbesondere bei Outdoor-WLAN-Antennenverbindungen, die sich über mehrere hundert Meter oder mehr erstrecken.
Durch die Höhe werden Hindernisse wie Gebäude, Feldfrüchte, Bäume und sogar geparkte Fahrzeuge reduziert. Je klarer der Weg, desto stärker die Verbindung. Durch die Montage einer Yagi-Antenne auf einem hohen Mast oder Dach kann der Strahl eine größere Reichweite erreichen, ohne vom Boden oder nahegelegenen Strukturen abzuprallen.
Signale werden auf dem Weg durch das Kabel schwächer. Verlustarmes Koaxialkabel bewahrt den hohen Verstärkungsvorteil der Antenne und hält Ihr Outdoor-WLAN-Antennensystem stabil. Installateure entscheiden sich oft für dickere Koaxialkabel oder kürzere Kabellängen, damit die Leistung des Yagi nicht verloren geht, bevor das Signal das Gerät überhaupt erreicht.
Metallschuppen, Zäune, Klimaanlagen oder Stahlträger können das Strahlungsmuster der Antenne verzerren. Wenn eine Yagi-Antenne zu nahe an leitenden Oberflächen angebracht wird, breitet sich der Strahl unvorhersehbar aus oder verliert an Stärke. Wenn Sie einen Abstand von mehreren Fuß einhalten, können Sie den vorgesehenen Vorwärtsgewinn beibehalten.
Regen und Feuchtigkeit scheinen nicht schädlich zu sein, können aber nach und nach zu einer Verstimmung der Anschlüsse führen und die Impedanz bei hohen Frequenzen beeinträchtigen. Das Umwickeln freiliegender Verbindungen, das Abdichten von Koaxialverbindungen und die Verwendung korrosionsbeständiger Hardware verlängern die Lebensdauer sowohl des Yagi als auch Ihrer Outdoor-WLAN-Antenneninstallation. Eine gute Wetterfestigkeit verhindert auch zeitweise Stürze, die Benutzer oft verwirren.
A: Eine Yagi-Antenne wird hauptsächlich für die gerichtete Fernkommunikation verwendet, einschließlich WLAN-Antennenverbindungen im Freien, TV-Empfang, Amateurfunk, Telemetrie und Fernüberwachung.
A: Ja, eine Yagi bietet einen höheren Gewinn und einen fokussierten Strahl, wodurch sie für die Punkt-zu-Punkt-Kommunikation über große Entfernungen weitaus effektiver ist als eine omnidirektionale Antenne.
A: Die Reichweite hängt von der Stromversorgung, Ausrichtung und Umgebung ab, aber viele ordnungsgemäß installierte Yagi-Antennen können mehrere Kilometer erreichen, insbesondere bei WLAN-Antennenkonfigurationen im Freien mit klarer Sichtlinie.
A: Ja, der Großteil des Signals wird in einer starken Vorwärtsrichtung konzentriert, was Störungen reduziert und die Verbindungsqualität verbessert.
A: Richten Sie die Direktoren – die kürzeren Elemente – auf die Signalquelle, z. B. einen WLAN-Zugangspunkt, einen Mobilfunkmast, einen Fernsehturm oder ein anderes Gebäude in einer WLAN-Brücke.
Eine Yagi-Antenne mag mechanisch einfach erscheinen, ihre Leistung basiert jedoch auf einem präzisen elektromagnetischen Verhalten und einer intelligenten Energierichtungssteuerung. Von Outdoor-WLAN-Antennenprojekten bis hin zu Notfallkommunikation, Fernsensornetzwerken und TV-Empfang in anspruchsvollen Umgebungen – ihre Fähigkeit, stabile, weitreichende Konnektivität mit hoher Verstärkung zu liefern, macht sie weiterhin zu einem der vertrauenswürdigsten Antennentypen weltweit. Bei richtiger Installation, Ausrichtung und Wetterfestigkeit kann ein Yagi die Verbindungsqualität erheblich verbessern und gleichzeitig die Kosten unter Kontrolle halten.
Wenn Sie nach professionell entwickelten Yagi-Antennen, Outdoor-WLAN-Antennenlösungen oder kundenspezifischer HF-Kommunikationshardware suchen, bietet Zhengzhou LEHENG Electronic Technology Co., Ltd. leistungsstarke Produkte, die auf Zuverlässigkeit und Haltbarkeit in der Praxis ausgelegt sind. Mit starken Forschungs- und Entwicklungskapazitäten und fortschrittlicher Fertigung bietet LEHENG Antennensysteme, die bei industriellen, kommerziellen und Outdoor-Netzwerkprojekten außergewöhnliche Verstärkung, Stabilität und Leistung über große Entfernungen bieten.
